12mm 3200mm hydraulinen giljotiinileikkauskone CNC teräslevyn leikkauskone

Ominaisuudet:

1. Etusyöttötaso on varustettu viivoittimella lautasen syöttöä varten ja myös tasaisella pinnalla suojaamaan lautasta kaikilta ruokinnan aikana vahingoittuvilta pinnoilta. Viivain voi olla tarkkuus MM tai enemmän yksikköä tarkkuuden valvontaa ja tarkistamista varten.

2. Työpöytä on varustettu kuula- tai pyöreällä tankoteräksellä, joka tukee levyä syöttöön ja myös suojaa mahdolliselta pinnan repeytykseltä.

3. Elektroniikkalaatikko on varustettu hyvillä sertifioiduilla komponenteilla. Käytämme enimmäkseen CE-sertifioituja SIEMENS- tai Schneider-komponentteja vientikoneisiin ja myös joitain korkealaatuisia CCC-sertifioituja komponentteja eri vakiotarpeisiin asiakkaille.

4. Koneen rungon teräs, valitsemme enimmäkseen Kiinan huippumerkin teräslevytoimittajan Shanghai BAOSTEELin, joka on hyvälaatuinen ja käsitelty korroosionestomaalilla ennen viimeistä maalia. Joten koneella on ensinnäkin hyvä kestävä käyttö ja myös täydellinen ulkonäkö.

5. Terä: Terän materiaali on 9CrSi tai 6CrW2Si, materiaali on korkeasti testattua materiaalia, jolla on tuhat kertaa korkea jäykkyys ja leikkaustulos. Yläterä on suorakaiteen muotoinen terä, jossa on neljä terän reunaa, ja se eroaa QC12Y Swing Beam -leikkauskoneesta (tarkista SIECC/SIECCTECH-terä, joka selittää kuvan ja ohjeet). Terän välystä voidaan säätää manuaalisesti tai moottorilla. Molemmissa on valitsin etäisyyden näyttämiseksi, joten ohjaus ja näyttö ovat helposti käytettävissä. Ja ylös terän akseli käyttää kallistusrakennetta leikkaustarkkuuden edistämiseksi.

6. Kone varusti puristinjalan painamaan levyä vakaasti leikkaamisen aikana, jalka on varustettu muovipinnalla, jolla on suuri fraktio ilman levyn pintavaurioita. Reikälevyä varten varustamme neliöjalan vakaaseen neliöpuristimeen.

7. Hammaspyöräpumppu: Käytämme hyvän merkin "suoraa konjugoitua sisäistä hammaspyöräpumppua" sekä kiinalaisen tuotemerkin Shanghai chengjiessä että Saksan Eckerlerissä. Sisäistä hammaspyöräpumppua käsitellään teollisuudessa kulumattomana pumppuna, ja sitä on käytetty laajalti erittäin tarkkuushydraulisissa koneissa, jotka ovat luonteeltaan hiljaisia, pulssittomia ja pitkäikäisiä. Shanghai Chengjie -vaihdepumppua käytetään myös Kiinan lentokoneteollisuudessa, joten se on luotettava ja luotettava. Nopeaa työskentelyä käytettäessä ääni on tasaista ja tasaista, vaikka se ei jää kiinni. Pitkä käyttöikä riippuu hänen hankaussuorituskyvystään, koneen sisäosissa on öljykalvosuojakerros, joten käytä jopa normaalia hydrauliöljyä, jopa ei hankausta.

8. Hydraulijärjestelmä voi käyttää Saksan Rexrothin tai USA:n OMG-järjestelmää. Paluuta ohjaa typen palautussylinteri, jonka työprosessi on vakaa ja helppokäyttöinen. Hydraulisella puristimella tehostettu ylävoimansiirto ja typpi saavat aikaan työntötyön hyvällä yhteistyöllä. (Toimintaperiaate voi palata QC11Y:n ja QC12Y:n SIECC-tekniikkapiirustukseen)

9. Taustamitta lasketaan laskurilla ja sitä voidaan säätää mikrosäädettäväksi ja se on moottorikäyttöinen.

10. Kone varustetaan aidan suojaluukulla ennen leikkuuterää ja puristusjalkaa. Aita voidaan avata tarvittaessa. Kurkun lähelle varustamme avautuvalla ovella henkilöturvallisuutta varten, mutta voidaan avata, kun tarvitaan sisätarkastusta.

11. Kolmen laakerin vierintäradan käyttäminen kiskovälin poistamiseksi ja leikkauslaadun parantamiseksi. (Konepiirustus saatavilla
selittää selkeästi)

Erittely

MalliMax.paksuusSadonvoimakkuusMax. PituusKulmaX. StrokeTaajuusTehoaP*L*K(mm)Paino
QC12Y-4*25004 mm≤450kN/cm2500mm1°30'20-600mm16 kertaa/min5,5 kW3040*1610*16203800 kg
QC12Y-4*32004 mm≤450kN/cm3200mm1°30'20-600mm14 kertaa/min5,5 kW3840*1610*16205000kg
QC12Y-4*40004 mm≤450kN/cm4000mm1°30'20-600mm10 kertaa/min5,5 kW4600*1700*17006500 kg
QC12Y-4*60004 mm≤450kN/cm6000mm1°30'20-600mm8 kertaa/min7,5 kW6460*2100*320011000kg
QC12Y-6*25006 mm≤450kN/cm2500mm1°30'20-600mm14 kertaa/min7,5 kW3040*1610*16205000kg
QC12Y-6*32006 mm≤450kN/cm3200mm1°30'20-600mm12 kertaa/min7,5 kW3840*1610*16206000kg
QC12Y-6*40006 mm≤450kN/cm4000mm1°30'20-600mm8 kertaa/min7,5 kW4620*1750*17008200 kg
QC12Y-6*50006 mm≤450kN/cm5000mm1°30'20-600mm6 kertaa/min11 kW5400*1800*190010500 kg
QC12Y-6*60006 mm≤450kN/cm6000mm1°30'20-600mm5 kertaa/min11 kW6480*2100*230016500 kg
QC12Y-8*25008 mm≤450kN/cm2500mm1°30'20-600mm10 kertaa/min11 kW3040*1700*17006000kg
QC12Y-8*32008 mm≤450kN/cm3200mm1°30'20-600mm8 kertaa/min11 kW3860*1700*17007200 kg
QC12Y-8*40008 mm≤450kN/cm4000mm1°30'20-600mm8 kertaa/min11 kW4640*1700*17008800 kg
QC12Y-8*50008 mm≤450kN/cm5000mm1°30'20-600mm8 kertaa/min11 kW5400*2100*200011500 kg
QC12Y-8*60008 mm≤450kN/cm6000mm1°30'20-600mm8 kertaa/min11 kW6480*2100*235018000kg
QC12Y-10*250010 mm≤450kN/cm2500mm2°20-600mm9 kertaa/min11 kW3040*1700*17007300 kg
QC12Y-10*320010 mm≤450kN/cm3200mm2°20-600mm9 kertaa/min11 kW3860*1700*17008000kg
QC12Y-10*400010 mm≤450kN/cm4000mm2°20-600mm8 kertaa/min11 kW4650*2100*200012050 kg
QC12Y-10*600010 mm≤450kN/cm6000mm2°20-1000mm5 kertaa/min15 kW6500*2100*230024000 kg
QC12Y-12*250012 mm≤450kN/cm2500mm1°40'20-600mm9 kertaa/min18,5 kW3140*2150*20009000kg
QC12Y-12*320012 mm≤450kN/cm3200mm1°40'20-600mm9 kertaa/min18,5 kW3880*2150*200010800 kg
QC12Y-12*400012 mm≤450kN/cm4000mm1°40'20-1000mm8 kertaa/min18,5 kW4680*2150*200013000kg
QC12Y-12*500012 mm≤450kN/cm5000mm2°20-1000mm6 kertaa/min18,5 kW5900*2150*200016000kg
QC12Y-12*600012 mm≤450kN/cm6000mm2°20-1000mm5 kertaa/min18,5 kW6900*2600*270029500 kg
QC12Y-12*800012 mm≤450kN/cm8000mm2°20-1000mm5 kertaa/min18,5 kW9000*3500*350046500 kg
QC12Y-16*250016 mm≤450kN/cm2500mm2°30'20-600mm9 kertaa/min22 kW3140*2150*200011000kg
QC12Y-16*320016 mm≤450kN/cm3200mm2°30'20-600mm8 kertaa/min22 kW388
0*2150*2000		13000kg
QC12Y-16*400016 mm≤450kN/cm4000mm2°30'20-1000mm8 kertaa/min22 kW4650*2150*220016300 kg
QC12Y-16*500016 mm≤450kN/cm5000mm2°30'20-1000mm6 kertaa/min22 kW5900*2600*270020000kg
QC12Y-16*600016 mm≤450kN/cm6000mm2°30'20-1000mm5 kertaa/min22 kW6900*2700*270036000 kg
QC12Y-16*800016 mm≤450kN/cm8000mm2°30'20-1000mm5 kertaa/min22 kW9000*3500*350075000 kg
QC12Y-20*250020 mm≤450kN/cm2500mm3°20-1000mm8 kertaa/min22 kW3440*2300*250015800 kg
QC12Y-20*320020 mm≤450kN/cm3200mm3°20-1000mm8 kertaa/min22 kW4150*2350*270018500 kg
QC12Y-20*400020 mm≤450kN/cm4000mm3°20-1000mm5 kertaa/min22 kW4850*2600*270021500 kg
QC12Y-20*600020 mm≤450kN/cm6000mm3°20-1000mm4 kertaa/min30 kW6700*3000*300047000 kg
QC12Y-25*250025 mm≤450kN/cm2500mm3°20-1000mm8 kertaa/min37 kW3200*2700*290019000 kg
QC12Y-25*320025 mm≤450kN/cm3200mm3°20-1000mm5 kertaa/min37 kW4200*2700*290023000 kg
QC12Y-30*250030 mm≤450kN/cm2500mm3°20-1000mm4 kertaa/min37 kW3300*2900*300023500 kg
QC12Y-30*320030 mm≤450kN/cm3200mm3°30'20-1000mm4 kertaa/min40 kW4200*2900*320026000 kg
QC12Y-40*250040 mm≤450kN/cm2500mm4°20-1000mm3 kertaa/min55 kW3200*3300*300038000 kg
QC12Y-40*320040 mm≤450kN/cm2500mm4°1000mm3 kertaa/min55 kW4300*3300*320049000 kg

Yksityiskohdat

LEIKKAUSPROSESSI

Täydellinen muotoilu kaikilta osin; Valitsemalla uuden ja parannetun CNC-giillotiinin saamme maksimaalisen turvallisuuden, suuren tarkkuuden ja ainutlaatuisen helppokäyttöisyyden.

Teräväli, leikkauskulma ja leikkauspituus säätyvät automaattisesti materiaalin valinnan ja paksuuden mukaan.

KEC-puristinjarrujen ja leikkauskoneiden kriittiset osat valmistetaan Saksassa.

Huolella valitut komponentit tulevat pitkäaikaisilta yhteistyökumppaneilta maailmanlaajuisesti.

Luotamme laatuumme ja siksi annamme giljotiinillemme 3 vuoden takuun.

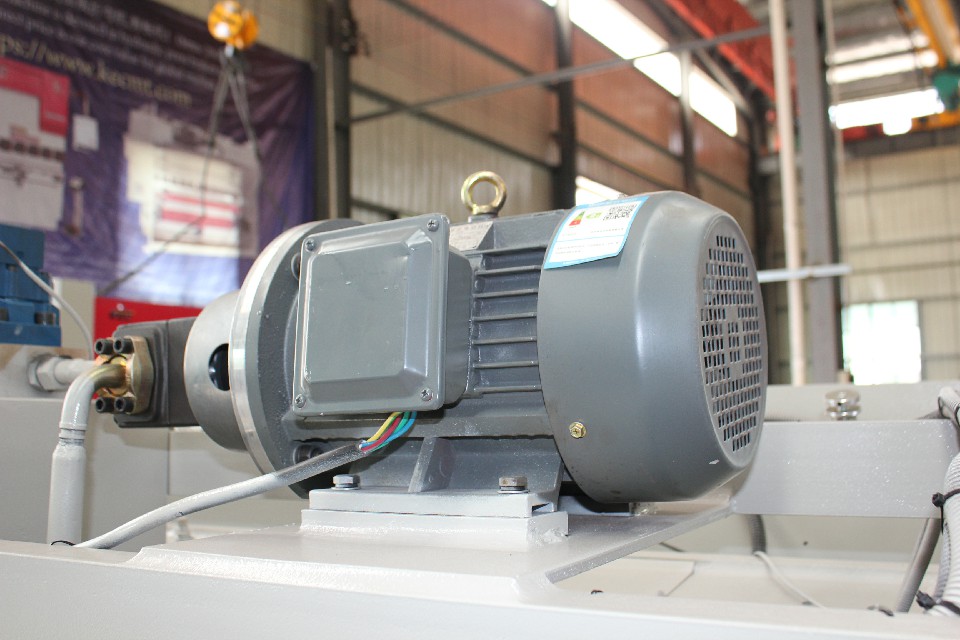

Siemensin päämoottori

Siemens Motorin käyttö takaa koneen käyttöiän ja vähentää melua työskentelyn aikana.

Terä Clourantant Nopea säätö

Nopea säätömekanismi terän välyksen uudelleenjärjestelyyn. Helppo käyttää käsin. toteuttaa portaaton terävälyksen säädön.

Eteen sijoittelun pystysuunnassa säädin

Etuasemointilaite, pystysuunnan säätö ja asemointilaite vasemmanpuoleisessa etutuessa takaavat leikkaustarkkuuden, helpon käytön, käytännöllisen ja tehokkaan.

Työpöytä vierivä teräspallo

Työpöydän teräspallo voi vähentää kitkaa ja suojata työkappaleen pintaa.

12mm 3200mm hydraulinen giljotiinileikkauskone CNC teräslevyn leikkauskone

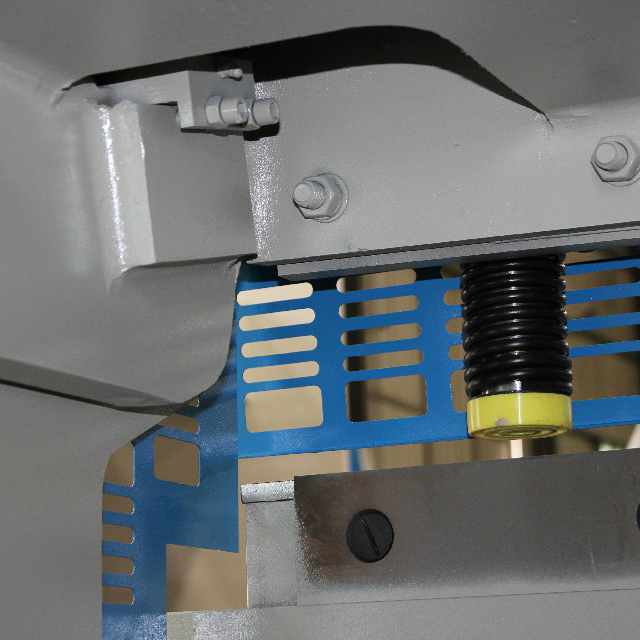

Sisäänrakennettu jousipainesylinteri

Sen alapää on varustettu erityisellä materiaalitiivisteellä, säätele painetta säästeliäästi välttäen alumiiniseosta tai muita pehmeämpiä
materiaaleja painetaan.

Korkean tarkkuuden taustamittari

Ainutlaatuinen ja uusi palloruuvi lineaarinen ohjausrakenne takamittari takaa korkean paikannustarkkuuden. Säädettävä säteen ohjaussääntö ja synkroninen lähetysrakenne, vakaa ja luotettava. Valinnainen nostomekanismirakenne työkappaleen leikkaamiseksi takarajan alueen ulkopuolelle. Ohut ja leveät metallilevyt leikattaessa voidaan valita pneumaattinen tukilaite. Lisääntynyt asemointialue tekee leikkaamisesta tehokkaampaa ja tarkempaa.

Vakaa sähkökaappi

Kestävä France Schneider -sähköjärjestelmä varmistaa koneen vakaan toiminnan. Kohtuullinen linjaliitäntä ja järjestely vähentää vikatiheyttä huomattavasti. Ja kuljettaja ja kaikki koneen osat pelasivat hyvää suojaa. Valinnainen servo ja voimansiirto parantamaan takamittarin (X)-akselin paikannustarkkuutta.

ASETUKSET

CNC-ohjausjärjestelmä: Estun E21S Control Nanjingista

Sähkökomponentit : Schneider Electrical ranskasta

Päämoottori: Siemens Saksasta Brand

Kulman mittausanturi: OPKON Türkçe Brandilta

Invertterikäyttö: Taiwan DELTA-servomoottori ja ajojärjestelmä

PLC: Schneider Electrical ranskasta

Leikkuuterät: Shark Toolings Kiinasta

Hydraulijärjestelmä: Bosch-Rexroth Saksasta

Hydraulipumppu: SUNNY USA:lta tai vastaavalta merkiltä

Letkuliitin: EMB-merkki Saksasta

Palloruuvi/vuorauksen opas: HIWIN TaiWanin alueelta

12mm 3200mm hydraulinen giljotiinileikkauskone CNC teräslevyn leikkauskone

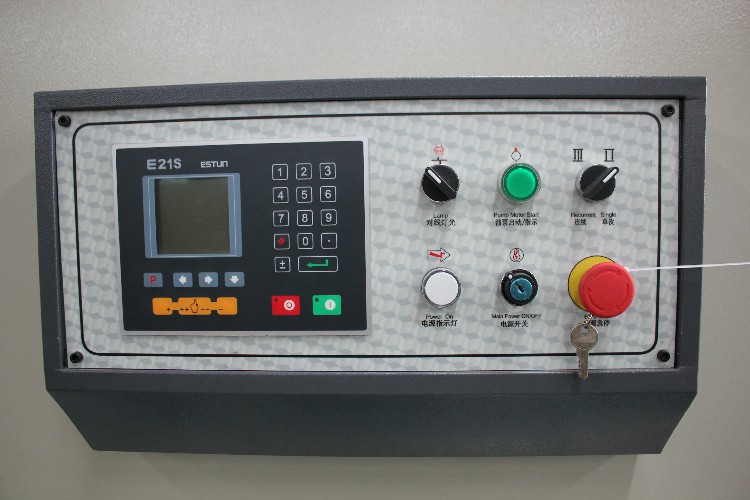

E21S ohjain

* Taustamittarin ja lohkon ohjaus
* Ohjaus yleisille AC-moottoreille, taajuusmuuttaja
* Älykäs paikannus
* Varastolaskuri
* Holding/dekompressioajan asetus
* Ohjelmamuisti jopa 40 ohjelmalle
* Jopa 25 askelta ohjelmaa kohden
* Yhden puolen sijoitus
* Peruutustoiminto
* Yksi avain varmuuskopiointi / palautus parametrit
*mm/tuumaa
* kiina / englanti

12mm 3200mm hydraulinen giljotiinileikkauskone CNC teräslevyn leikkauskone

FAQ

1. K: Näemme markkinoilla monia kiinalaisia merkkejä, ovatko ne kaikki valmistajia? Entä KEC/yaduan?

V: On totta, että kaikista noista kiinalaisista tuotemerkeistä suurin osa on kauppabrändejä.
Mutta KEC/yaduan on todellinen valmistaja, joka on valmistanut hydraulisia puristusjarruja ja leikkauskoneita vuodesta 2008 lähtien.

2. K: Kuinka saada tarkka tarjous KEC:ltä?

V: Anna meille vain tiedot materiaalista, enimmäispaksuudesta ja enimmäisleveydestä, jonka kanssa haluat työskennellä.

3. K: Voitko tehdä OEM-palvelun?

V: Toki. suunnittelusi tai muut vaatimukset hyväksytään, oma logosi voidaan tehdä koneeseen.

4. K: Mikä on toimituskulut Kiinasta maahasi?

V: Voimme lähettää koneen satamaan tai oviosoitteeseesi meritse.

Ole hyvä ja kerro meille lähin satamasi tai osoitteesi postinumeroineen.

Teemme yhteistyötä useiden luotettavien kuljetusagenttien kanssa järjestääksemme maailmanlaajuisen toimituksen monin eri tavoin.

5. K: Mikä on keskimääräinen toimitusaika?

V: Osakkeiden toimitusaika on noin 7 päivää. Massatuotannossa toimitusaika on 20-30 päivää talletusmaksun vastaanottamisen jälkeen. Toimitusajat astuvat voimaan talletuksen vastaanottamisesta. Jos toimitusaikamme eivät sovi määräaikaan, voimme järjestää erityisen kiireellisen tuotannon, jotta voimme saavuttaa määräajan. Pyrimme kaikissa tapauksissa vastaamaan tarpeisiisi. Useimmissa tapauksissa pystymme hoitamaan nopeat toimitukset.

6. K: Voitko toimittaa asiaankuuluvat lähetysasiakirjat?

V: Kyllä, voimme toimittaa useimmat asiakirjat mukaan lukien
Rahtikirja;
Analyysi-/vaatimustenmukaisuustodistukset;
CE-todistus, COC-todistus;
Vakuutus;
Alkuperämaa;
Kaupallinen lasku;
Pakkausluettelo ja muut tarvittavat vientiasiakirjat.

7. K: Hyväksytkö LC-maksun?

V: Kyllä, normaalisti maksumme on 30% 70% T / T, LC-maksu on myös hyväksyttävä

8. K: Kuinka tilattuja koneita käytetään?

V: Videot koneista ennen lähettämistä tehtaallamme lähetetään sinulle suoraan.

9. K: Entä käyttöönottopalvelu?

V: Voimme tarjota käyttöönottopalvelua, ostajalla on varaa lentolippuihin.

10. K: Mikä on tuotteen takuu?

V: Normaalisti 3 vuotta. Sitoumuksemme on olla tyytyväisiä tuotteisiimme. Takuussa tai ei, yrityksemme kulttuurina on käsitellä ja ratkaista kaikki asiakasongelmat kaikkia tyydyttävällä tavalla.

11. K: Takaatko tuotteiden turvallisen toimituksen?

V: Kyllä, käytämme aina korkealaatuisia vientipakkauksia. Käytämme myös erikoistuneita kiinteitä pakkauksia vaarallisille tavaroille ja validoituja kylmävarastointikuljettajia lämpötilaherkkiin tuotteisiin. Erikoispakkaus ja ei-standardi pakkausvaatimukset veloitetaan lisämaksu.

Yksityiskohdat

  • Max. Leikkausleveys (mm): 3200
  • Max. Leikkauspaksuus (mm): 12 mm
  • Automaattinen taso: Täysin automaattinen
  • Leikkauskulma: 1,5 astetta
  • Terän pituus (mm): 2400 mm
  • Taustamatka (mm): 20 - 600 mm
  • Kurkun syvyys (mm): 150 mm
  • Kunto: Uusi
  • Teho (kW): 18,5 kW
  • Paino (KG): 10800 KG
  • Jännite: 380V/50HZ/3PH
  • Mitat (P*L*K): 3880*2150*2000
  • Vuosi: 2021
  • Takuu: 3 vuotta
  • Tärkeimmät myyntivaltit: Suuri tarkkuus
  • Sovellettavat toimialat: rakennusmateriaaliliikkeet, konekorjaamot, tuotantolaitokset, rakennustyöt , energia ja kaivostoiminta
  • Showroom Sijainti: Kanada, Iso-Britannia, Yhdysvallat, Ranska, Saksa, Venäjä, Japani, Australia
  • Markkinointityyppi: Uusi tuote 2021
  • Koneen testausraportti: Toimitettu
  • Videon lähtevä tarkastus: Mukana
  • Takuu ydinkomponenteille: 3 vuotta
  • Ydinkomponentit: Laakeri, Moottori, Pumppu, Vaihteisto, PLC, Paineastia, Moottori, Vaihteisto
  • Ohjausjärjestelmä: Estun E21 NC Control
  • Leikkausmateriaali: Metalli ruostumaton teräs hiiliteräs
  • Tarjottu huoltopalvelu: ilmaiset varaosat, kenttäasennus, käyttöönotto ja koulutus, kenttähuolto- ja korjauspalvelu, online-tuki, tekninen videotuki
  • Takuun jälkeinen palvelu: Tekninen videotuki, online-tuki, varaosat, kenttähuolto- ja korjauspalvelu
  • Paikallisen palvelun sijainti: Kanada, Iso-Britannia, Yhdysvallat, Ranska, Pakistan, Meksiko, Venäjä, Australia, Etelä-Afrikka
  • Sertifiointi: CE
