15t 40t 80t 100t hydraulinen puristinjarru CNC taivutuskone

Paina jarru/taivutuskonetta

hydraulinen puristinjarru cnc-taivutuskone, jossa on tarkkuus takamittari, servomoottori, turvasuoja, nopea puristin, palloruuvi ja lineaarinen ohjain. Kaikki Saksasta, Yhdysvalloista, Hollannista, Italiasta Brändin osat. Taivutuksen paksuus ja pituus voidaan valmistaa räätälöitynä.

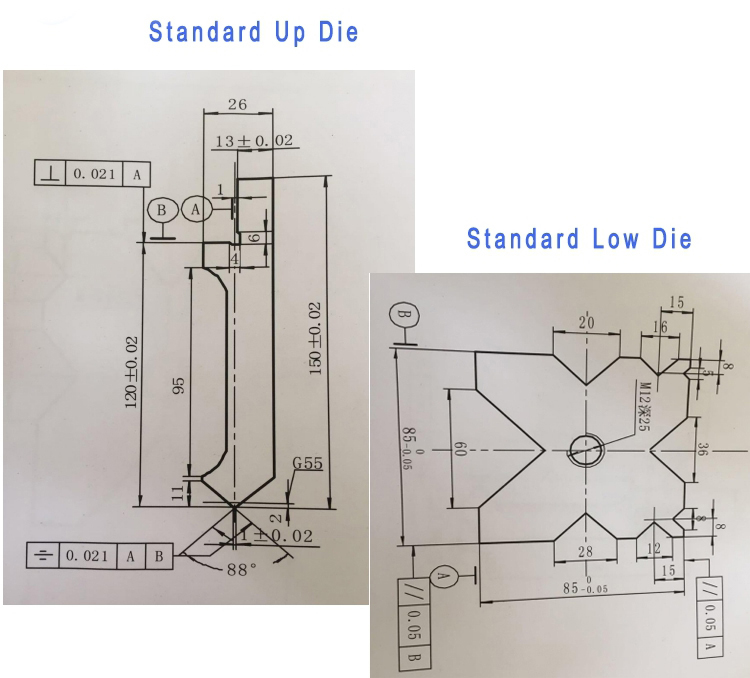

Leikattava grafiikka

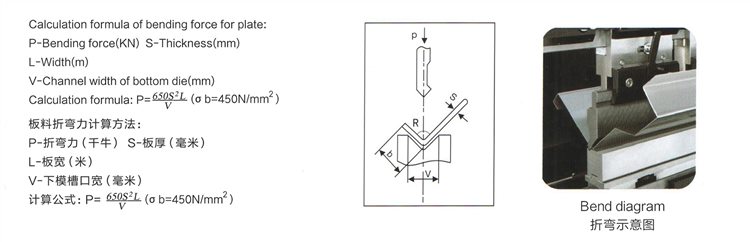

Puristusjarrun voimakaavio

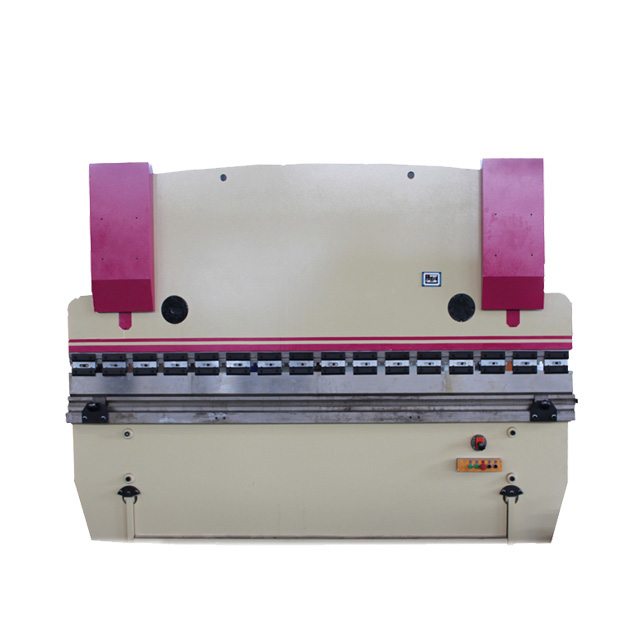

WC67Y/K paina jarrua

●Servomoottorin ohjaus

●Tallenna jopa 100 ohjelmaa

●Jopa 25 mutkaa ohjelmaa kohden

●Työkalukirjasto ja työkaluohjelma

●Automaattinen taivutuskulmaohjelma

● Suurempi painin ja takaiskun nopeus

●Parempi taivutus- ja asemointitarkkuus

WC 67Y/K Ominaisuudet

Koko hitsatun koneen rakenne saavuttaa korkean jäykkyyden; kone on suunniteltu ANSYS-ohjelmistolla, joka voi varmistaa jarrun luotettavuuden ja tarkkuuden.

Takakulman moottoreita ohjataan invertterillä, joka voi saavuttaa takakulman ja painimen korkean paikannustarkkuuden muuttamalla moottorin taajuutta ja jännitettä.

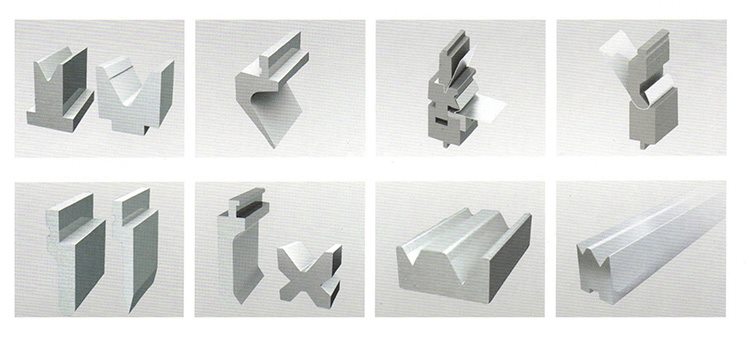

Erilaiset lävistimet ja meistit ovat valinnaisia asiakkaan vaatimusten mukaan, kuten Multi-V-suulake, sädemuotti, hanhenkaula-suulake jne. Yksi sarja täydellisiä vakiolävistyksiä ja meistiä toimitetaan ilmaiseksi.

X-akseli (Backgahge) ja Y-akseli (Ram-isku tai sylinterin isku) voidaan ohjelmoida E21-järjestelmäohjaimella, joka voi tallentaa jopa 40 ryhmää ohjelmia. Sivu- ja takametallisuoja täyttää eurooppalaiset turvallisuusstandardit.

Hydraulinen ylikuormitus voidaan suojata ylivuotoventtiilillä, järjestelmän painetta voidaan säätää painekytkimellä helposti.

Hätäpainikkeella varustettu jalkakytkin voi pysäyttää koneen välittömästi onnettomuuden sattuessa.

Tyyppi	Nimellinen paine	Työpöydän pituus	Sarakeväli	Kurkun syvyys	Slide Stroke	Max auki	Moottorivoima	Mitat
Tyyppi	(KN)	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WC67Y - 40t/2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
WC67Y - 40t/2500	400	2500	1975	250	100	320	5.5	2600×1500×2000
WC67Y- 63t/2500	630	2500	2095	250	120	360	5.5	2600×1600×2300
WC67Y- 63t/3200	630	3200	2570	250	120	360	5.5	3300×1600×2300
WC67Y - 80t/3200	800	3200	2565	320	120	360	7.5	3300×1700×2300
WC67Y - 80t/4000	800	4000	3165	320	120	360	7.5	4100×1700×2300
WC67Y - 100t/3200	1000	3200	2560	320	120	360	7.5	3300×1800×2400
WC67Y - 100t/4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y - 125t/3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
WC67Y - 125t/4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
WC67Y - 160t/3200	1600	3200	2540	320	180	440	11	3300×1600×2600
WC67Y - 160t/4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y - 160t/6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y - 200t/3200	2000	3200	2540	320	250	530	11	3300×2100×2800
WC67Y - 200t/4000	2000	4000	3140	320	250	530	15	4100×2100×2900
WC67Y - 200t/5000	2500	5000	3120	400	250	530	15	5100×2100×3000
WC67Y - 250t/4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
WC67Y - 250t/5000	2500	5000	3920	400	250	560	18.5	5100×2200×3500
WC67Y - 250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WC67Y - 300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WC67Y - 300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y - 300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y - 350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y - 350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WC67Y - 400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WC67Y - 400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y - 500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WC67Y - 500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y - 500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WC67Y - 600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WC67Y - 600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

WE67K-sarjan sähköhydraulinen servopuristimen CNC-taivutuskone

WE67K-sarjan sähköhydraulinen servopuristinjarru CNC-taivutuskone ottaa käyttöön kiinteän hitsaus- ja kiinteän käsittelyrakenteen.

Rungon pääkomponentit analysoidaan ANSYS elementtianalyysiohjelmistolla, joka varmistaa luotettavuuden ja
työstökoneen yleinen tarkkuus.

Pääöljysylinteri molemmilla puolilla rikkoo perinteisen mekaanisen ohjauslevytyyppisen taivutuksen iskunsäätötilan
kone ja ottaa käyttöön suljetun silmukan ohjaustilan, joka koostuu Saksasta tuodusta sähköhydraulisesta servoventtiilistä ja Saksasta tuodusta ritilän viivaimesta.

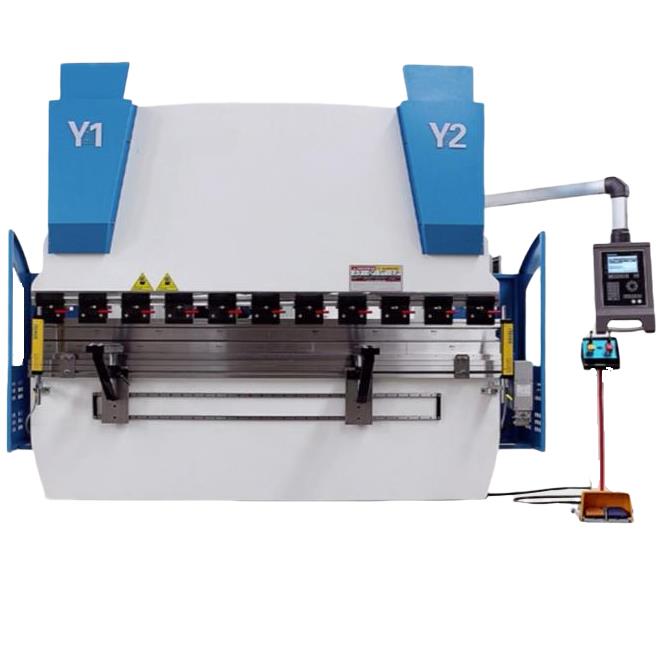

WE67YK:n ominaisuudet

● Edistynyt kokoonpano, erittäin tarkka ja tehokas CNC-hydraulinen puristusjarru

● Kokonaisvaltainen hitsausrakenne

●Sähköhydraulinen servojärjestelmä, suljettu silmukka ohjaa liukusäätimen synkronointia

● Kaksoiskruunumekanismi

●Vakiokokoonpano 3 1-akselilla:
Y1 (ylös-alas vasemmasta sylinteristä)
Y2 (ylös-alas oikeasta sylinteristä)
X (takaisin eteen-taaksepäin)
V (hydraulinen kruunu)

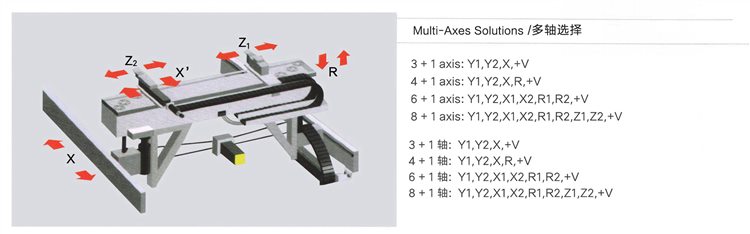

●Backgauge System Valinnainen:
4-akselinen taustamittari (X. R, Z1. Z2)
5-akselinen taustamittari (XR Z1. Z2, X')
6-akselinen taustamittari (X1. X2. R1. R2, Z1. Z2)

Tyyppi	Nimellinen paine	Työpöydän pituus	Sarakeväli	Kurkun syvyys	Slide Stroke	Max auki	Moottorivoima	Mitat
Tyyppi	(KN)	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
WE67K-40t/2500	400	2500	1975	250	175	320	5.5	2600×1500×2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600×1600×2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300×1600×2300
WE67K-80t/3200	800	3200	2565	320	175	360	7.5	3300×1700×2300
WE67K-80t/4000	800	4000	3165	320	175	360	7.5	4100×1700×2300
WE67K-100t/3200	1000	3200	2560	320	215	360	7.5	3300×1800×2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125t/3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
WE67K-125t/4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
WE67K-160t/3200	1600	3200	2540	320	215	440	11	3300×1600×2600
WE67K-160t/4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t/3200	2000	3200	2540	320	215	530	11	3300×2100×2800
WE67K-200t/4000	2000	4000	3140	320	215	530	15	4100×2100×2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	5100×2100×3000
WE67K-250t/4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	5100×2200×3500
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WE67K-300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WE67K-400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WE67K-400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WE67K-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WE67K-600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

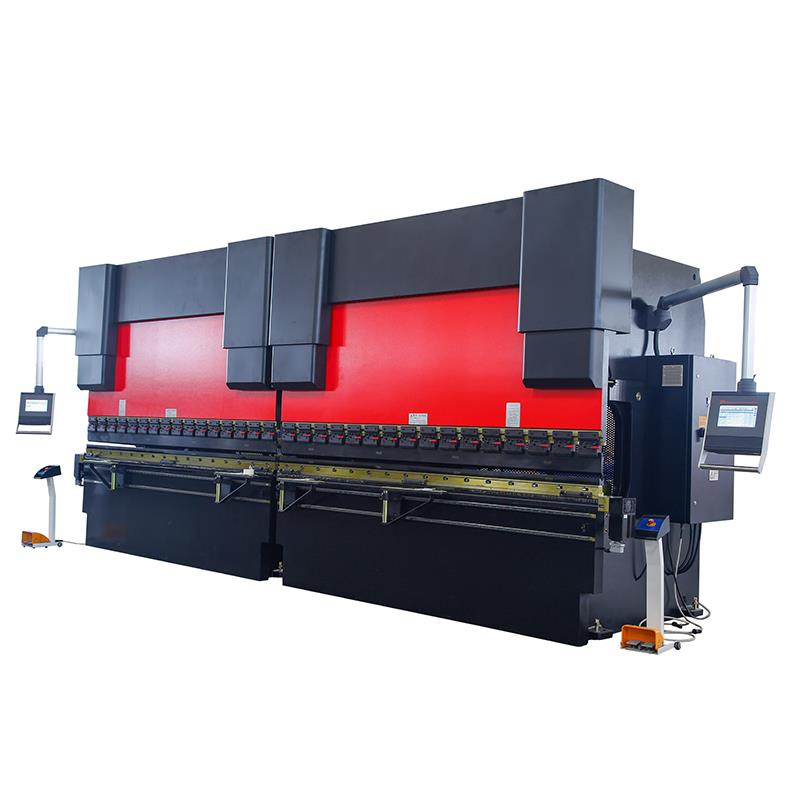

Kaksoispaina jarrua

Kaksi (WC67Y/WE67K) keskuskonetta valittiin kahden koneen linkityssynkronisen laitteiston määrittämiseen.

Kaksinkertainen yhdistetty taivutuskone voi käsitellä erittäin pitkiä työkappaleita, jotka sopivat erityisesti kaupunkirakentamiseen, valtatien valopylvääseen, sähköpylvääseen ja niin edelleen.

Molempia työstökoneita voidaan käyttää myös erikseen tuotannon tehokkuuden parantamiseksi ja ne on varustettu taipumalla
korvausmekanismi.

Synkroninen mekanismi ottaa käyttöön mekaanisen nesteservon ja mekaanisen lohkon. ●Tämä kone yhdistettiin kahdella 400 tonnin jarrupuristinsarjalla.

Tandem-ohjauksella saavutetaan synkroninen työskentely. Yksi kone yhdistettiin työpöydällä, oikealla ja vasemmalla seinälevyllä.

Kuljetuksesta johtuen otamme käyttöön kootun rakenteen. Teline on vahva jäykkyys, kaksi sylinteriä asennettiin oikealle ja vasemmalle seinälevylle, hydraulijärjestelmä oli sähköjärjestelmän toiminnan alaisena, käyttömäntä alas. Mäntimessä on ylemmät meistit, kun ylempiä ja alempia muotteja kosketetaan, järjestelmä nostaa painetta ja muodostaa työkappaleita.

Eri muotilla ja eri taivutustyypeillä se voi saada eri muotoisia työkappaleita. Laatu on vakaa ja
luotettava.

Tyyppi	Nimellinen paine	Työpöydän pituus	Sarakeväli	Kurkun syvyys	Slide Stroke	Max auki
Tyyppi	(KN)	(mm)	(mm)	(mm)	(mm)	(mm)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t/6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t/14000	12000	8600	5300	400	320	630

FAQ

1. Hyväksyykö yrityksesi mukautetun tarjouksen, meillä on erityinen tarve.

RAYMAX on modulaaristen cnc-koneiden tutkimukseen ja valmistukseen keskittynyt yritys. Meillä on erittäin rikas kokemus ja vahva työstökoneiden tutkimus- ja kehityskyky. Olemme erittäin valmiita tarjoamaan sinulle räätälöityjä erittäin tehokkaita laitteita niin kauan kuin sinulla on tietty määrä tarpeita.

2. Minkä sertifikaatin yrityksesi kone saa?

Olemme läpäisseet ISO9001 laatujärjestelmän hyväksynnän ja CE-sertifioinnin.

3. Onko sinulla hinnasto valinnaiselle kokoonpanolle?

Meillä on erilaisia kokoonpanoja ja niin monia erilaisia teknisiä tietoja, joten emme voi tarjota sinulle hinnastoa. Ota yhteyttä myyntiinsinööriimme, jos olet kiinnostunut tietystä kokoonpanosta.

4. Hyväksyykö yrityksesi CIF-hinnan?

CIF-hinta sisältää CNC-koneen toimituskulut, joka on tarjottava eri kohdesataman mukaan ja eri kuukausina. Ota meihin yhteyttä, kun sinulla on tällainen tarve. CIF-hinta sisältää myös meripreemion, joka on 2‰ 1,1*kokonaissummasta.

5. Jos insinöörisi tulee maahamme korjaamaan koneen ja suorittamaan koulutusta, kuinka paljon se maksaa?

Hinta sisältää pääasiassa meno-paluulippujen, majoituksen ja majoituksen sekä v isa -maksun. Henkilöstökulut ovat
100 USD/päivä/henkilö, normaalisti se on kahden hengen työ. Mutta se riippuu suuresta laitteesta tai koko linjan asennuksesta ja virheenkorjauksesta.

6. Mikä on takuu?

Takuu on 12 kuukautta, joka alkaa päivästä, jolloin kone on saapunut maahantuojan satamaan.

7. Mitkä ovat kuljetustapasi?

Useimmissa maissa kuljetamme koneemme meritse, kun taas sisämaassa voimme käyttää rautatie- tai maantiekuljetusta. Viedyt cnc-koneet on pakattu puukoteloon, joka voidaan kiinnittää 40 pääkonttoriin.

8. Jos koneen takuu ei ole enää voimassa, miten lisävarusteiden hinta veloitetaan?

Takuukauden päättyneestä koneesta, joka tarvitsee vaihto-osia, veloitamme osatarjouksen mukaan. Jos sinulla on kysyttävää, lähetä meille sähköpostia neuvontaa varten.

9. Mitä tekisin konevian vuoksi?

Jos koneen toimintahäiriö ja käyttäjät eivät pysty ratkaisemaan sitä, lähetä meille sähköpostia neuvontaa varten. Palveluosastomme vastaa 24 tunnin kuluessa.

10. Miten koneen takuu määritellään? Milloin aloitit ajoituksen?

Tunnistamme takuun tehdasnumeron perusteella. Takuuaika lasketaan laitteiden käyttöönoton ja hyväksymisen jälkeen. Jos sinulla on kysyttävää, lähetä meille sähköpostia neuvontaa varten.

11. Kuinka pitkä on työstökoneen takuuaika?

Sitoutumisemme asiakkaan koneisiin on yhden vuoden takuu. Ostaessasi tämän sivuston jäseneksi rekisteröityneen käyttäjän koneen tehdasnumerolla voit nauttia pidennetystä 3 kuukauden takuusta. Katso lisätietoja jäsenpalvelusta.

12. Onko MC:llä huolto- ja käyttöohjekirjaa?

Jokaisen tehtaalta lähtevän CNC-koneen mukana tulee siihen liittyvä sarja tai malli englanninkieliset ohjeet mukaan lukien huolto- ja käyttöohjeet. Liitteenä olevat asiakirjat voivat sisältää myös cnc-ohjaimen ohjeet, ostamasi osaohjeet (kuten pyörivä pöytä, öljynjäähdytin)

Yksityiskohdat

Liukusäätimen isku (mm): 320 mm
Automaattinen taso: Puoliautomaattinen
Kurkun syvyys (mm): 450 mm
Konetyyppi: Vääntötanko, helmikone
Työpöydän pituus (mm): 4000
Työpöydän leveys (mm): 400 mm
Mitat: 6060*3100*3800mm
Kunto: Uusi
Materiaali / metalli Käsitelty: ruostumaton teräs
Automaatio: Automaattinen
Lisäpalvelut: Leikkaus
Vuosi: 2021
Paino (KG): 1850
Moottorin teho (kw): 37 kw
Tärkeimmät myyntivaltit: Automaattinen
Takuu: 1 vuosi
Sovellettavat toimialat: rakennusmateriaaliliikkeet, konekorjaamot, tuotantolaitokset, maatilat, vähittäiskauppa, rakennustyöt , mainostoimisto
Showroom Sijainti: Yhdysvallat, Saksa, Vietnam, Brasilia, Peru, Meksiko, Venäjä, Thaimaa, Marokko, Kenia, Chile, Algeria, Etelä-Afrikka
Markkinointityyppi: Uusi tuote 2020
Koneen testausraportti: Toimitettu
Videon lähtevä tarkastus: Mukana
Ydinkomponenttien takuu: 1 vuosi
Ydinkomponentit: Moottori
Tarjottu huoltopalvelu: Insinöörit käytettävissä koneiden huoltoon ulkomailla, ilmaiset varaosat, kenttäasennus, käyttöönotto ja koulutus, kenttähuolto- ja korjauspalvelu, videotekninen tuki, online-tuki
Raaka-aine: Terästanko
Teho: Hydraulinen
Käyttö: Metallilevyn taivutus
Jännite: 220V/380V/400V
Käsittelymateriaali: teräs alumiini
Käyttö: Neliönmuotoinen teräs I-palkki jne.
Käsitelty materiaali: kevyt teräslevylevyn taivutus
Materiaalit: Alumiinilevyn taivutus
Sertifiointi: ISO 9001:2000
Takuun jälkeinen palvelu: Tekninen videotuki, online-tuki, varaosat, kenttähuolto- ja korjauspalvelu
