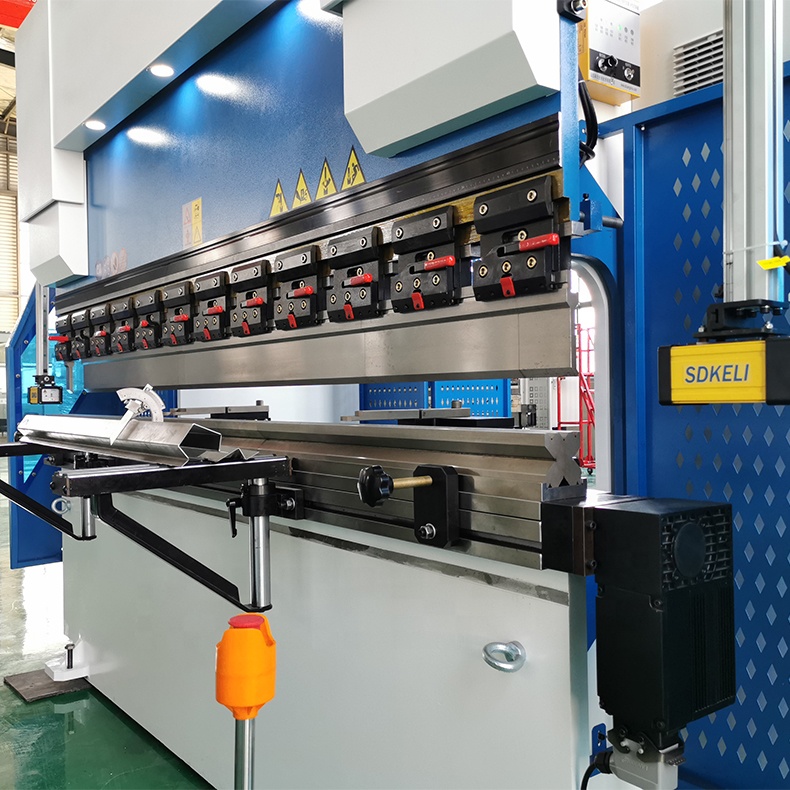

160t-4000 4-akselinen CNC-hydraulinen taivutuskone Paina jarrua

Tuotteen kuvaus

Press Brake on RAYMAXin vuonna 2020 lanseeraama uusi CNC-taivutuskone, joka sopii valmistajille, joilla on korkeat tarkkuus- ja kustannustehokkuusvaatimukset. 4-akselinen CNC-taivutuskone on tilavuudeltaan suosituin mallimme ja todellinen työhevonen, joka on valmistettu korkealaatuisista osista ja tarjoaa vakavaa luotettavuutta. Y1- ja Y2-synkronointiteknologia takaa suuret lähestymis-, mutka- ja paluunopeudet. Sen taivutuspituuskyky ja painealue voidaan räätälöidä vastaamaan erilaisia tuotantovaatimuksia.

Koneen rungon vakaa ja kestävä suorituskyky

1, koneen runkoon integroitu hitsaus.

2, CNC-kolmiulotteisen työstökeskuksen muodostama konerunko yhdessä prosessissa, mikä varmistaa kunkin asennuspinnan yhdensuuntaisuuden ja pystysuoran.

3, Sisäinen jännityslaminointi karkaisemalla Shot blast ruosteen ja ruosteenestokäsittelyn poistamiseksi.

4,Suihkupuhallus ruosteen poistamiseksi ja ruosteenestokäsittely.

Tieteellinen suunnittelu

1, Y1- ja Y2-akselien synkroninen liike, kutakin itsenäisen sylinterin ohjaama.

2, Mahdollisuus lisätä kokoonpanoon vaihtoehtoja ja päivityksiä myöhemmässä vaiheessa.

Ympäristöystävällinen

Alhainen melu odotuksen aikana ja nopea alaspäin (alle 25 desibeliä), painaminen ja paluu, koska paine hydraulijärjestelmässä on servopäämoottorin suljetun piirin ohjaus. Energiankulutus 60 % pienempi kuin tavallisessa koneessa servomoottorilla.

Tekniset parametrit

Jos haluat lisää konemalleja, ota meihin yhteyttä, vastaamme sinulle ASAP!
Malli	Puolan etäisyys (mm)	Kurkun syvyys (mm)	Liukusäädin (mm)	Max korkeus (mm)	Tehoa (kw)	Paino (kg)	Mitta (mm)
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800

Ohjausjärjestelmä

Amuda CNC-taivutuskone voidaan varustaa erilaisilla ohjausjärjestelmillä. Tehokas backgauge-järjestelmämme tarjoaa asiakkaillemme erilaisia automaatioratkaisuja.

Koneen näyttö

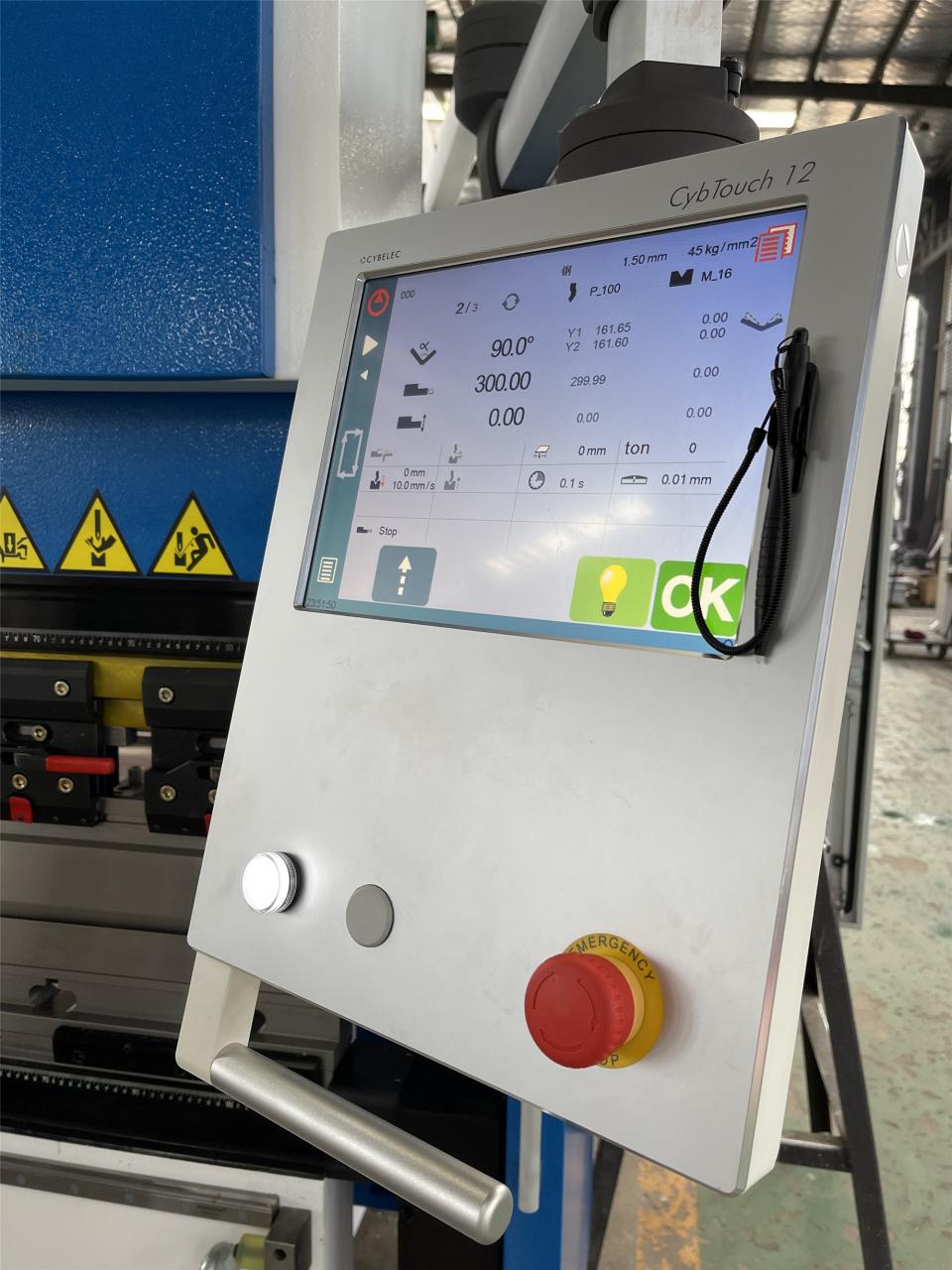

Cybtouch-12-ohjainjärjestelmä

1. Ohjaa 4 akselia.

2. Automaattinen taivutusjärjestys (lisävaruste).

3. Taivutusvaran laskenta.

4. Paine - kruunulaskenta.

5. Moduulityökalut jokaiselle osalle tai mutkalle.

6. Kulman ja takamittarin korjaus.

7. Etähuolto langattoman yhteyden kautta PC:llä tai kannettavalla.

8. USB-portti muistitikulle tiedonsiirtoa/varmuuskopiointia varten.

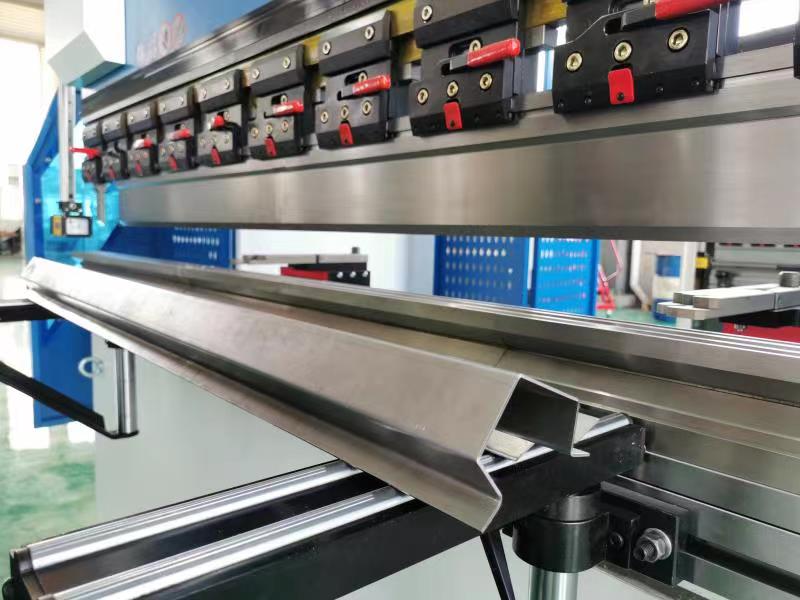

Tehokas työpöytä

1, Voit käyttää koko taivutuspituutta, koska siinä ei ole häiriöitä.

2, CNC-räätälöity muotti

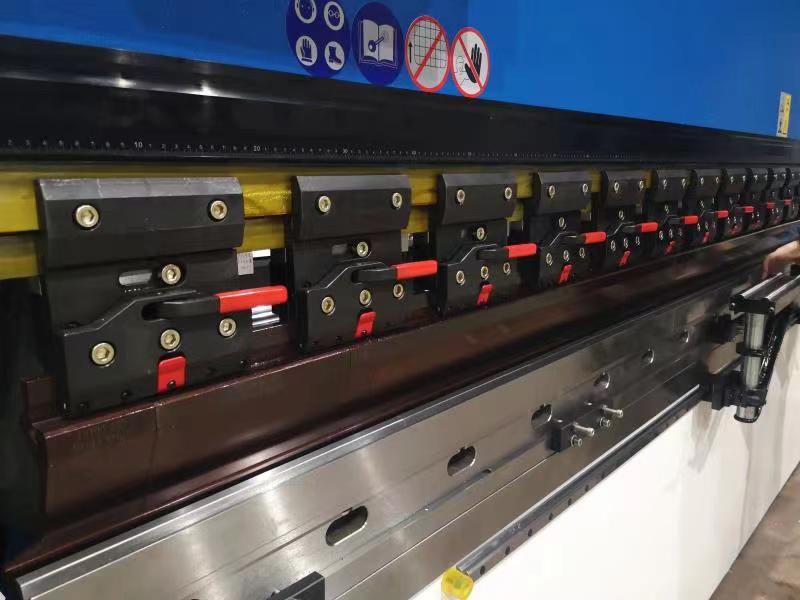

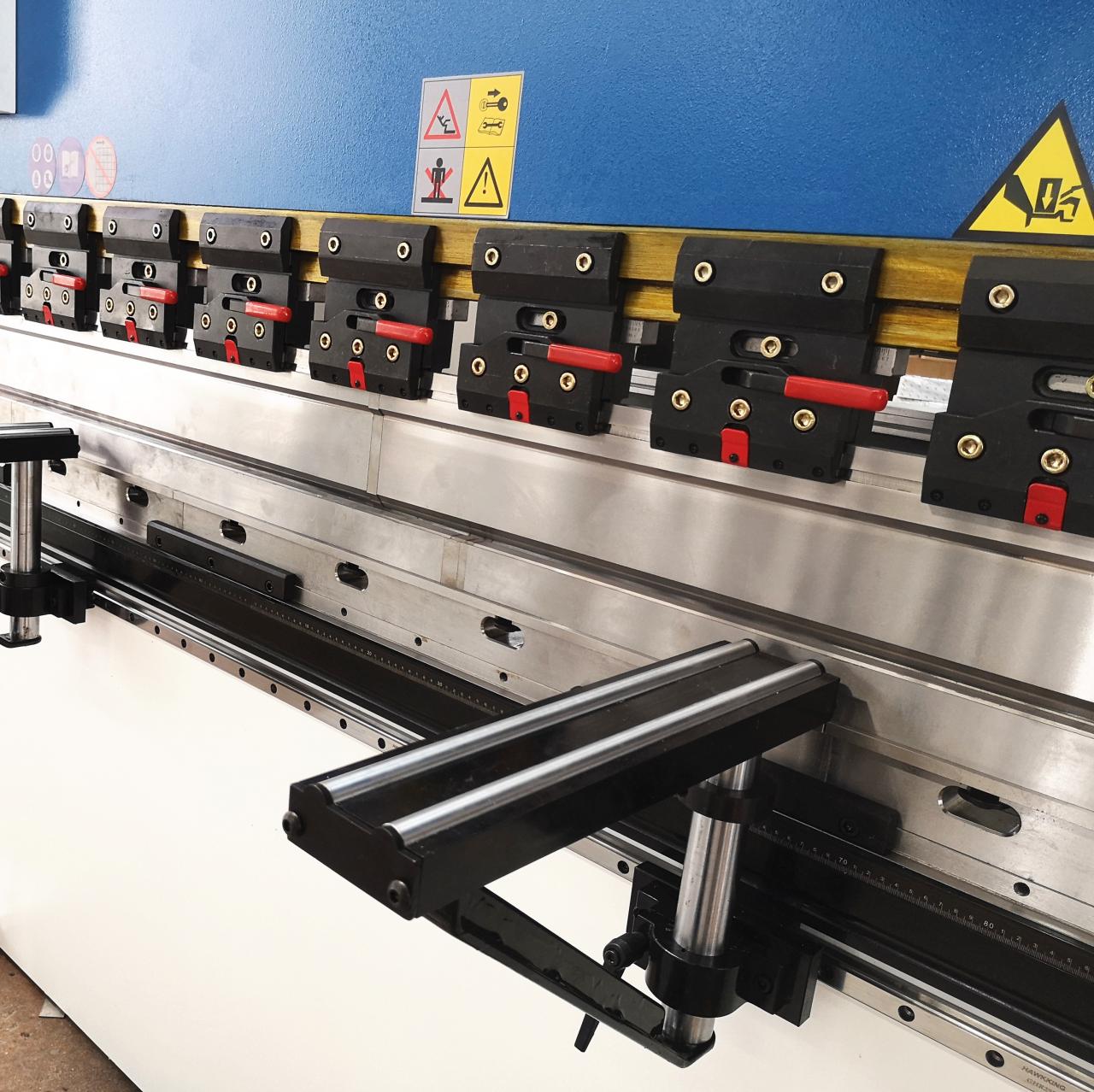

3, Quick clip: nopea työkalun vaihto pystyasetuksen ansiosta, mikä lyhentää asennusaikoja.

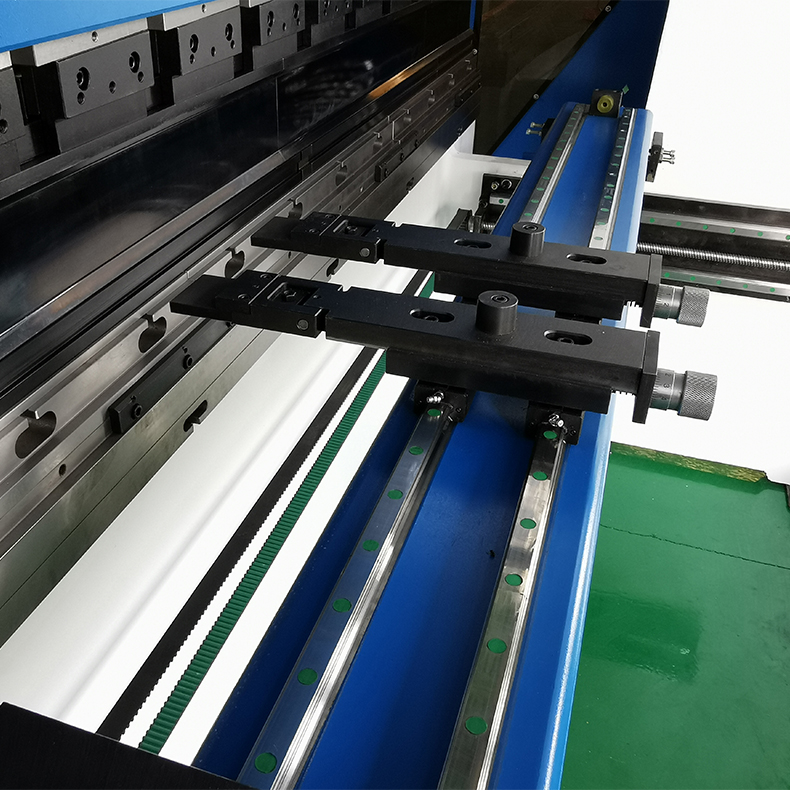

4, Tukivarret: Ergonomiset tukikannattimet ja led-työalueen valaistus maksimoivat käytön helppouden.

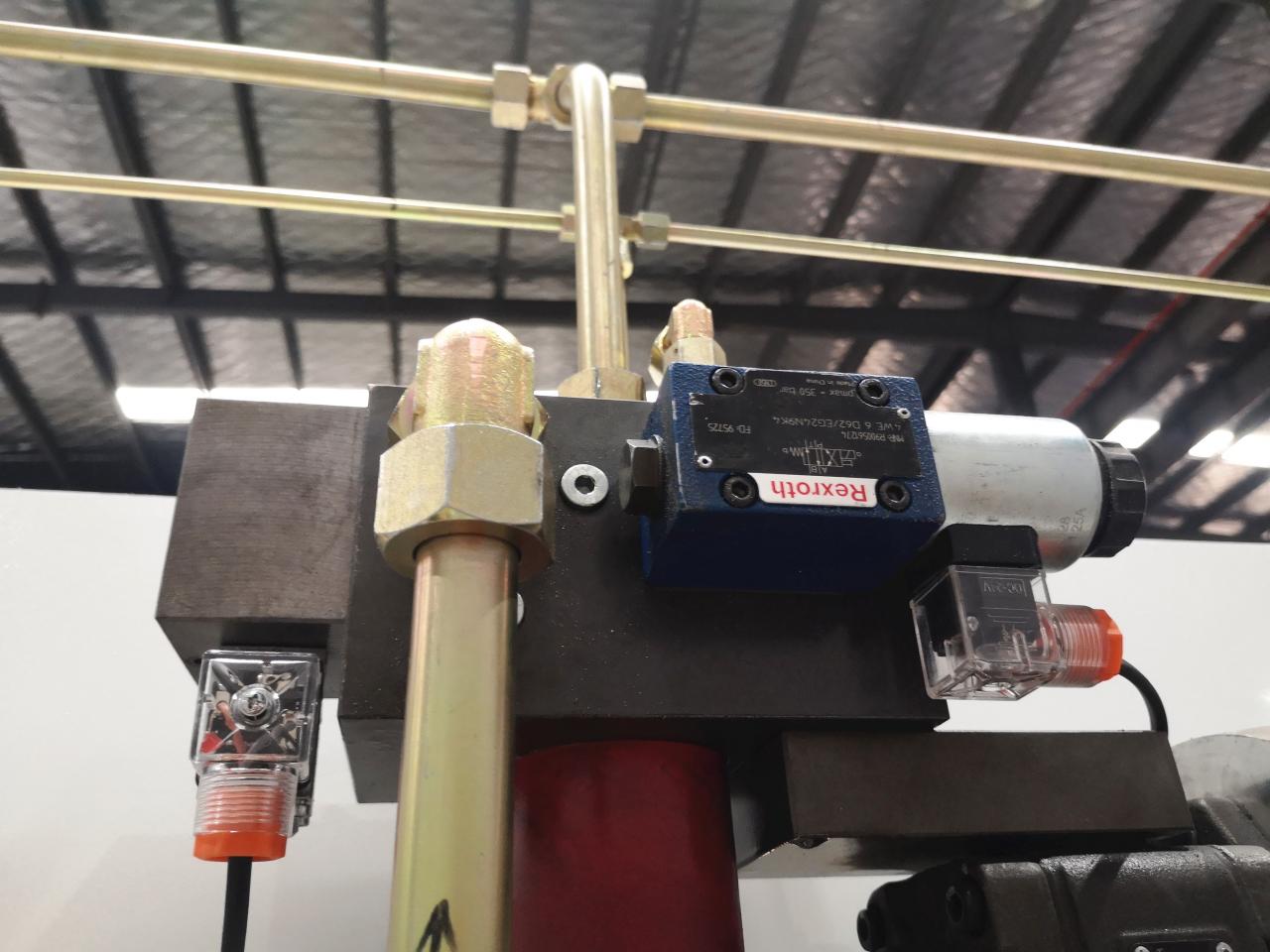

5. Hydrauliventtiili (Rexroth Saksasta)

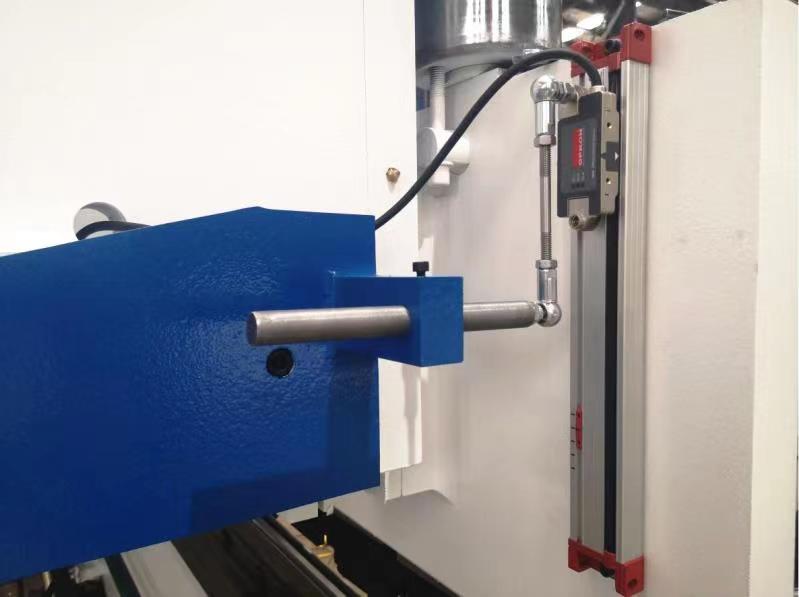

6, GIVI Ritilän viivain (Italiasta): tarkka paikoitusliike

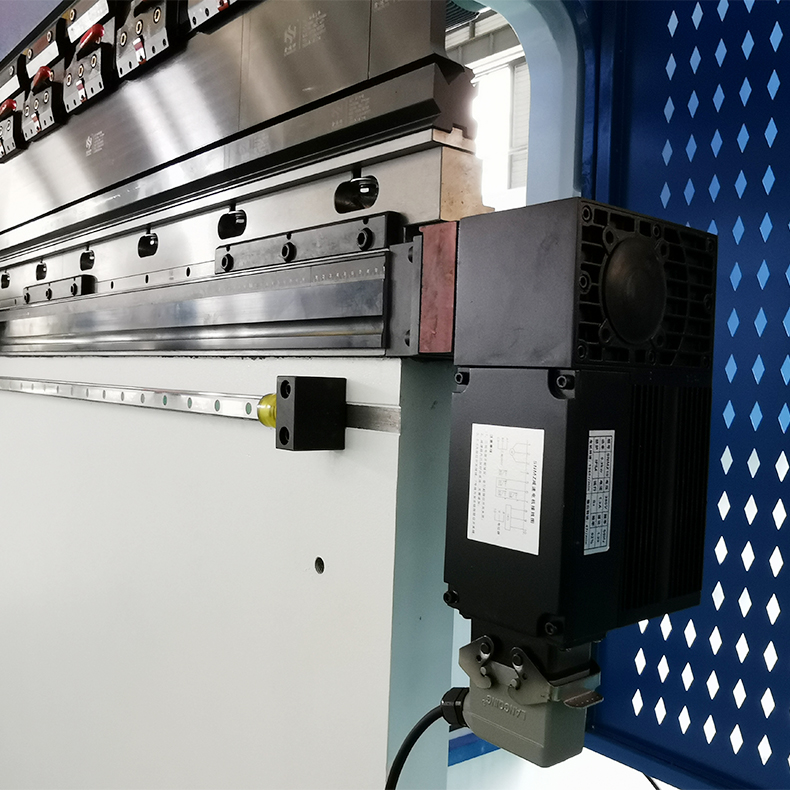

7, Automaattinen kruunujärjestelmä: Tarkemman taivutuskulman saamiseksi

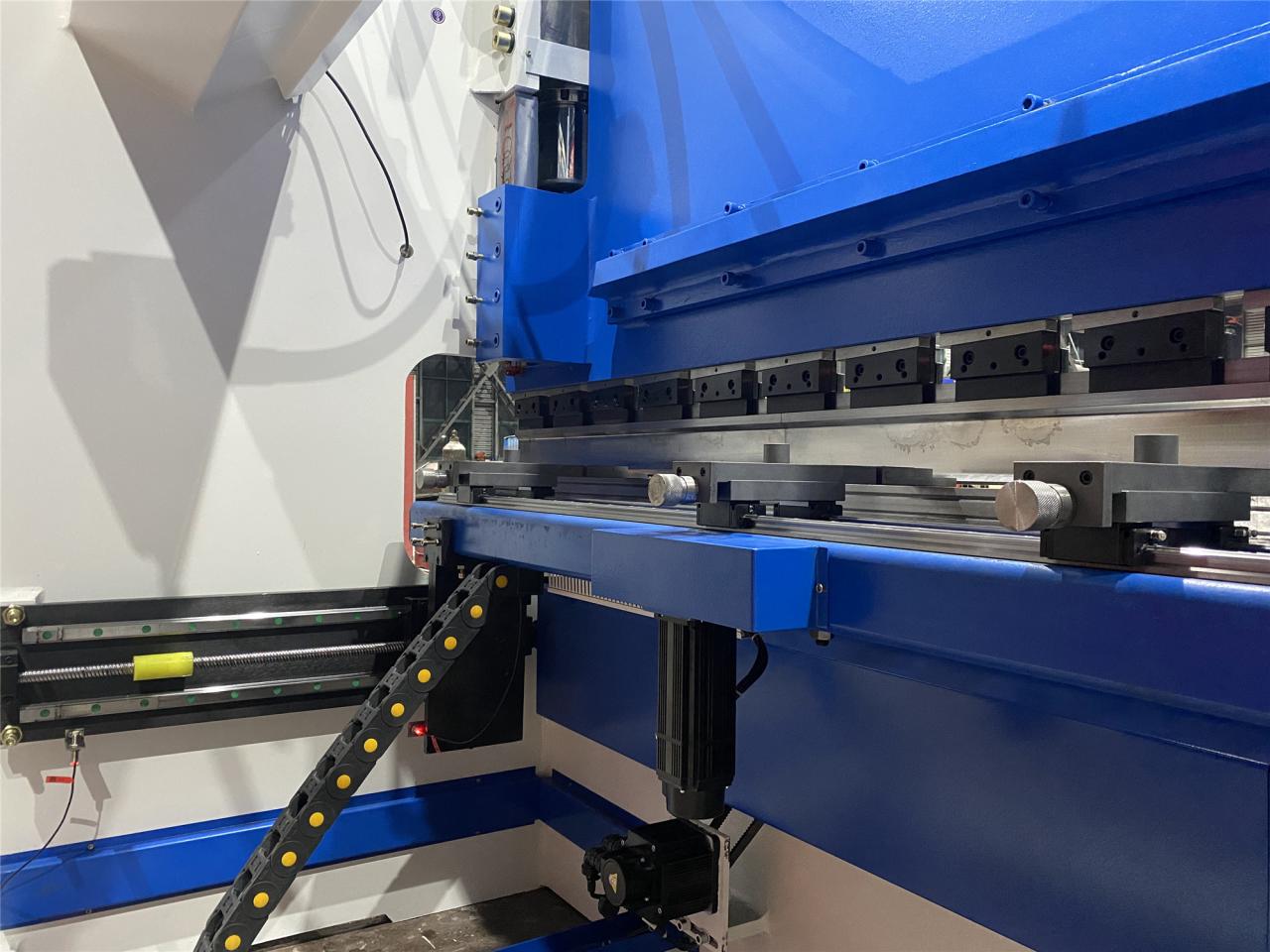

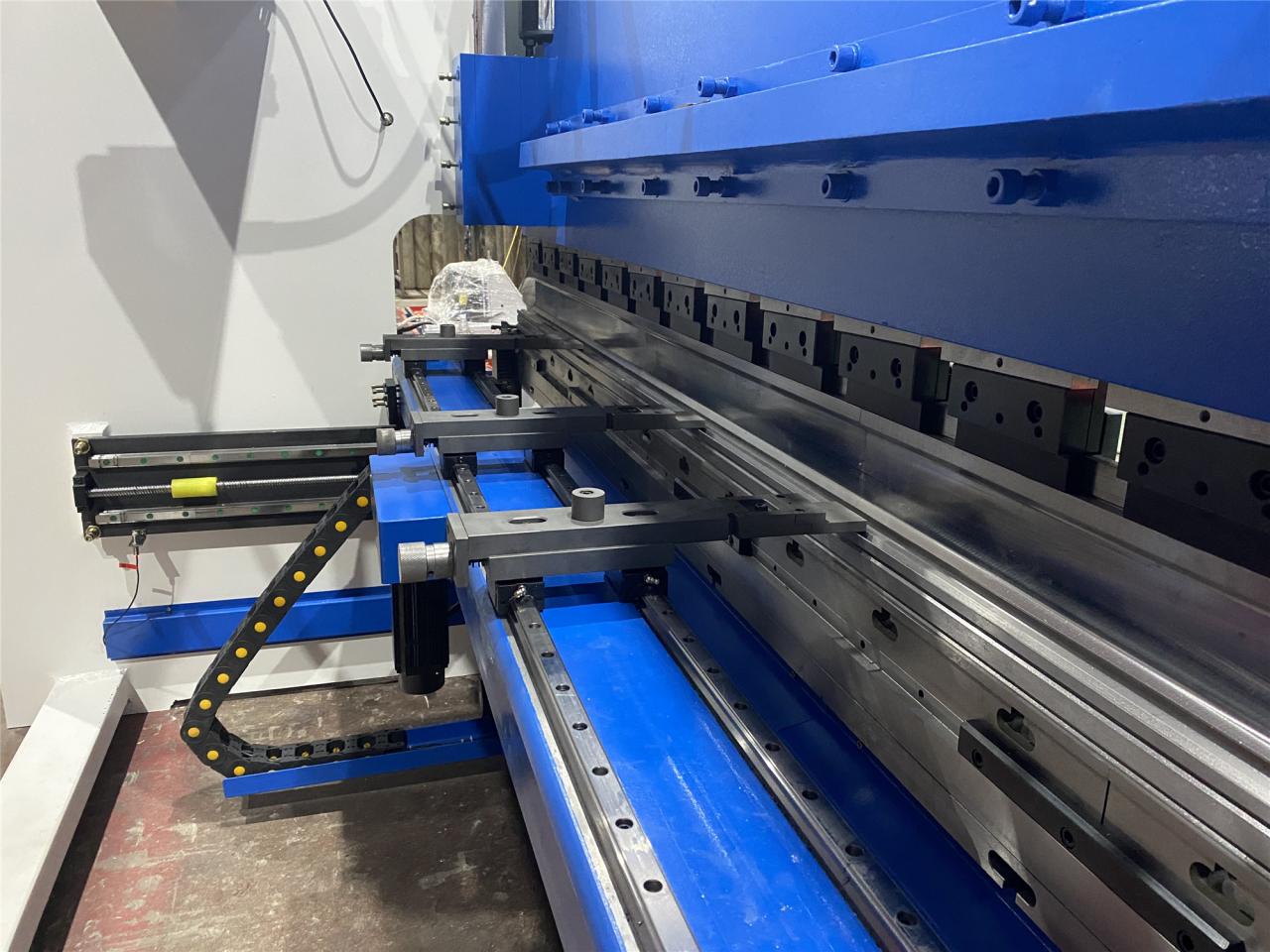

8, Laserturvallinen Tehokas ja tehokas takamittari

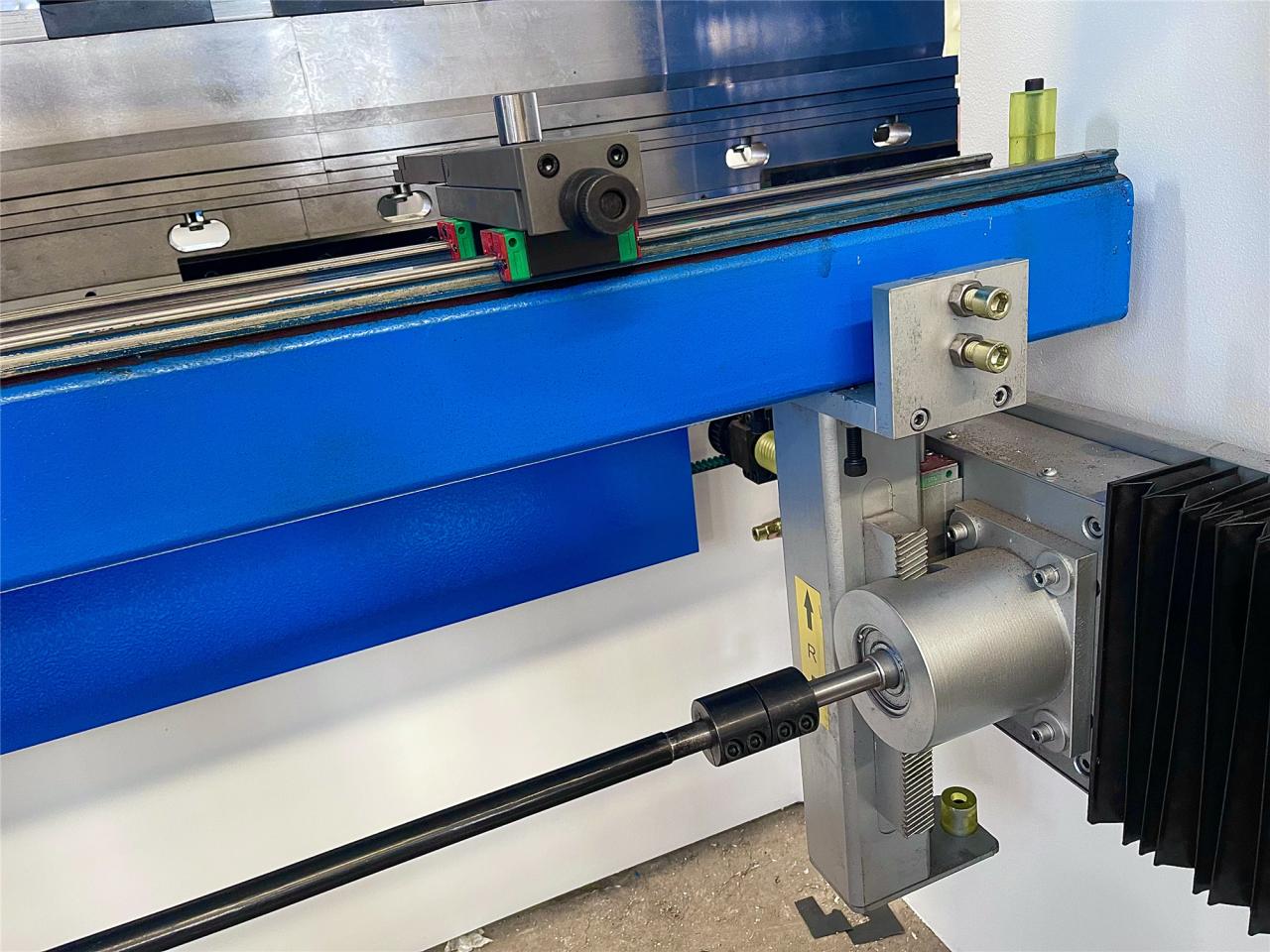

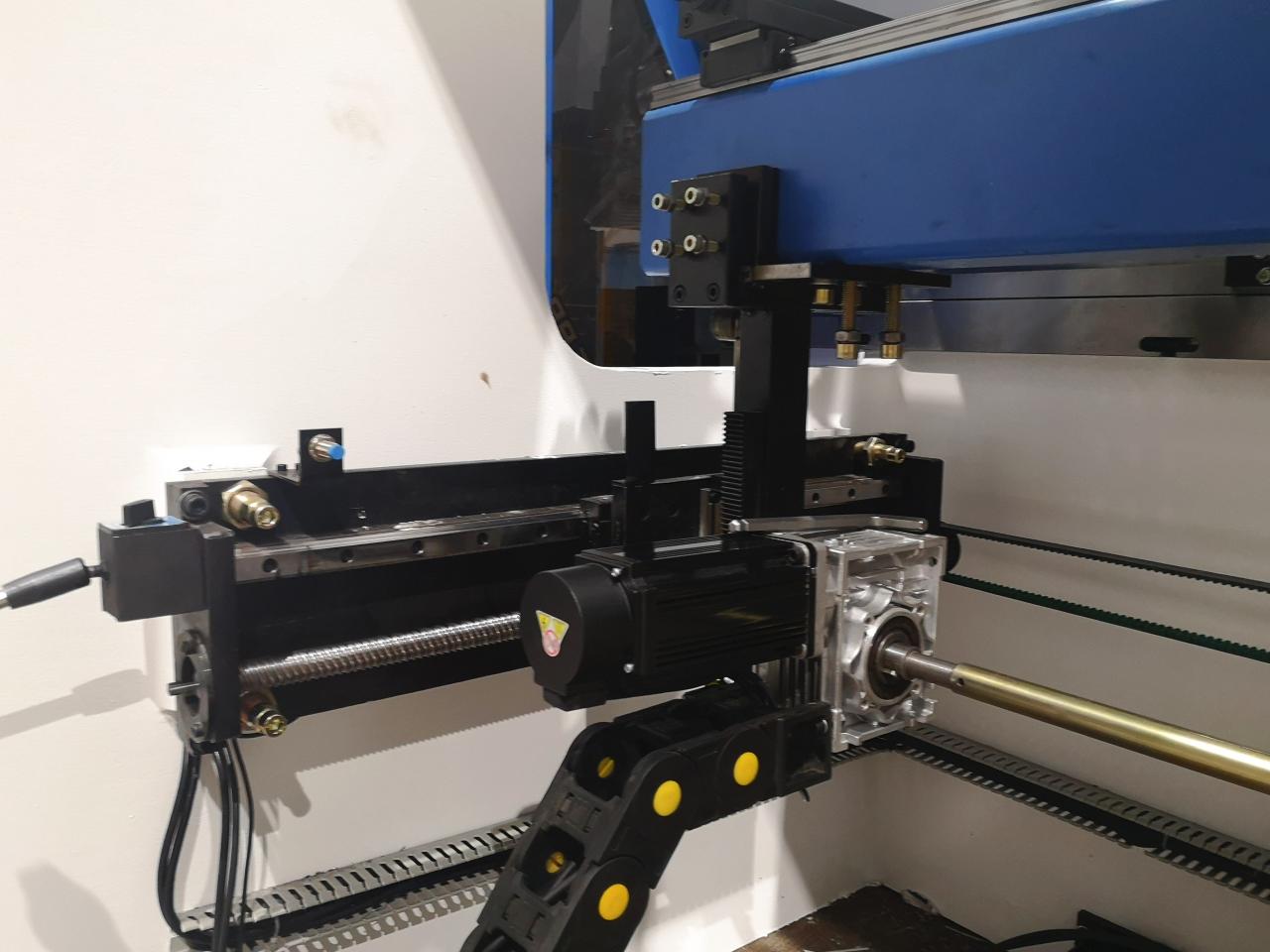

1, Servomoottorin takaosan mittari: Servo-ajon takamittarijärjestelmä nopeuden ja energiansäästön lisäämiseksi.

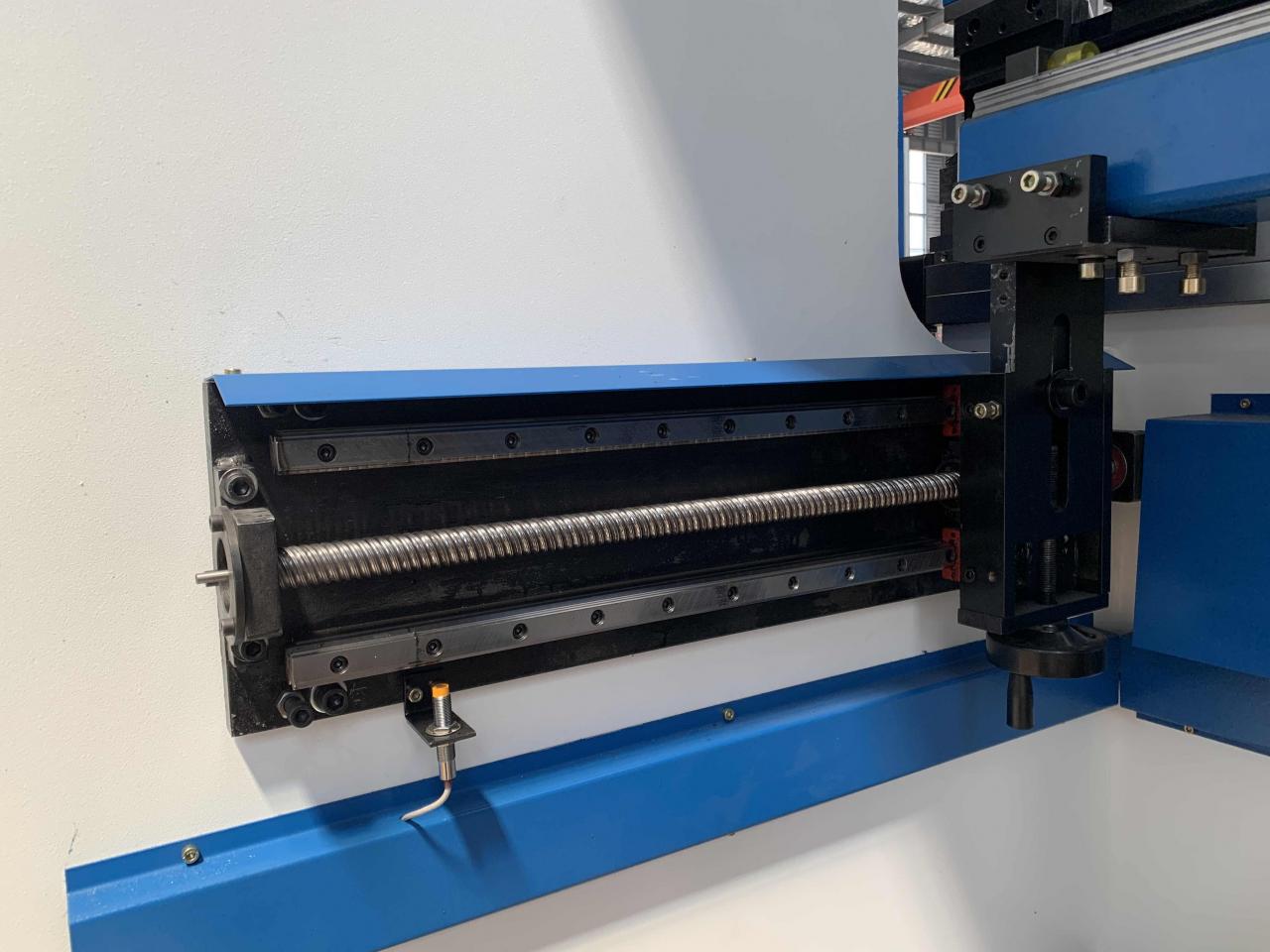

2, Palloruuvi ja lineaariohjainDynaamiset takamittarit ja nopea akseli kuularuuvin ja lineaariohjaimen ansiosta.

3, kaksinkertaiset lineaariset ohjaimet ja integroitu tukipalkki parantaa sormen liikkeen tarkkuutta.



Kansainvälinen tuotemerkki tukee

Pääkokoonpano

Päämoottori	Siemens, Saksa
Sähkölaitteet	Schneider, Ranska
Hydraulinen venttiili	Rexroth, Saksa
Öljypumppu	Aurinkoinen, USA
Sinettisormus	EMB, Saksa
Ohjain	DELEM DA66T
Jalkakytkin	Sanyuan HongKong
Sylinteri	Jining Taifeng, Shandong
Palloruuvi ja lineaariohjain	HIWIN, Taiwan
Servo kuljettaja	DELTA, Taiwan
Ritilä viivain	GIVI, Italia

Turvallisuus ja luotettavuus

Kaikki komponentit on sertifioitu eurooppalaisten standardien mukaisesti pääasiassa Saksasta, USA:sta, Hollannista, Italiasta ja Sveitsistä. Kaikki rakenneosat on laskettu elementtimenetelmällä ja käytetään vain korkealaatuista terästä S275 ja S355 JR eli J2 ( N).

Työpöydän suojaus

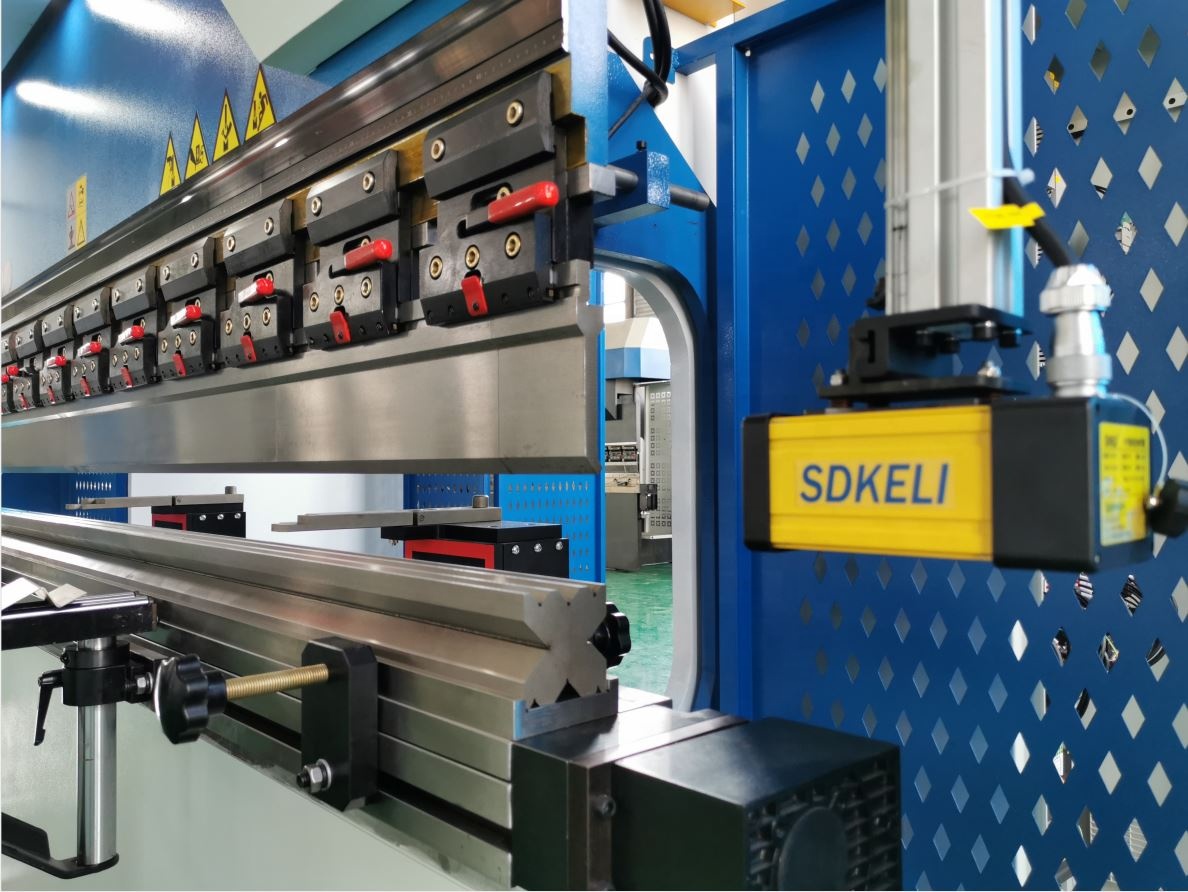

Lasersuojaus: Terä pysähtyy, kun laser havaitsee esteen.

Mekaaninen selkä

Valoverhosuoja tai pistesuoja tai turvaaita varoittamaan ihmisiä vaarallisista työalueista.

Työpöydän sivut

Turva-aita estää ihmisiä pääsemästä huolimattomasti sisään.

Yksityiskohdat

• Liukusäätimen isku (mm): 160 mm
• Automaattinen taso: Täysin automaattinen
• Kurkun syvyys (mm): 320 mm
• Koneen tyyppi: Synkronoitu
• Työpöydän pituus (mm): 4000
• Työpöydän leveys (mm): 140 mm
• Mitat: 4000x1700x2800mm
• Kunto: Uusi
• Alkuperäpaikka: Anhui, Kiina
• Materiaali / Metallikäsitelty: messinki / kupari, ruostumaton teräs, metalliseos, hiiliteräs, alumiini
• Automaatio: Automaattinen
• Lisäpalvelut: Koneistus
• Vuosi: 2022
• Paino (KG): 11000
• Moottorin teho (kw): 11 kw
• Tärkeimmät myyntivaltit: kilpailukykyinen hinta
• Takuu: 2 vuotta
• Sovellettavat toimialat: Hotellit, vaateliikkeet, rakennusmateriaaliliikkeet, konekorjaamot, tuotantolaitokset, ruoka- ja juomatehdas, maatilat, ravintolat, kotikäyttö, vähittäiskauppa, ruokakauppa, painoliikkeet, rakennustyöt , energia ja kaivostoiminta, ruoka- ja juomaliikkeet , Mainosyhtiö
• Showroom Sijainti: Kanada, Venäjä
• Markkinointityyppi: Uusi tuote 2022
• Koneen testausraportti: Toimitettu
• Videon lähtevä tarkastus: Mukana
• Takuu ydinkomponenteille: 2 vuotta
• Ydinkomponentit: laakeri, moottori, pumppu, vaihteisto, PLC, paineastia, moottori
• Ohjausjärjestelmä: DELEM CT8
• Malli: 160T-4000
• Sähkökomponentit: Schneider Ranskasta
• Väri: Räätälöity
• Käyttö: Metallilevyn taivutus
• Ohjausakselit: 4 1
• Sertifiointi: CE ISO SONCAP
• Päämoottori: Siemens Saksasta
• Toimitusaika: 30 päivää
• Tarjottu huoltopalvelu: Ilmaiset varaosat, Kenttäasennus, käyttöönotto ja koulutus
