Automaattinen putkenleikkauskone 1000w pieni työpöytäkuitu laserleikkauskone

Koneen kuvaus

Laserleikkaus on paras leikkausmenetelmä erilaisten leikkaustekniikoiden joukossa, jotka ihmiset ovat hallitseneet nykyään. Laserleikkauksen edut ovat: pieni lämpömuodonmuutos, korkea leikkaustarkkuus, alhainen melu, ei saasteita, helppo toteuttaa automaattinen leikkaus, vaikka alkuinvestointi on suuri (haitta), mutta käsittelykustannukset ovat 50% pienemmät kuin mekaaninen käsittely. Edistyksellisenä valmistusteknologiana laserleikkauksen etuna on laaja sovellusalue, joustava prosessi, korkea prosessointitarkkuus, hyvä laatu, puhdas tuotantoprosessi ja automaation helppo toteuttaa, joustavuus, älykkyys sekä tuotteiden laadun ja työn tuottavuuden parantaminen.

Koneen ominaisuus

1. Kone käyttää avointa työpöytärakennetta, tuotua korkean tarkkuuden kaksikäyttöistä hammastankoa ja hammaspyörää sekä lineaarista ohjauskiskoa, vakaata voimansiirtoa ja suurta tarkkuutta.

2. Sekä alustassa että liikkuvassa palkissa on kiinteä hitsausrakenne. Peti on lämpökäsitelty 600°C:ssa ja viimeistelty 12 metrin portaalijyrsinnällä. Se jäähdytetään uunissa 24 tuntia. Hehkutuksen jälkeen se karhennettu ja sitten altistetaan tärinän ikääntymiskäsittelylle, joka voi täysin poistaa hitsauksen ja käsittelyn sopeutumiskyvyn, hyvä jäykkyys, korkea tarkkuus, voi säilyttää pitkäaikaisen käytön ilman muodonmuutoksia.

3. X-, Y- ja Z-akselit tuodaan kaikki Ranskasta servomoottoreilla, joilla on suuri tarkkuus, suuri nopeus, suuri vääntömomentti, suuri hitaus, vakaa ja kestävä suorituskyky. Varmista koko koneen suuri nopeus ja kiihtyvyys.

4. Se ottaa käyttöön Windows-käyttöjärjestelmään perustuvan CYPCUT-kuitulaserleikkauskoneen erityisen numeerisen ohjausjärjestelmän ja integroi monia erikoistoimintomoduuleja laserleikkauksen ohjaamiseen, tehokkailla toiminnoilla, hyvällä ihmisen ja koneen käyttöliittymällä ja yksinkertaisella käytöllä.

5. CYPNEST Expert Edition -pesäohjelmisto on CNC-leikkauskoneiden ydinteknologia, joka mahdollistaa "kokoaikaisen leikkauksen, tehokkaan leikkauksen ja suuren sisäkkäisnopeuden leikkaamisen". Se on perustakuu materiaalien tehokkaalle säästämiselle ja leikkaustehokkuuden parantamiselle.

6. Leikkuupäässä on kansainvälisesti tunnettujen merkkien ja kapasitiivisten antureiden tuottamat erityiset kuitulaserleikkauspäät, joilla on korkea tunnistustarkkuus, herkkä vaste ja vakain ja luotettavin suorituskyky. 7. Saksasta tuotu erittäin tarkka elektronisesti ohjattu suhteellinen venttiili voi tarkasti ohjata leikkausapukaasun ilmanpainetta parhaan leikkausvaikutuksen saavuttamiseksi.

Koneen komponentit

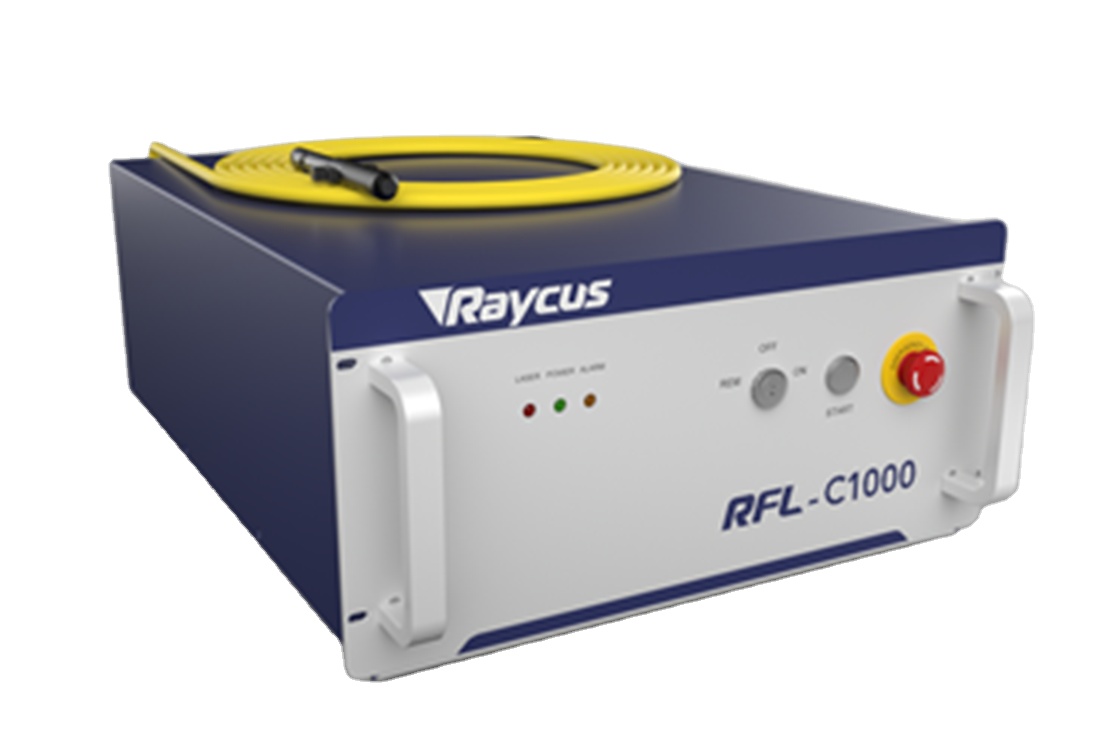

Raycus RFL-C1000 kuitulaserlähde

• Erinomainen säteen laatu (BPP)

• Jatkuva BPP täydellä tehoalueella

• Käytä pitkää polttoväliä saadaksesi silti pienen pisteen

• Sähkö-optisen muunnostehokkuus>25 %

• Huoltovapaa toiminta

• Modulaarinen rakenne, "plug and play"

• Pieni koko ja helppo asennus

• Pumppulähteen käyttöikä >100 000 tuntia

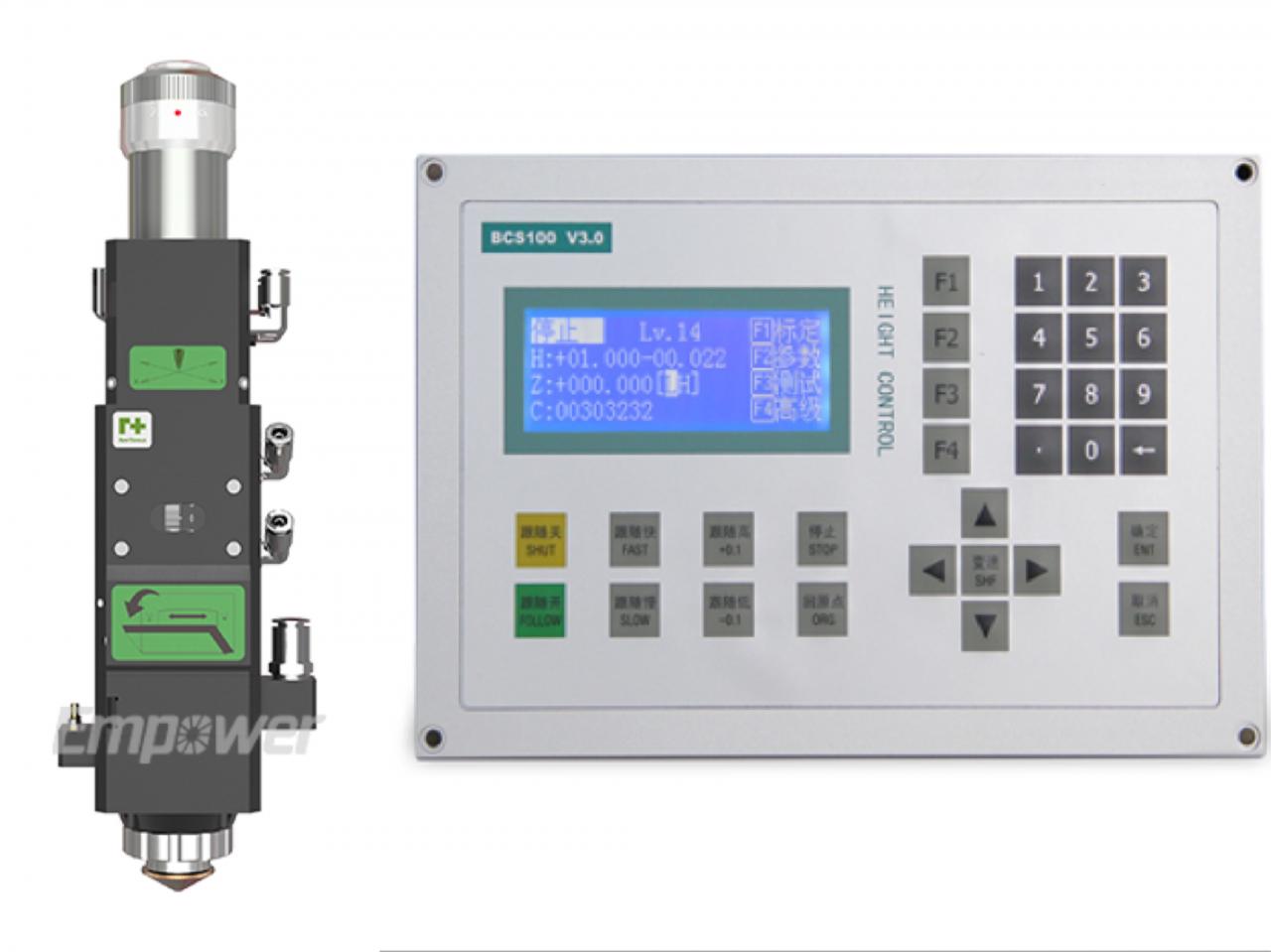

Leikkuupää ja korkeussäädin

• Saatavana kapasitiivisella korkeudentunnistimella.

• Lämpötila-anturit suojaavat optiikkaa ja minimoivat ylikuumenemisen mahdollisuuden.

• 10 mm linssin liike tarkennuksen säätämiseksi.

• Nopea ja helppo pääsy suojalasiin.

• Joustava muotoilu pistekoon optimoimiseksi.

• Tasainen apukaasun virtaus.

• Kompakti, kevyt muotoilu.

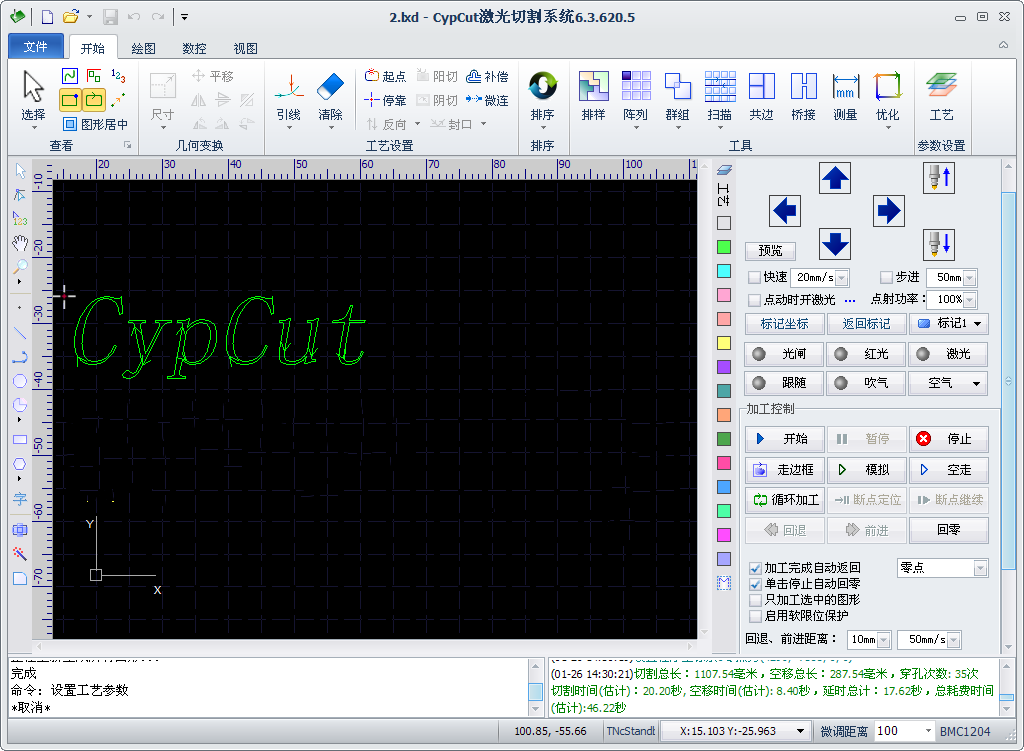

Cypcut leikkausjärjestelmä

• Automaattinen korkeudensäätö

• Ohjelmistosuojaus

• Lasersäteen tehonsäätö

• Äkillinen sammutuspisteen jatkamistoiminto

• Sammakkohyppy ja automaattinen reunan paikannustoiminto

• Reaaliaikainen vaste välttää signaalin viiveen, joka aiheuttaa pyöreän reunan

Erittely

Pääkomponenttien luettelo
Ei.	Komponentin nimi	Valmistaja - Alkuperäpaikka
1	Työstökone	Levyjen hitsauskone - Dahan
2	Koneen säde	Alumiinipalkki - Dahan
3	Kuitu laserlähde	Raycus/Max 1000W--Kiina
4	Laserpää	Raytools - Kiina
5	Leikkausjärjestelmä	Cypcut - Kiina
6	Servomoottori ja ohjain	Schneider - Ranska
7	Nopeudenrajoitin	Shimpo - Japani
8	Ohjauskiskot	Hiwin - Taiwan
9	Hammastanko ja hammaspyörä	YYC Taiwanista
10	Suhteellinen venttiili	SMC - Japani
11	Jäähdytyslaite	Hanli - Kiina

Tekniset tiedot
Laser teho	1000W
Leikkausala (mm) (P × L)	3000mm × 1500mm
Suurin leikkausnopeus (m/min)	120 m/min
Max kiihdytetty	1.5G
Paikannustarkkuus	±0,03mmmm
Toistettavuuden tarkkuus	±0,02 mm
Minimilinjan leveys	0,15 mm
Suurin leikkaussyvyys (mieto teräs)	12 mm
Ruostumaton teräs N2	5 mm
Alumiini	3 mm
Ajotapa	Tuotu servomoottori
Lähetystapa	Tuotu hammastanko ja hammaspyörän kaksoisohjain
Sähkövaatimukset	380V/50Hz.60Amp
Tehon kulutus	12 kW
Työkappaleen paino	800kg
Paino	5500kg
Ääriviivan koko (mm)	4800mm × 2700mm × 1900mm (P × L × K)
Ulkoreunan koko lavanvaihtajalla (mm)	8400mm × 3000mm × 2100mm (P × L × K)

Edut ja sovellukset

EDUT:

1, Kustannussäästöt virrankulutuksessa / vain 20-30% CO2-laserleikkauskoneesta samalla teholla.

2, Yksinkertaisten tai monimutkaisten osien joustavuus ja tarkkuusleikkaus

3, ottaa käyttöön tuodun maailmanbrändin kuitulaserin / käyttöikä yli 100 000 tuntia

4, Tuotu servomoottori ja vaihteistojärjestelmä varmistavat tarkan leikkauksen

5, korkealaatuinen leikkaus ilman ylimääräistä viimeistelyä

6, suurempi leikkausnopeus ja tehokas, leikkauslevyn nopeus yli 10 metriä minuutissa

7, kosketukseton leikkaus, mikä tarkoittaa, ettei materiaalissa ole jälkiä tai kontaminaatiota

8, Kyky leikata käytännössä mitä tahansa metallilevyä

SOVELLUKSET:

KÄYTETTÄVÄT MATERIAALIT: Ruostumaton teräs, hiiliteräs, seosteräs, piiteräs, jousiteräs, alumiini, alumiiniseos, galvanoitu levy ja muut metalliputket ja -putket.

SOVELLETTAVA TOIMIALA: Sitä käytetään laajalti teollisessa putkien käsittelyssä, räjähdyssuojatuissa laitteissa, sotilasteollisuudessa, kemianteollisuudessa, öljyn etsinnässä, lampuissa ja lyhtyissä, metallinkäsittelyssä, rautatavaroissa, rakentamisessa jne.

Palvelumme ja edut

Palvelumme

1. Kahden vuoden takuu tälle kuitulaserkoneelle ja kuitulaser-osille; Yhden vuoden takuu muille koneille ja osille.

2. 24 tunnin ammattimainen online-tekninen tuki.

3. Ammattitaitoinen insinööri auttaa asiakasta ratkaisemaan ongelman TM:n, Whatsappin avulla ajoissa, kun ongelma ilmenee.

4. Ilmainen ohjelmistopäivitys.

5. Elinikäinen huolto ja varaosien toimitus.

Edumme

1. Alibaba Authentication Enterprise

2. 12 vuoden vientikokemus

3. 20 vuoden valmistuskokemus

4. OEM- ja ODM-palvelu

5. 24 tunnin verkkopalvelu

6. Jälleenmyyjäverkosto kaikkialla maailmassa

Yksityiskohdat

• Sovellus: LASERLEIKKAUS
• Käytettävä materiaali: metalli
• Kunto: Uusi
• Lasertyyppi: Kuitulaser
• Leikkausala: 3000*1500mm
• Leikkausnopeus: 120m/min
• Tuettu grafiikkamuoto: DXF
• Leikkauspaksuus: 1-10 mm
• CNC vai ei: Kyllä
• Jäähdytystila: VESIJÄÄHDYTYS
• Ohjausohjelmisto: Cypcut
• Laserlähdemerkki: Raycus/IPG/Max
• Laserpää Merkki: Raytools/Precitec
• Servomoottorin merkki: Yaskawa
• Ohjainkisko Merkki: HIWIN
• Ohjausjärjestelmän merkki: Cypcut
• Paino (KG): 5500 KG
• Tärkeimmät myyntivaltit: Pitkä käyttöikä
• Optinen linssi Merkki: Raytools
• Takuu: 1 vuosi
• Sovellettavat toimialat: tuotantolaitos, ohutlevyn käsittely
• Koneen testausraportti: Toimitettu
• Videon lähtevä tarkastus: Mukana
• Takuu ydinkomponenteille: 2 vuotta
• Ydinkomponentit: laserlähde
• Suurin leikkausnopeus (m/min): 120 m/min
• Max kiihdytetty: 1.5G
• Paikannustarkkuus: ±0,03mmmm
• Toistettavuuden tarkkuus: ±0,02 mm
• Minimilinjan leveys: 0,15 mm
• Suurin leikkaussyvyys (mieto teräs): 12 mm
• Ruostumaton teräs N2: 5 mm
• Alumiini: 3mm
• Sähkövaatimukset: 380V/50Hz.60Amp
• Ulkoreunan koko lavanvaihtajalla (mm): 8400mm*3000mm*2100mm (P*L*K)
• Sertifiointi: Sgs
• Tarjottu huoltopalvelu: Online-tuki, ilmaiset varaosat, videotekninen tuki
• Takuuhuolto: Videotekninen tuki, Ei palvelua, Online-tuki, Varaosat, Kenttähuolto- ja korjauspalvelu
