Tuotesovellus

Hydraulisten jarrujen valikoimamme on helppokäyttöinen, helppo käynnistää ja kätevä huoltoon. Se on valtavirran kone metallin taivutusmarkkinoilla, ja sitä käytetään laajalti ohutlevyteollisuudessa.

CNC-hydraulinen jarrukoneen malli Wc67k-80tx3200

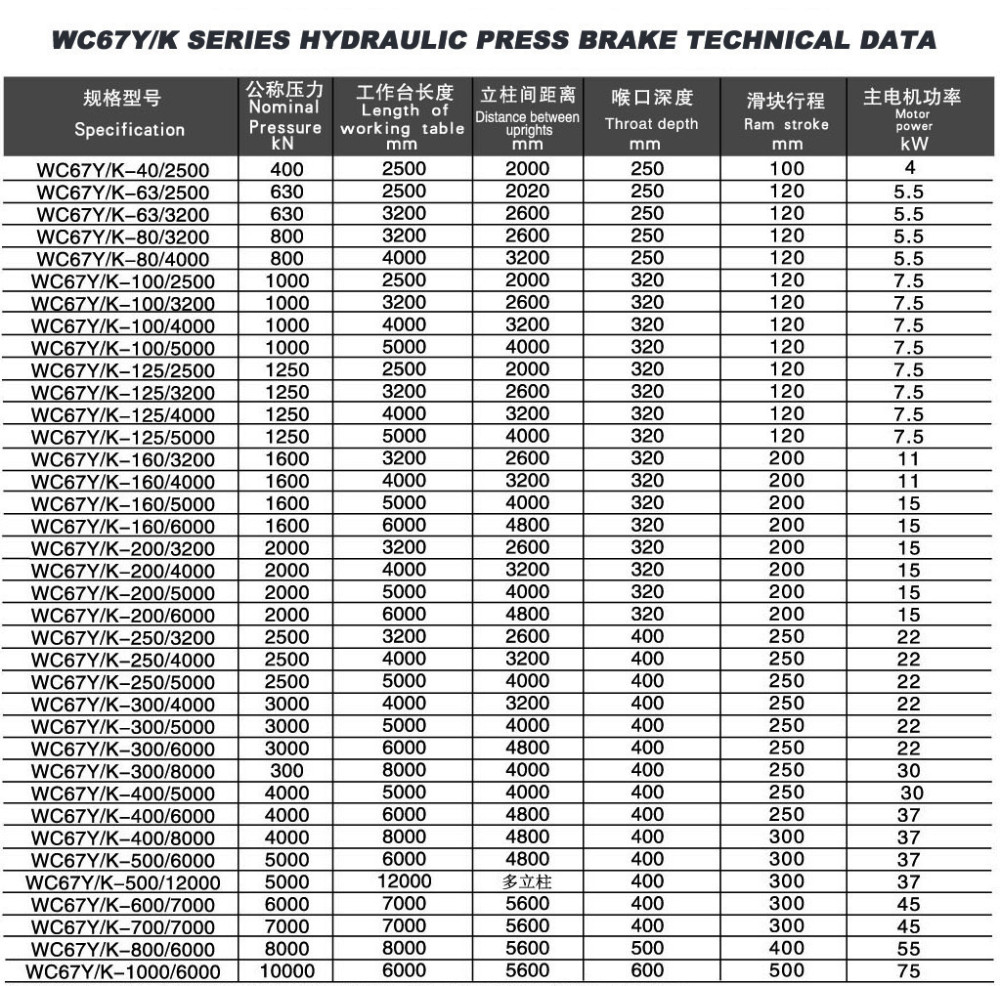

TEKNINEN PARAMETRI
1Koneen malliWC67Y-100TX3200
2Nimellinen paineKN1000
3Työpöydän pituusmm3200
4Leikkauslevyn lujuusMpaób≤450
5Kurkun syvyysmm320
6Ram aivohalvausmm120
7Suurin avauskorkeusmm380
8Päämoottorin tehoKW7.5

Pääpiirteet

1. EU:n virtaviivainen suunnittelu, kaikki koneen osat on suunniteltu tietokoneavusteisen suunnittelun ja CAD/CAE/CAM-ohjelmiston ohjeiden mukaisesti kaikkien komponenttien intensiteetin ja jäykkyyden takaamiseksi.

2. RAYMAX-insinöörit käyttävät parametrista 3D SolidWorksia käyttämällä FEM- ja DOE-analyysiä sekä staattista ja mekanismianalyysiä.

3. Kaikki koneen runko on monoblock-hitsattu kokoonpano korkealaatuisista teräksistä. Hitsauksen jälkeen koneen runko jyrsitään tasapainon ja tarkkuuden varmistamiseksi.

4. Mekaaninen synkroninen mekanismi ja monimutkainen kompensointi on suunniteltu lisäämään työkappaleiden tarkkuutta.

5. Ota käyttöön integroitu hydraulijärjestelmä, luotettavampi ja helpompi huoltaa.

6. Takaosan iskua ja etäisyyttä säädetään moottorilla ja se on säädetty hyvin käsin, säätö näytetään digitaalisilla mittareilla

7. Yksi tuumainen, koneelle suunniteltu jatkuva toimintatila ja peruutus- ja huoltoaika voidaan ohjata aikareleillä

8. Humanistinen turvallisuussuunnittelu kaikissa yksityiskohdissa ja myös tieteellisissä yksityiskohdissa RAYMAX-standardin kautta.

CNC-hydraulinen jarrukoneen malli Wc67k-80tx3200

Vakiovarusteet

1. Kiilakompensointi ylälävistyskiinnityksessä

2. Levyn tukivarret

3. Kokoontaitettava selkänojan sormi

4. Vakioylämuotit ja Multi-V Lower Dies

5. Hydraulinen ja sähköinen ylikuormitussuoja

6. Neliövarsi ja etutukivarret

7. Muotit voidaan suunnitella asiakkaan vaatimusten mukaisesti. Kone varustetaan vakiomuotteilla/muotilla ja piirustus lähetetään. Ja ei-standardi muotit / muotit voidaan suunnitella, jos asiakkaat voivat toimittaa muotit / muottipiirustukset tai työkappaleet, suunnittelemme. Ylempi muotti voidaan tehdä osana.

8. SIEMENS-moottori tai China Hanneng High Quality -moottori

9. Saksa Bosch Rexroth -hydraulijärjestelmä tai KIINAN huipputason Youtong-hydraulijärjestelmä.

10. USA SUNNY Hydraulic Gear Pump tai KIINA Shanghai YONGMING Korkealaatuinen hydraulinen hammaspyöräpumppu, jota käytetään Kiinan lentokoneteollisuudessa.

11. Tiivisteosat ovat JAPAN VALQUA:lta.

12. Saksa SIEMENS tai Ranska SCHNEIDER Main Electric Elements.

13. Taiwan HIWIN kuularuuvi ja kiillotettu tanko 0,05 mm tarkkuudella.

14. ESTUN E21 NC -järjestelmä tai muu cnc-ohjainjärjestelmä.

CNC-hydraulinen jarrukoneen malli Wc67k-80tx3200

E21 NC -ohjainjärjestelmän ominaisuudet

1. Takamittarin paikannusohjaus.

2. Älykäs paikannusohjaus.

3. Yksipuolinen ja kaksisuuntainen asemointi, joka eliminoi karan välyksen tehokkaasti.

4. Sisäänvetotoiminnot.

5. Automaattinen viitehaku.

6. Yhden näppäimen parametrien varmuuskopiointi ja palautus.

7. Nopea sijainnin indeksointi.

8. 40 ohjelman tallennustilaa, jokaisessa ohjelmassa on 25 vaihetta.

9. Virransuojaus.

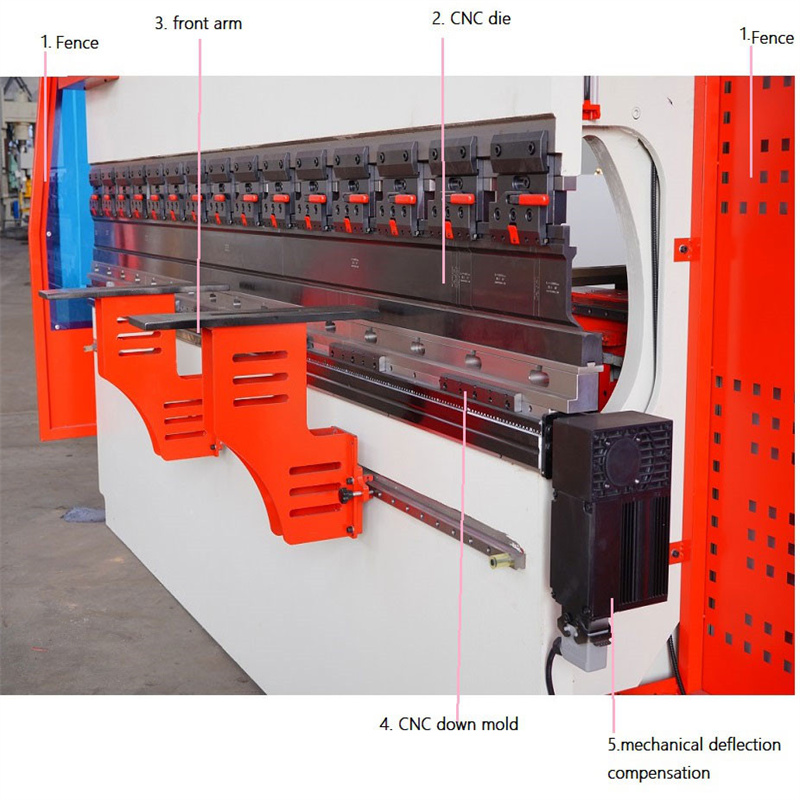

10. mm/tuumaa, kiina/englanti . Yksityiskohtaiset kuvat

Kuinka laskea taivutusvoima?

8 (suhde) x 2 mm (paksuus) x 2,5 metriä (leveys) = 40
Tarvitset siis WC67Y-40T/2500 jarrun taivuttamiseen 2 mm paksu x 2500 mm leveä pehmeä teräs.

FAQ

Q1. Oletko tehdas- tai kauppayhtiö ja missä olet?

V: Olemme tehdas, joka sijaitsee Anhuissa, Kiinassa, kuljetus on kätevää.

Q2. Kuinka kauan koneen takuuaika on?

V: 12 kuukautta. Koneellamme on 1 vuoden takuu, lukuun ottamatta kuluvia osia ja virheellisen käytön/huolimattomuuden aiheuttamia vaurioita. Tämän ajanjakson jälkeen voit silti nauttia palvelustamme koko ajan.

Q3. Onko yritykselläsi sertifikaattia?

V: Kyllä. Meillä on CE, ISO 9001 ja niin edelleen.

Q4. Onko sinulla koneen käyttöohje?

V: Kyllä. Meillä on englanninkielinen koneen käyttöopas koneen mukana.

Q5. Mikä on toimitusaika?

V: Yleensä tilauksen viimeistely kestää 15-25 työpäivää. Tarkka toimitusaika varmistuu lisäviestillä.

Q6. Voinko laittaa tuotteisiin oman LOGOn?

V: Kyllä. Tuotteisiin voi laittaa oman LOGOn. Liittyvät tuotteet ",

Yksityiskohdat

  • Liukusäätimen isku (mm): 120 mm
  • Automaattinen taso: Puoliautomaattinen
  • Kurkun syvyys (mm): 320 mm
  • Konetyyppi: Vääntötanko
  • Työpöydän pituus (mm): 3200
  • Työpöydän leveys (mm): 200 mm
  • Mitat: 3300x1500x2200 mm
  • Kunto: Uusi
  • Materiaali / metalli Käsitelty: messinki / kupari, ruostumaton teräs, seos, hiiliteräs, alumiini, muovi, PVC, hiiliteräs, ruostumaton teräs, alumiini
  • Automaatio: Automaattinen
  • Lisäpalvelut: Päätteen muodostus
  • Paino (KG): 6000
  • Moottorin teho (kw): 7,5 kW
  • Tärkeimmät myyntivaltit: kilpailukykyinen hinta
  • Takuu: 2 vuotta
  • Sovellettavat toimialat: Hotellit, vaateliikkeet, rakennusmateriaaliliikkeet, konekorjaamot, tuotantolaitokset, ruoka- ja juomatehdas, maatilat, ravintolat, kotikäyttö, vähittäiskauppa, ruokakauppa, painoliikkeet, rakennustyöt , energia ja kaivostoiminta, ruoka- ja juomaliikkeet , Muut, Advertising Company
  • Showroom Sijainti: Yhdysvallat, Vietnam, Filippiinit, Indonesia, Meksiko, Thaimaa, Sri Lanka, Bangladesh, Malesia
  • Markkinointityyppi: Tavallinen tuote
  • Koneen testausraportti: Toimitettu
  • Videon lähtevä tarkastus: Mukana
  • Takuu ydinkomponenteille: 2 vuotta
  • Ydinkomponentit: Laakeri, Moottori, Vaihteisto, PLC
  • Tuotteen nimi: Hydraulic Press Brake
  • Väri: Räätälöity
  • Jännite: 220V/380V/415V/440V/räätälöity
  • Tyyppi: Hydraulinen metallin taivutuskone
  • Sähköelementit: Saksa Siemens
  • Ohjausjärjestelmä: Estun E21
  • Paino: 6000 kg
  • Sertifiointi: ISO 9001:2000
  • Tarjottu huoltopalvelu: Online-tuki
