Cnc-puristinjarru valosähköisellä suojalla, sähköhydraulisella synkronisella taivutuskoneella

Sähköhydraulinen puristusjarru

RAYMAX-puristusjarrussa on CNC-kruunujärjestelmä parantaa laatua, servokäyttöinen takamittarijärjestelmä
lisääntyneet nopeudet ja 3D-kykyinen graafinen ohjausyksikkö, joka simuloi taivutussarjoja ja törmäyspisteitä. Siinä on myös GENIUS-sarjan koneiden työskentelynopeuksia, iskua, päivänvaloa ja puristuskapasiteettia. Tulevaisuus – nousevien energiakustannusten ja markkinoilla tarjottavien yhä kustannustehokkaampien nopeusohjattujen taajuusmuuttajien ansiosta nopeussäädetyt ratkaisut ovat kehityksessä.

Tuotetiedot

Tyyppi	63T/2500	80T/3200	100T/3200	160T/3200	200T/3200	250T/3200	300T/3200
Nimellisvoima (KN)	630	800	1000	1600	2000	2500	3000
Taivutuspituus (mm)	2500	3200	3200	3200	3200	2700	3200
Pystyetäisyys (mm)	1900	2700	2700	2700	2700	2700	2700
Kurkun syvyys (mm)	350	350	400	400	400	400	400
Liukusäätimen liike (mm)	170	170	200	200	200	200	200
Suurin aukko (mm)	380	380	420	420	420	420	420
Pääteho (kw)	5.5	7.5	7.5	11	15	15	22
Crowing sylinterit	2	3	3	3	3	3	3
Ohjausakselit	3+1	3+1	3+1	3+1	3+1	3+1	3+1
X-akselin liike (mm)	500	500	500	500	500	500	500
X-akselin nopeus (mm/s)	200	200	200	200	200	200	200
Kokonaismitta (PxLxK) (mm)	3100x1450x2050	3500x1550x2100	3500x1580x2400	3500x1650 x2500	3500x1680 x2550	3500x1700 x2600	3500x1800 x2730
Paino (tonnia)	5.8	7.8	8.5	11	14.2	15.6	16.8

Tuotteen kokoonpano

DA-53T ohjausjärjestelmä

*"Pikanäppäin"-kosketusnavigointi

*10,1" korkean resoluution värillinen TFT

*Jopa 4 akselia (Y1,Y2 + 2 lisäakselia)

* Kruunujen ohjaus

*Työkalu / materiaali / tuotekirjasto

*Servo- ja taajuusmuuttajaohjaus

*Kehittyneet Y-akselin ohjausalgoritmit suljetun ja avoimen silmukan venttiileille.

*TandemLink (valinnainen)

*USB-muistitikun liitäntä

*Profile-T offline-ohjelmisto

Nopeat kiinnikkeet

* Vakiokokoiset kaksois-V-alemmat muottipuristimet, joissa on eri kokoisia ja erimuotoisia valittavissa olevia uria, jotka ovat käteviä muottien vaihtoon, pystyvät taivuttamaan tavallisia levyjä, korkean kustannus-suorituskykysuhteen CNC-kaksois-V-suulakkeella, kätevä segmentoitujen muottien asennukseen.

Taiwan HIWIN palloruuvi ja lineaarinen ohjauskisko

* Varustettu Taiwanin HIWIN-palloruuvilla ja lineaarisella ohjauskiskolla, backgauge käyttää vaakasuoraa asennuskuorirakennetta, jolla on korkea vakaus, yksikuorinen kaksoisohjainkisko, korkea tarkkuus, X-akselin käyttö, automaattinen CNC-järjestelmä

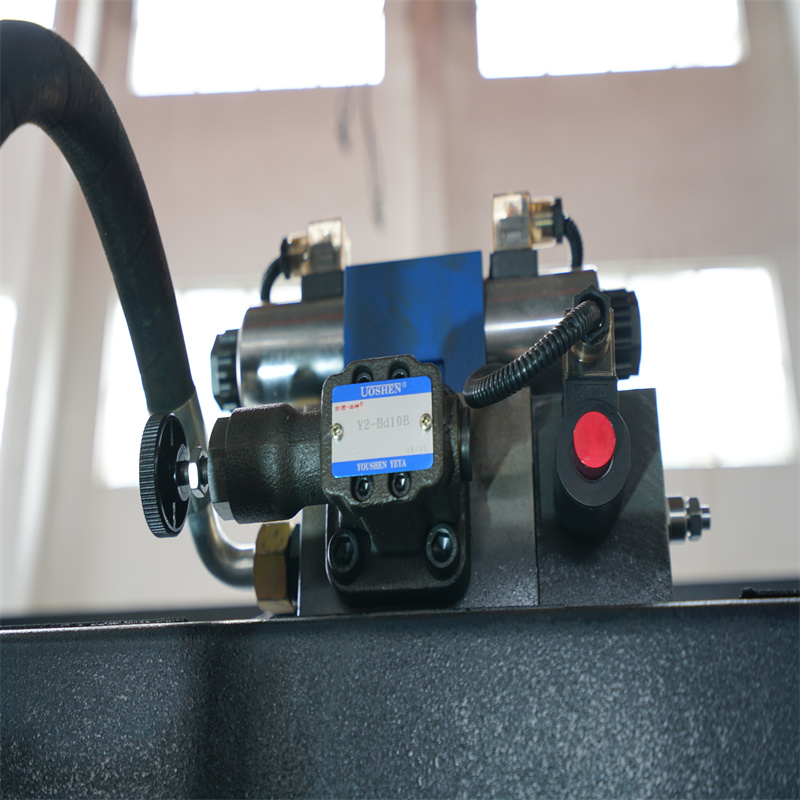

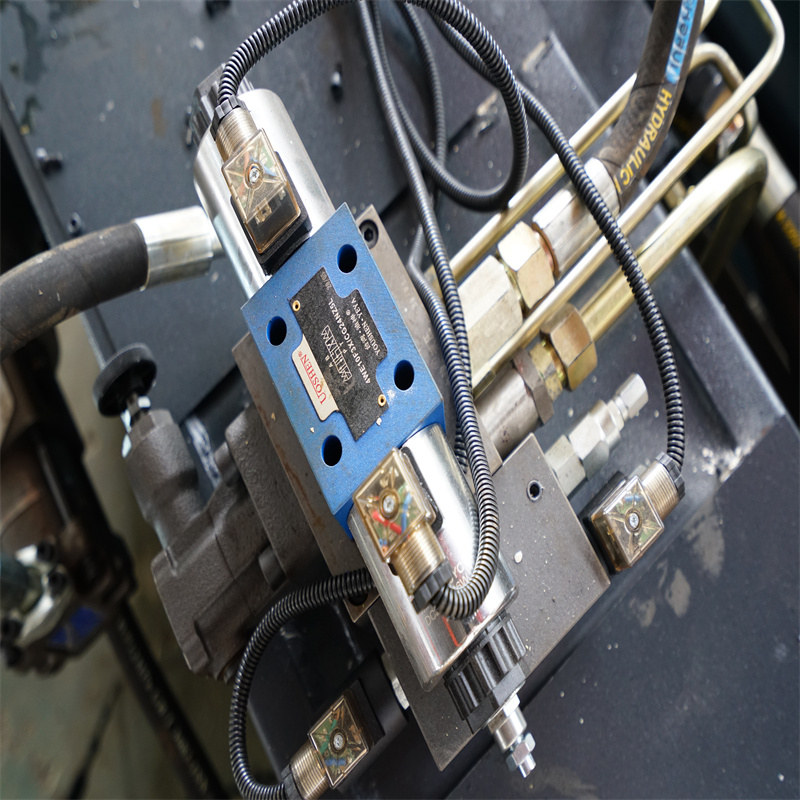

Maailmankuulu hydraulinen arvosarja

Ota käyttöön paras laatu Saksan BOSCH REXROTH -sylinteriventtiili varmistaaksesi korkean suorituskyvyn ja korkean luotettavuuden, ei vuotoja ja vikoja.

V-akselin mekaaninen kauraus

V-akselin mekaaninen crowing, parantaa taivutuskulman tarkkuutta ja lineaarisuutta

Siemensin moottori

Takaa koneen käyttöiän ja vähentää melua työskentelyn aikana

Jalkakytkin

*Se on liikuteltava ja voi pysäyttää toiminnan milloin tahansa hätäpainikkeella. Käyttöiän pidentäminen ja valinnainen herkkyys. Se on luotettavampi.

Manuaalinen takamittarisormi

*2-5 takamittasormea (vakio 3)

0il pumppu

* Amerikkalainen maailmankuulu hydraulipumpun merkki. Se toimii hyvin ja tarjoaa suuren tehon koko järjestelmälle. Sunny-pumpun käyttö varmistaa pumpun käyttöiän ja alhaisemman melun.

42CrMo työkalut

* Suulakkeet on valmistettu 42CrMo-teräksestä, kovuus lämpökäsittelyn jälkeen jopa 42 astetta, mikä varmistaa muotin käyttöiän

Espanja FAGOR Ritilävivain

*Liukusäätimen asennon signaali palautetaan säätimeen Espanjan FAGOR-ritiläviivaimella, jonka jälkeen CNC-ohjain säätää polttoainesäiliön määrää muuttamalla synkronisen venttiilin aukon kokoa, mikä ohjaa liukusäädintä (Y1 ,Y2) käymään samalla taajuudella, säilyttäen rinnakkaisuuden työpöydän tila.

Tehokas kaappi

*Ranskalainen Schneider Electrics varmistaa koneen vakauden ja Estun-servokäyttö ohjaamaan X-, Y-akselien tarkkuutta.

*Avoin ovi

*Virta pois

Yksityiskohdat

• Liukusäätimen isku (mm): 120 mm
• Automaattinen taso: Täysin automaattinen
• Kurkun syvyys (mm): 320 mm
• Koneen tyyppi: Synkronoitu
• Työpöydän pituus (mm): 3200
• Työpöydän leveys (mm): 3200 mm
• Mitat: 3500x1700x2200mm
• Kunto: Uusi
• Alkuperäpaikka: Kiina
• Materiaali / Metallikäsitelty: messinki / kupari, ruostumaton teräs, metalliseos, hiiliteräs, alumiini
• Automaatio: Automaattinen
• Lisäpalvelut: Leikkaus
• Vuosi: 2021
• Paino (KG): 2800
• Moottorin teho (kw): 13,5 kW
• Tärkeimmät myyntivaltit: Automaattinen
• Takuu: 2 vuotta
• Sovellettavat toimialat: Hotellit, vaateliikkeet, rakennusmateriaaliliikkeet, konekorjaamot, tuotantolaitokset, ruoka- ja juomatehdas, maatilat, ravintolat, kotikäyttö, vähittäiskauppa, ruokakauppa, painoliikkeet, rakennustyöt , energia ja kaivostoiminta, ruoka- ja juomaliikkeet , Muut, Advertising Company
• Showroom Sijainti: Ei mitään
• Markkinointityyppi: Uusi tuote 2021
• Koneen testausraportti: Toimitettu
• Videon lähtevä tarkastus: Mukana
• Takuu ydinkomponenteille: 2 vuotta
• Ydinkomponentit: laakeri, moottori, pumppu, PLC, moottori
• CNC-ohjausjärjestelmä: DA53T
• Toiminto: Pellin taivutus
• Teho: 13kw
• Tuotteen nimi: paina jarrua
