Cnc Servo Press Brake 250t/3.2m 3+1 Axis 3 Meter metallilevypuristinjarru

Pääominaisuus

1. Hitsatulla teräsrakenteella, normalisoimalla ja korkeataajuisella tärinällä stressin poistamiseksi, työstökoneiden yleisen tarkkuuden varmistamiseksi, on erinomainen jäykkyys, vääristymisen esto ja kallistuksen esto.

2. Kaksipuoliset pääsylinterit kuuluvat sähköhydrauliseen CNC-taivutuskoneen CNC-akseliin, jossa Y1, Y2-akselit, synkronoidut yhteensopivat Saksasta tuodun hydraulisen servoventtiilin ja saksalaisen HEIDENHAIN-ritilän suljetun silmukan kanssa, tarkka palaute, liukusäätimet toimivat tarkasti, toista liukusäätimen tarkkuus ja yhdensuuntainen tarkkuus voivat olla /- 0,01 mm.

3. Automaattinen hydraulinen kupera kompensointijärjestelmä työpöydälle (V-akseli), joka käsittelee työkappaleen liukusäätimen muodonmuutosvaikutusta taivutuksen aikana. CNC-järjestelmän automaattisesti säätämät kompensaatioluvut, kätevä ja tarkka. (mekaaninen kompensointitaulukon rakenne valinnaiselle)

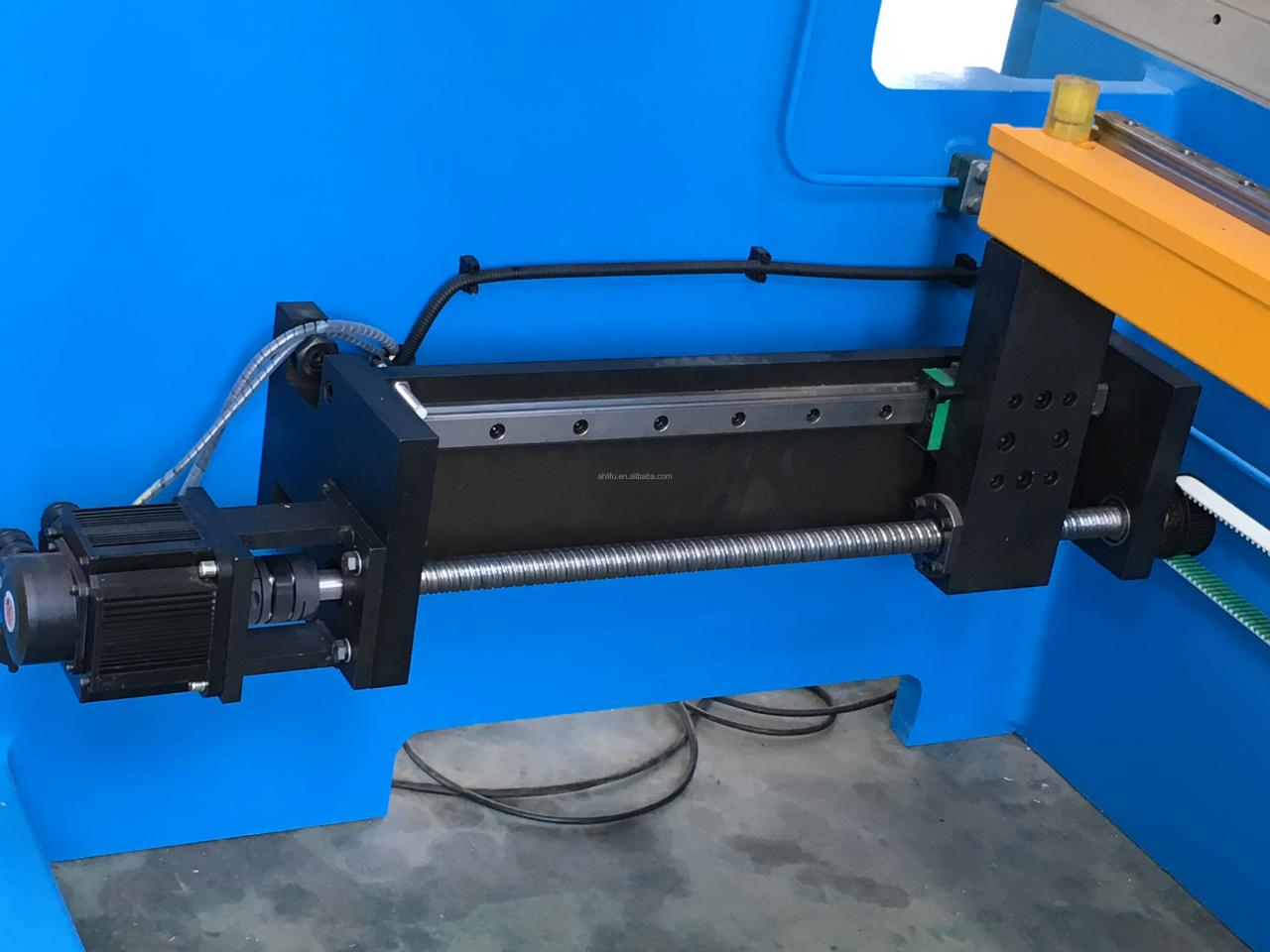

4. Takamittari (etu- ja takasijainti) on CNC-taivutuskoneen X-akseli, jota ohjaa servomoottori, CNC-järjestelmä, voimansiirto tarkkuuspalloruuvin, lineaarisen ohjaimen, synkronisen hihnapyörän kautta, ajaa nopeasti, paikannustiedot tarkasti. (Käyttäjät voivat laajentaa R-akselia tai R1-akselia, R2-akselia, Z1-akselia, Z2-akselia jne.)

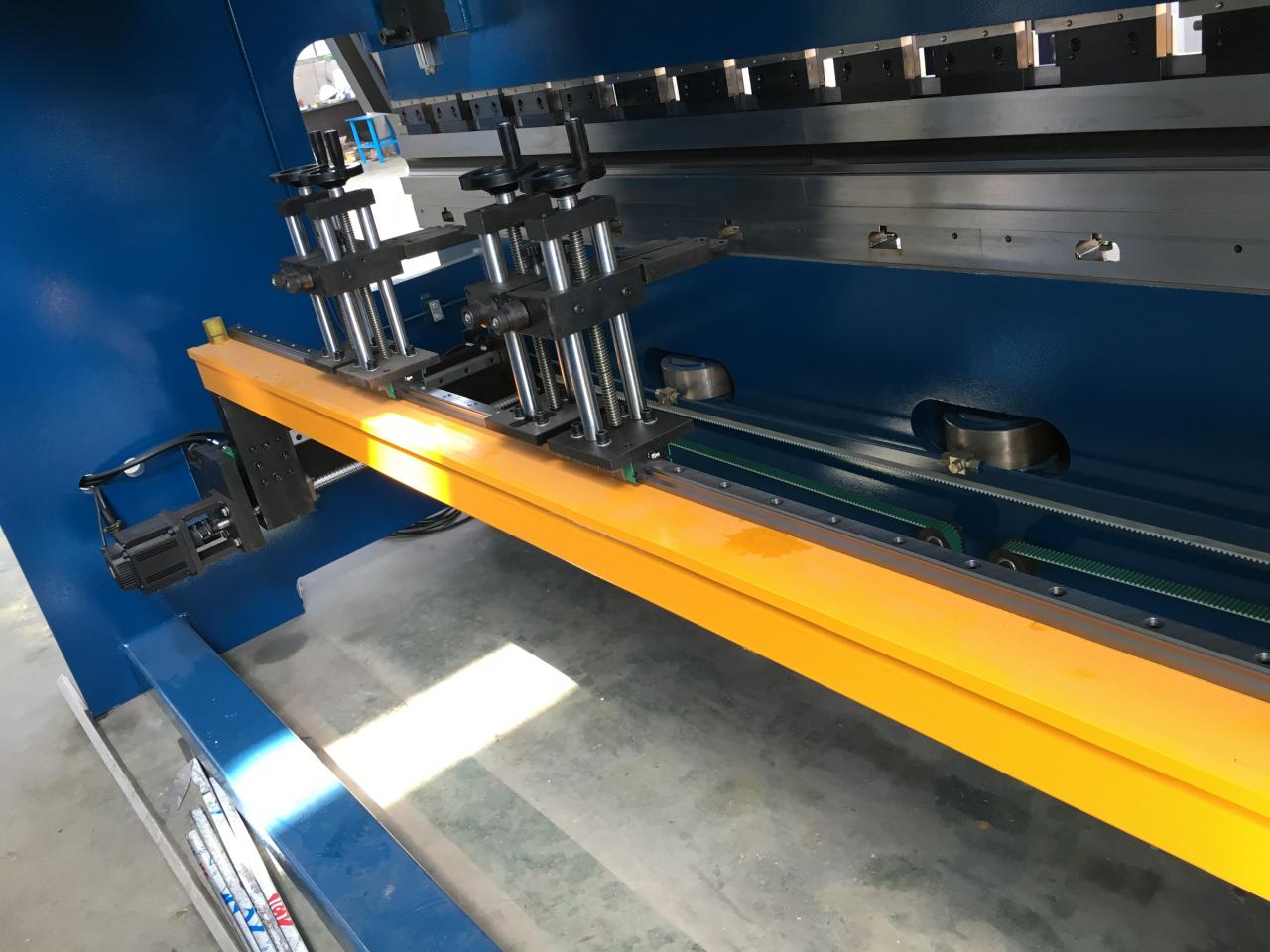

5. Etusyöttölaite liikkuu sivusuunnassa tarkan lineaariohjaimen kautta, ohjaa helposti käsivarsien välistä etäisyyttä. Säädettävä korkeus, mikä parantaa huomattavasti työkappaleen taivutuksen mukavuutta.

6. Nopealla kiinnityslavan taivutusmuotilla, joka on yhteensopiva taipuman kompensointimekanismin kanssa. Yhdistetty modulaarinen CNC-taivutusmuotti korkean tarkkuuden ja taivutuksen tehokkuuden varmistamiseksi. Alamuotin asennon säätö kätevää erilaisissa työolosuhteissa.

7. Koneen molemmissa päissä on ritiläviivaimet, joilla mitataan tarkka etäisyys luistin ja työpöydän välillä. Koneen rungolla varustettu C-tyyppikilpi, C-levyyn asennettu ritilä estämään pilarin muodonmuutoksen vaikutuksen liukusäätimen asentoon. Liukusäätimen asennon palautetiedot siirretään numeeriseen ohjausjärjestelmään välittömästi arvioituun servoventtiilin ohjaussignaaliin S1 ~ S2 ja lähtöön, ohjaa kahden hydraulisen servoventtiilin ulostulovirtausta niin, että kaksi sylinteriä synkronoidaan.

Toiminnot palkkirakenne neljän pisteen asemointiin, hyvä vakaus, Y1, Y2-akseli voidaan ohjelmoida yksilöllisesti, voidaan istuttaa osittaiseen tilaan, kartiomainen taivutus (kalteva taivutus).

Keskeytä paineen ylläpito taivutusmuovauksen jälkeen vähentääksesi työkappaleen kimmoisuutta, paineen ylläpitoaika voidaan asettaa.

8. Turvapuomi koneen ympärillä ja valosähköinen suojalaite työturvallisuuden varmistamiseksi. (valinnainen lasersuojalaite)

Tekninen parametri

EI	Tuote	Arvo	Yksikkö
1	Nimellinen voima	1000	KN
2	Työpöydän pituus	2500	mm
3	Reikien välinen etäisyys	2020	mm
4	kurkun syvyys	320	mm
5	Ram matka	120/150	mm
6	Max avautumiskorkeus	320/350	mm
7	Päävoima	7.5/11	KW
8	Kurkun syvyys	320	mm
9	Paino	6000	kg
10	Ulottuvuus	250016002400	mm

Tärkeimmät ulkoistusosat

EI	Osan nimi	Ulkoistava valmistaja
1	Synkroninen ohjaus suhteellinen venttiili	Bosch Rexroth
2	Suhteellinen paineensäätöventtiili	Bosch Rexroth
3	Öljypumppu	Bosch Rexroth
4	Sinettisormus	Japani VALQUA
5	Putken liitin	EMB
6	Moottori	Siemens
7	Sähkö	Schneider
8	Palloruuvi	Taiwan HIWIN
9	Lineaarinen opas	Taiwan HIWIN
10	ritilä viivain	Heidenhain
11	Servo moottori	ESTUN

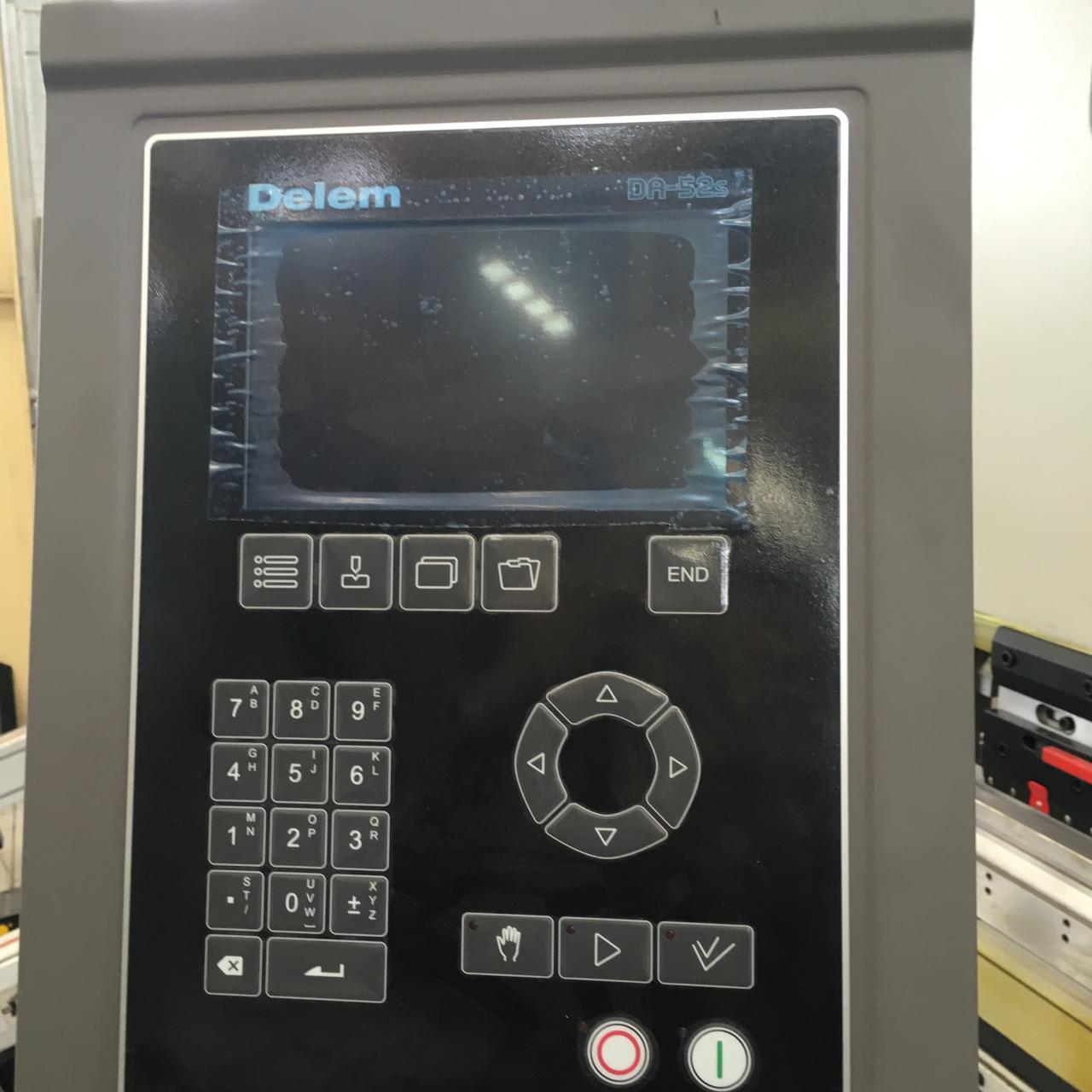

12	CNC-järjestelmä	DA52S CNC-järjestelmä

HUOMAA: cnc-ohjausjärjestelmä ESA S530, ESA S540, ESA S550, DA56S, DA66T, DA69T, DNC880S, MODEVA12S jne.

Yksityiskohtaiset kuvat

Palvelumme

Ennakkomyyntipalvelu

1. 24 tuntia verkossa, vastaus 2 tunnissa, ratkaisu 48 tunnissa.

2. Suosittele sopivinta konetta asiakkaan tarkoituksen mukaan,

3. Näytetestauksen tuki,

4. Tehdasvierailu on tervetullutta.

Huoltopalvelu

1. Tarjoa ratkaisu yhdessä päivässä, ratkaise valitus 2 päivässä.

2. Koulutus koneen asentamiseen ja käyttöön

3. Insinöörejä, jotka voivat huoltaa koneita ulkomailla

4. Alennus pitkäaikaiselle yhteistyöasiakkaalle

5. Takuu 2 vuotta

Pakkaus & Toimitus

1) ennen pakkaamista työstökone testataan 48 tunnin ajan varmistaakseen, että kaikki laitteet ovat 100% laadukkaita.

2) ennen lastausta vakaa pakkaus, ammattitaitoinen ja ammattitaitoinen kuormaaja vähentää tuotteen vaurioita kuljetuksen aikana.

3) kiinnitimme koneemme säiliöön teräslangalla, jonka sisällä on suojattu hyvin kuljetuksen aikana

4) purkaminen, käytämme puista kaappia, suojaamme konetta ja sitä voidaan helposti käyttää trukilla koneen purkamiseen.

FAQ

1. Entä koneen laatu? Olemme huolissamme laadusta.

RE: RAYMAX on kypsä tuotemerkki KIINASSA monien vuosien teknologiatutkimuksen ansiosta. Suunnittelumme, mukaan lukien rakenne ja yksityiskohtainen turvallisuus ja tarkkuus, on parantunut huomattavasti ja voi vastata kaikkia CE-standardeja tai tiukempia standardeja. Koneemme jaetaan maailmanlaajuisesti noin 50 maahan, joissa on metallilevyteollisuutta, on Brilliant-koneita. Ja missä on koneemme, siellä on hyvä maine ja päätelaitteiden käyttäjätyytyväisyys

2. Voiko koneen hinta olla enemmän alennusta?

RE: 1. RAYMAX tarjoaa aina korkealaatuisen koneen, jolla on 10 vuoden kokemus, koneellamme on tarpeeksi laatustandardeja varmistaakseen, että kone voi toimia enemmän kuin todellinen takuuaika. Näin säästämme paljon ja ajattelemme etukäteen asiakkaiden puolesta.

RE: 2. Oikeastaan RAYMAX ajattelee myös hintatasoamme, tarjoamme varmasti laatu=hinta ja hinta=laatu, sopivan hinnan ja asiakkaillemme hyväksyttävän ja koneillemme kestäviä. Tervetuloa neuvottelemaan kanssamme ja saamaan hyvän tyytyväisyyden.

3. Entä Kiinan tehtaasi?

RE: RAYMAX sijaitsee MaAnShan Cityssä, AnHuin maakunnassa, joka on johtava alue Kiinassa ja myös maailmanlaajuisesti metallilevyratkaisukoneiden keskuksena. Olemme työskennelleet tällä alueella noin 10 vuotta. Rikkaat kokemukset tältä alalta ammattimaisella teknisellä tuella ja suuntautuneella palvelulla.

Yksityiskohdat

Liukusäätimen liike (mm): 100 mm
Automaattinen taso: Täysin automaattinen
Kurkun syvyys (mm): 250 mm
Konetyyppi: Vääntötanko, paina jarrua
Työpöydän pituus (mm): 3200
Työpöydän leveys (mm): 160 mm
Kunto: Uusi
Alkuperäpaikka: Anhui, Kiina
Materiaali / metalli Käsitelty: ruostumaton teräs, alumiiniteräs, seosteräs, rautateräs jne
Automaatio: Automaattinen
Lisäpalvelut: Lävistys
Vuosi: 2020
Paino (KG): 6000
Moottorin teho (kw): 7,5 kW
Tärkeimmät myyntivaltit: Monitoiminen
Takuu: 3 vuotta
Sovellettavat toimialat: rakennusmateriaaliliikkeet, konekorjaamot, tuotantolaitokset, maatilat, kotikäyttö, vähittäiskauppa, kirjapainot, rakennustyöt , energia ja kaivostoiminta
Showroomin sijainti: Egypti, Kanada, Turkki, Italia, Ranska, Vietnam, Peru, Saudi-Arabia, Indonesia, Pakistan, Intia, Meksiko, Venäjä, Espanja, Thaimaa, Marokko, Kenia, Etelä-Korea, Chile, Arabiemiirikunnat, Kolumbia, Algeria, Romania, Bangladesh, Etelä-Afrikka, Kazakstan, Ukraina, Nigeria, Uzbekistan, Tadžikistan
Markkinointityyppi: Uusi tuote 2020
Koneen testausraportti: Toimitettu
Videon lähtevä tarkastus: Mukana
Takuu ydinkomponenteille: 3 vuotta
Ydinkomponentit: laakeri, moottori, pumppu, paineastia, moottori
Teho: Hydraulinen
Raaka-aine: levylevy
Käyttökohteet: Metallilevyn taivutus
Suojaus: Suoja
Moottori: SIEMENS BEIDE
Sähkölaite: SCHNEIDER
Hydraulijärjestelmä: REXROTH
Nimellispaine (kN): 10000
Sertifiointi: ce
