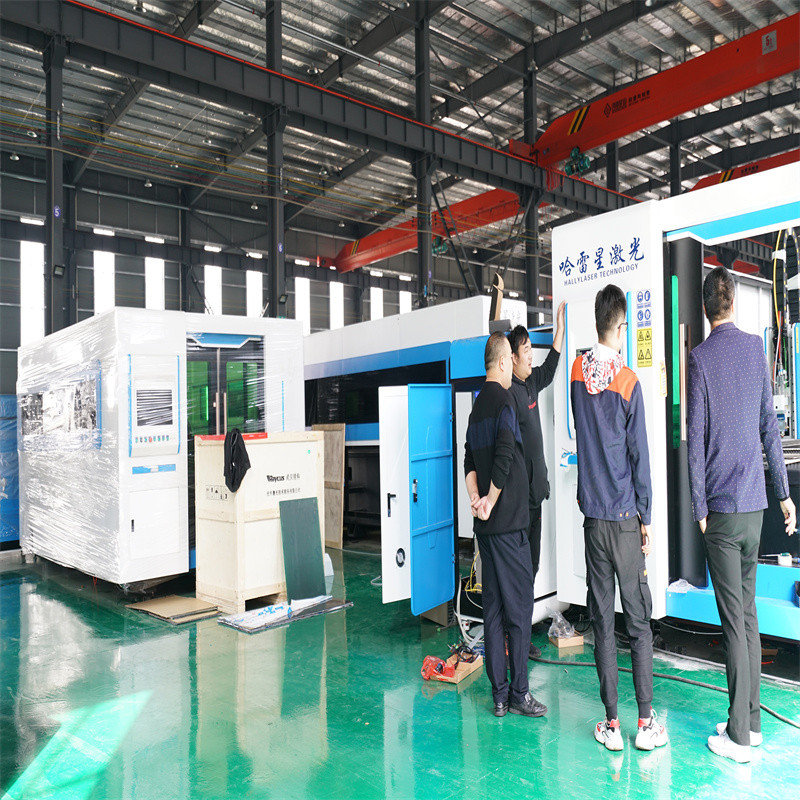

Cnc-levymetallikuitu laserleikkauskone

Tuotteen Kuvaus

Kuitulaserleikkauskone on korkean suorituskyvyn iskunkestävä portaalityyppinen laser, joka on rakennettu teolliseen käyttöön. Suunnittelu sisältää koko koneen kattavan jäähdytys-, voitelu- ja pölynkeräysjärjestelmän, joka takaa kestävyyden ja pitkäikäisyyden. Automaattinen korkeudensäätö pitää polttovälin vakiona ja varmistaa laadukkaan lopputuloksen.

Kuitulaserleikkauskone on korkean suorituskyvyn iskunkestävä portaalityyppinen laser, joka on rakennettu teolliseen käyttöön. Suunnittelu sisältää koko koneen kattavan jäähdytys-, voitelu- ja pölynkeräysjärjestelmän, joka takaa kestävyyden ja pitkäikäisyyden. Automaattinen korkeudensäätö pitää polttovälin vakiona ja varmistaa laadukkaan lopputuloksen.

ominaisuudet

# Raycus-lasergeneraattori

# Shanghai Cypcut System

# Yaskawa servomoottori

# Automaattitarkennusjärjestelmä

# Swiztland Raytoolsin laserpää

# wifi-kaukosäädin

# Schneider Electric Devices

# Punaisen valon sijainti

# Neliömäinen putkihitsattu sänky

# HIWIN-kisko

# Saksalainen teline

# Korkea pehmeä kulutusta kestävä hinausköysi

# DLY vedenjäähdytin 1,5-2P, kaksoislämpötila ja kaksoissäätö

# Erittäin joustava, nopea, kulutusta kestävä kaapeli

# Jätteenkeräysjärjestelmä

# Automaattinen pölynpoistojärjestelmä

Rungon rakenne

Tukeva levyhitsaus ja karkaistu raskaan koneen runko metallilevyjen leikkaamiseen.

Portaali:

Alumiiniseoksen painevalu, integroitu kastelupalkki. Sen etuna on kevyt ja vakaa rakenne, energiansäästö, kevyt paino, pieni inertia ja hyvä dynaaminen suorituskyky.

Laserpää

Raytools Fiber Laser -leikkauspää, jossa on törmäyksenestotoiminto, hyvä tiivistys, korkean paineenkestävä, automaattinen seurantajärjestelmä ja törmäyksenesto- ja pysäytysjärjestelmä voivat suojata hyvää leikkauslaatua ja pidentää linssin käyttöikää.

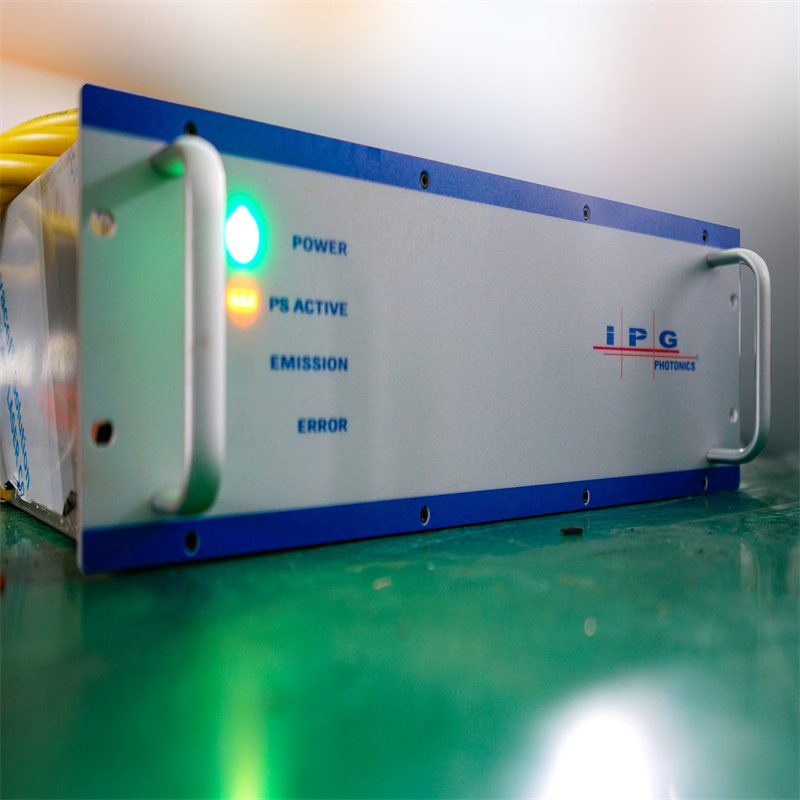

Lasergeneraattori

Kuitulaserlähde, käytetty IPG-, Raycus- tai MAX-laser, parempi suorituskyky, erittäin alhainen melutaso, korkea vakaus ja erittäin pitkä käyttöikä 100 000 tuntia.

Ohjain

Ohjauspaneeli, voit suunnitella haluamasi kuviot täällä. Tai voit tuoda kuvioita USB-muistitikulla. Varusta Cypcut- tai NC-Studio (Weihong) -ohjausjärjestelmällä, kiinalaiset huippumerkit. Integroitu erikoistoimintomoduuli laserleikkauksen ohjaukseen, tehokas, hyvä ihmisen ja koneen välinen käyttöliittymä ja helppokäyttöinen. Kahvaohjaus, helppokäyttöinen. Voit ohjata konetta 40 metrin säteellä.

Moottori ja kuljettaja

Japani Yaskawa merkki. Panasonic yms merkit valinnaiseksi.

Parametri
Laserkoneen leikkausalue	3000x1500mm (muu kokoa voidaan mukauttaa, kuten 6000x1500mm)
Lasergeneraattori	Raycus 1000W
Laseraallon pituus	1064 nm
Voimansiirtojärjestelmä	Vaihteen kiskot
X-, Y-akselin sijainnin tarkkuus	±0,01 mm
X-, Y-akselin toiston sijainnin tarkkuus	±0,01 mm
X, Y MAX liikkumisnopeus	30m/min
Leikkauspaksuus	Eri materiaalit ovat erilaisia

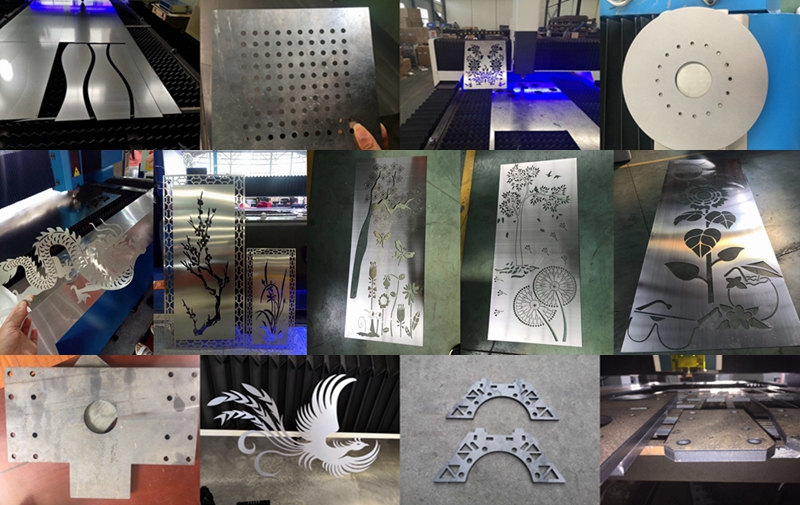

Sovellus

Saatavana metallilevyjen, kuten ruostumattoman teräksen, hiiliteräksen, kuparin, messingin, seosteräksen, alumiinin, kullan, hopean, titaanin ja niin edelleen, leikkaamiseen. CNC-kuitulaserleikkauskoneet metallia

Käytetään laajasti ohutlevyjen käsittelyssä, laivanrakennuksessa, autoissa, rautatieliikenteessä, maatalouskoneissa, mainostauluissa, keittiövälineissä, koneissa, hisseissä ja niin edelleen.

Yksityiskohdat

• Sovellus: LASERLEIKKAUS
• Käytettävä materiaali: metalli
• Kunto: Uusi
• Lasertyyppi: Kuitulaser
• Leikkausala: 1500*3000mm
• Leikkausnopeus: 1-30m/min
• Tuettu grafiikkamuoto: AI, PLT, DXF, BMP, Dst, Dwg, LAS, DXP
• Leikkauspaksuus: 1500*3000mm
• CNC vai ei: Kyllä
• Jäähdytystila: VESIJÄÄHDYTYS
• Ohjausohjelmisto: Cypcut
• Laserlähdemerkki: RAYCUS
• Laser Head Merkki: Raytools
• Servomoottorin merkki: Yaskawa
• Ohjainkisko Merkki: HIWIN
• Ohjausjärjestelmän merkki: Cypcut
• Paino (KG): 3340 KG
• Tärkeimmät myyntivaltit: Automaattinen
• Optinen linssi Merkki: II-VI
• Takuu: 3 vuotta
• Sovellettavat toimialat: Hotellit, vaateliikkeet, rakennusmateriaaliliikkeet, tuotantolaitokset, konekorjaamot, ruoka- ja juomatehdas, maatilat, ravintolat, kotikäyttö, vähittäiskauppa, elintarvikeliike, painoliikkeet, rakennustyöt , energia ja kaivostoiminta, ruoka- ja juomaliikkeet , Mainosyhtiö
• Koneen testausraportti: Toimitettu
• Videon lähtevä tarkastus: Mukana
• Takuu ydinkomponenteille: 3 vuotta
• Ydinkomponentit: Paineastia, Moottori, Laakeri, Vaihteisto, Pumppu, Vaihteisto, Moottori, PLC
• Toimintatapa: jatkuva aalto
• Kokoonpano: 3-akselinen
• Käsiteltävät tuotteet: Pelti
• Ominaisuus: Vesijäähdytteinen
• Laserpää: Raytools
• Laserlähde: Raycus Laser Source
• Ajojärjestelmä: Japan Servo System
• Yhteensopiva ohjelmisto: AutoCAD
• Jännite: 380V 50HZ
• Apulaitteet: Auto Partitioned Exhausted System
• Jäähdytysjärjestelmä: Vesijäähdytin
• Seuraava järjestelmä: Mukana
• Laserin aallonpituus: 1060nm-1080nm
• Laserputki: Raycus Fibre Laser
