Täysin automaattinen suuritehoinen levytaivutuskone ja CNC-puristinjarrukone

Tuotteen kuvaus

PB-sarjan puristusjarrussa on jäykkä runko, joka takaa mahdollisimman pienen taipuman kuorman alla. Runkoteräkset ovat saksalaista alkuperää, ultraääniohjattuja ja ST-44 materiaalia. Konehitsaus tehdään hitsauslaitteilla ja hitsausroboteilla. Hitsauksen jälkeen suoritamme jännityksenpoistoprosessin tärinäjärjestelmällä. Jännityksenpoistoprosessin jälkeen koneen runko menee CNC:n 5-akselisiin työstökeskuksiin tarkkuuden vuoksi. Kaikki referenssipinnat ja liitosreiät on koneistettu. Kaikilla näillä prosesseilla koneen rungon herkkyys on suojattu pitkän käyttöiän ajan.

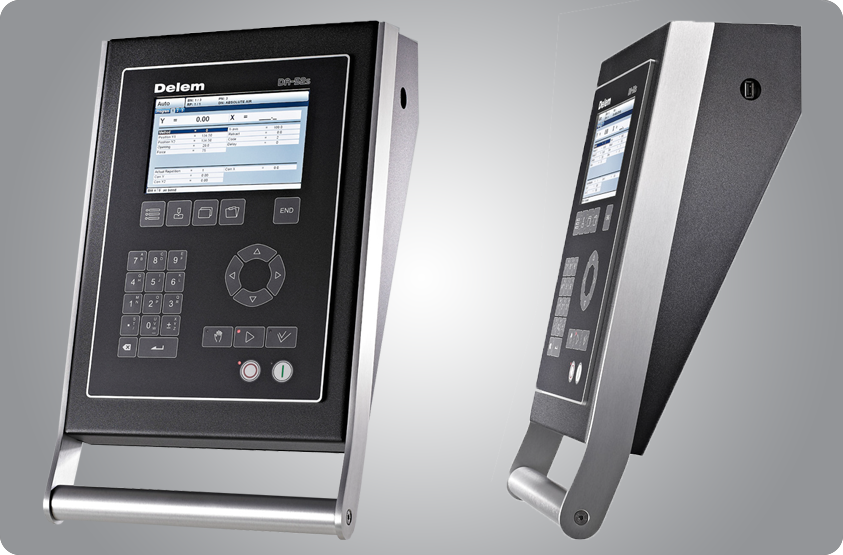

CNC-ohjausjärjestelmä

1. Nopea, yhden sivun ohjelmointi

2. Pikanäppäinnavigointi

3. 7" laajakuva värillinen TFT

4. Jopa 4 akselia (Y1, Y2 ja 2 apuakselia)

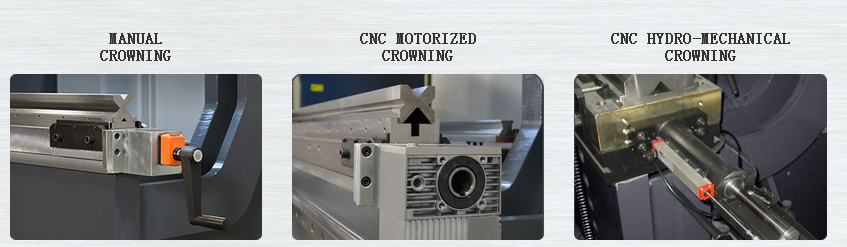

5. Kruunusäätö

6. Työkalu/materiaali/tuotekirjasto

7. USB, oheisliitäntä

8. Edistyneet Y-akselin ohjausalgoritmit suljetuille

9. silmukka sekä avoimen piirin venttiilit10. Paneelipohjainen säädin valinnaisella kotelolla

Yksityiskohdat Kuvat

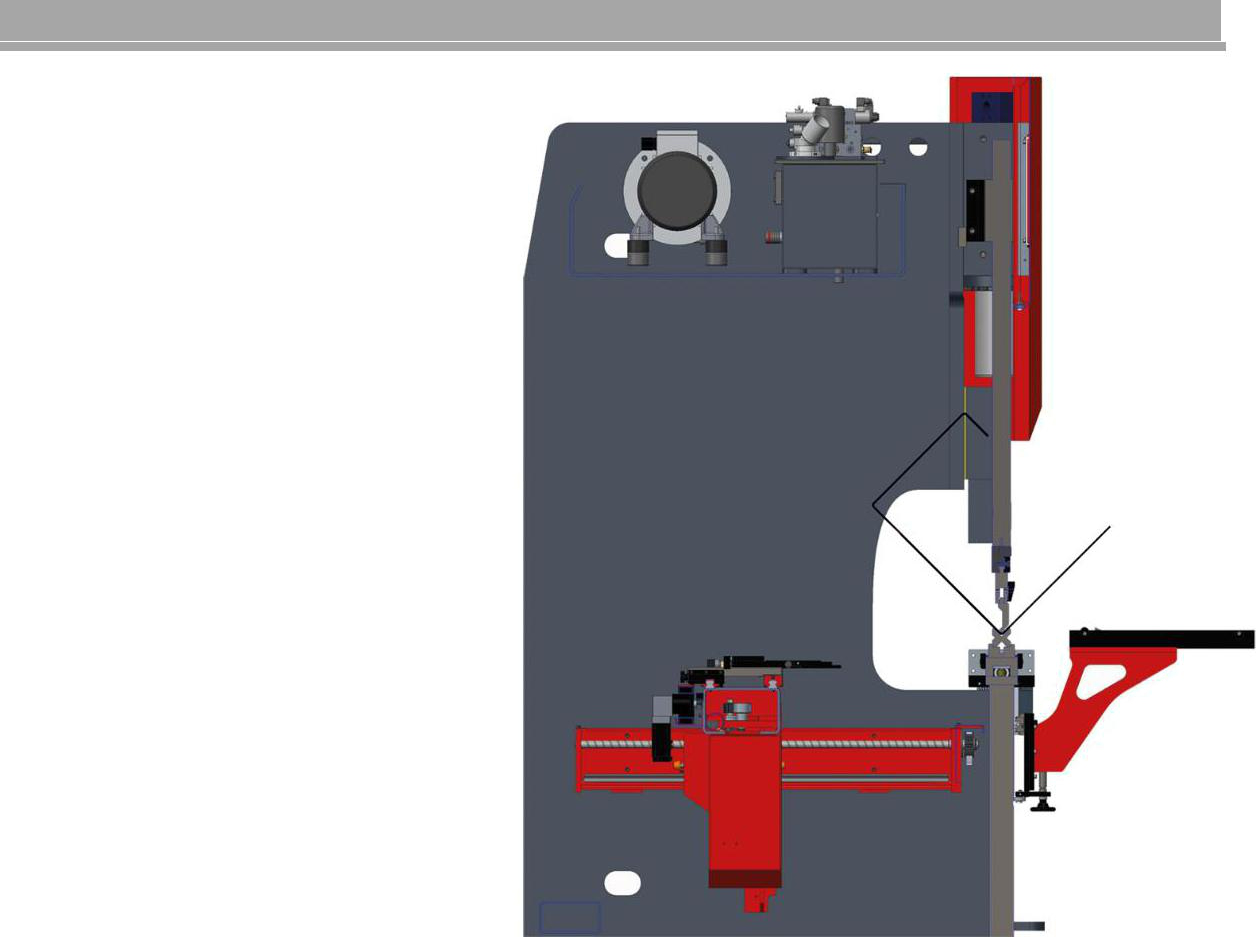

Sivulta katsottuna:

WC67K-sarjan suuret aukot ja iskut mahdollistavat lisäväliä vaativien osien monipuolisen valmistuksen kannattavaan ja helppoon tuotantoon. Tähän sisältyy, mutta ei rajoittuen, syvälohkoisten nelisivuisten laatikoiden tuotanto. Tämä tarjoaa enemmän välystä taivutettaessa osia, joissa on suuremmat laipat. Joissakin tapauksissa tämä antaa ostajalle mahdollisuuden ostaa pienemmän kokonaispituuden taivutuspuristin, mikä säästää kustannuksia, koska tämä suuri välys mahdollistaa suuren laipan taipumisen koneen kokonaispituusmitoissa.

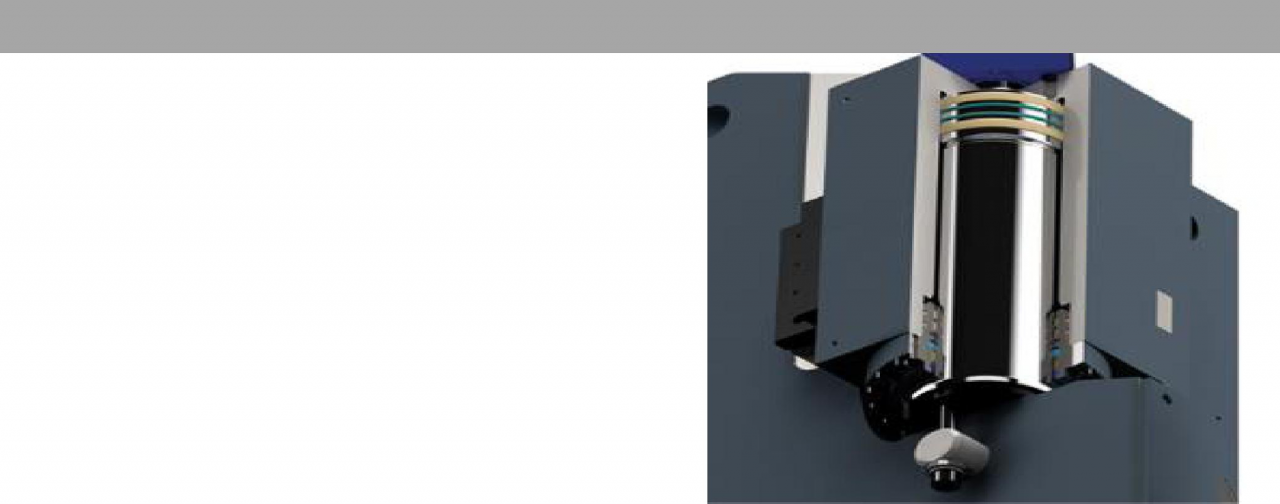

KONEEN SYLINTERIT

Jotta painin kallistuisi ilman vaurioita, koska käytämme pallomaisia liitoksia.
Tämän tyyppinen liitos mahdollistaa myös huippuvoimien hellävaraisen vaimentamisen.

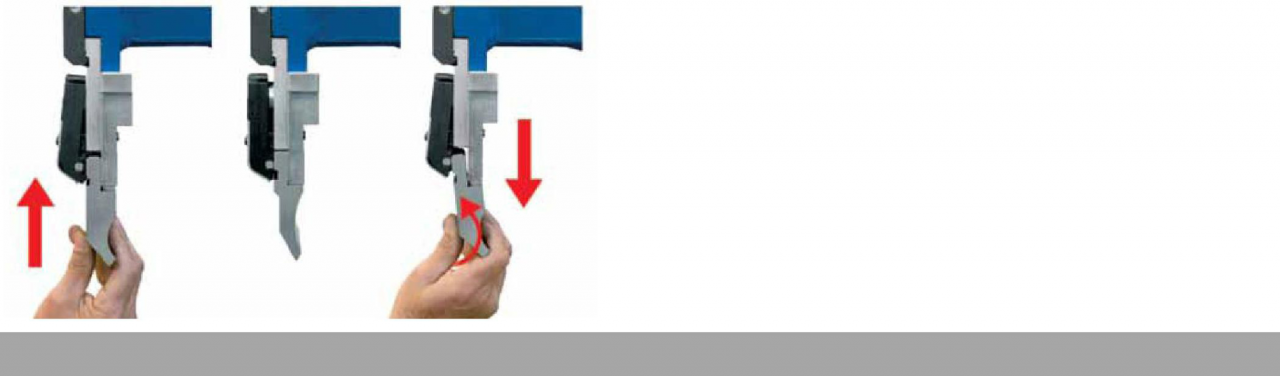

SPEED GRIP JÄRJESTELMÄ

Nopeuskahvajärjestelmä vähentää työkalujen vaihtoon kuluvaa aikaa 8,5 kertaa perinteisiin järjestelmiin verrattuna.

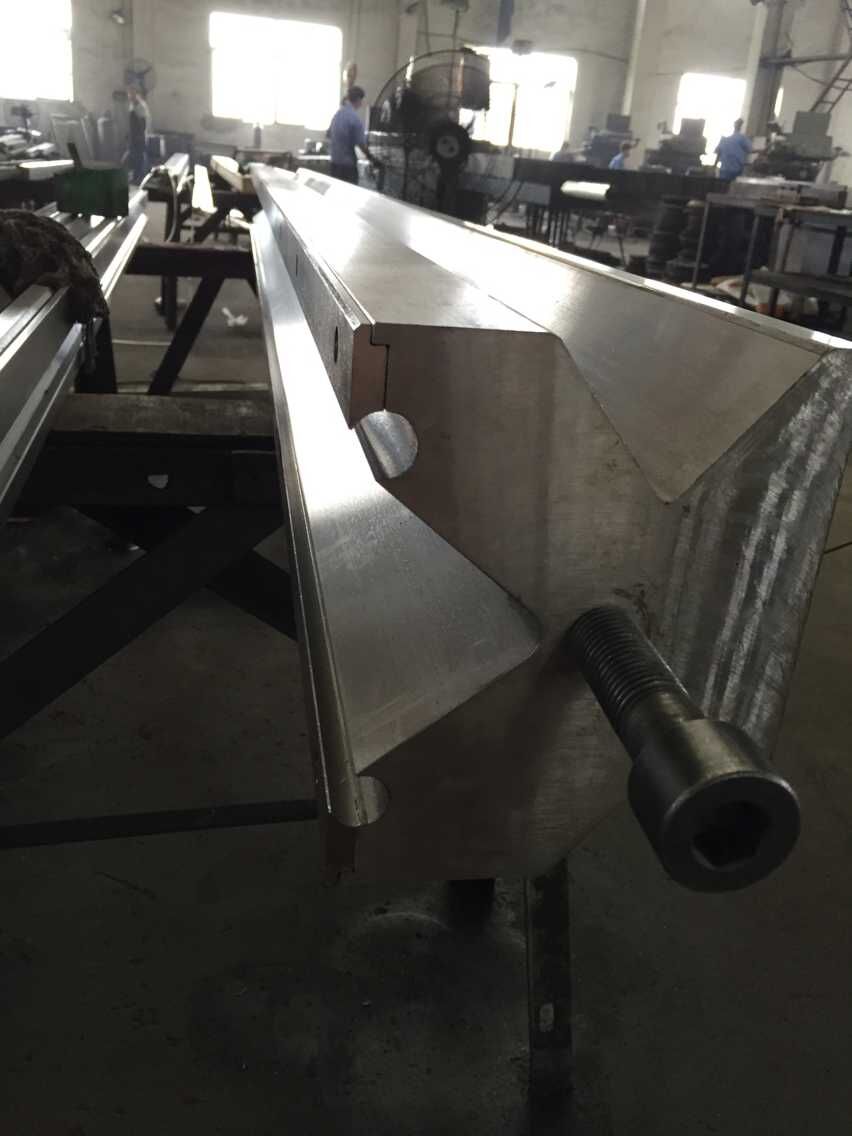

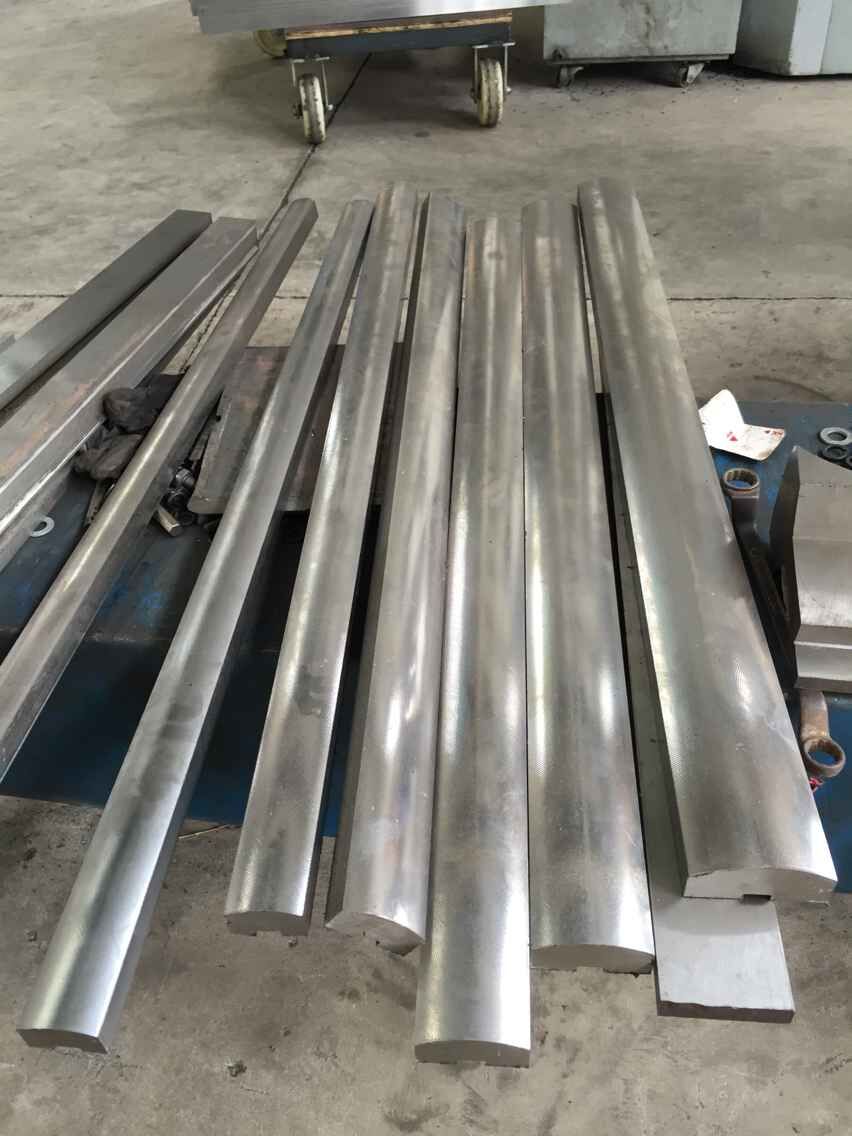

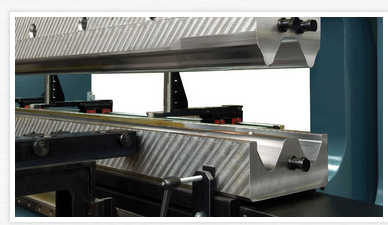

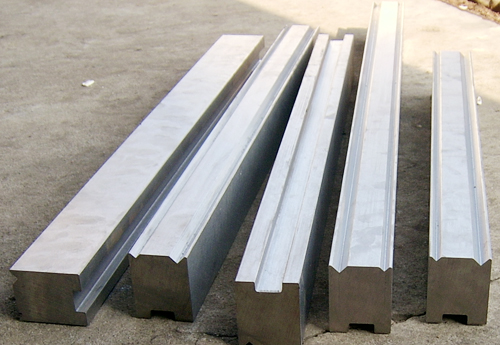

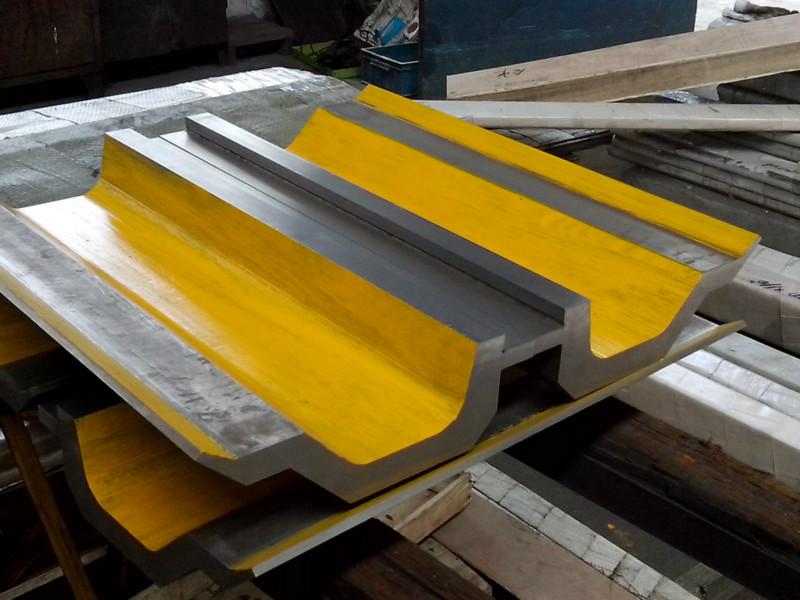

TYÖKALUT

Laaja valikoima työkaluja, meittejä ja osia varastossa ja valmiina lähetettäväksi, mukaan lukien hanhen kaula, vakiotyyli, amerikkalainen tyyli ja eurooppalaiset työkalut; 4-suuntaiset jarrupuristimet, moni-V-muotit, pikakiinnikkeet, takamittarit ja paljon muuta.

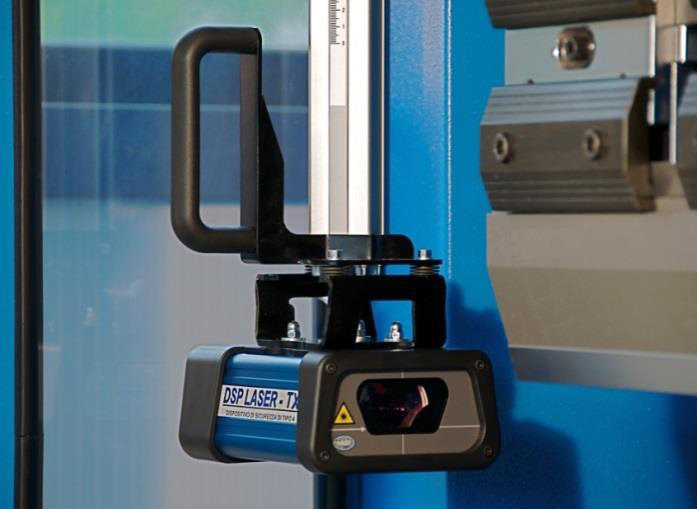

Laserturvajärjestelmät

* Innovatiivinen työkaluritilän suojakuvio
* Täysin jalkapoljin ohjattu toiminta

◦ Laatikon muotoinen taivutusominaisuus

◦ Tyypin 4 patentoitu prosessinohjaus

◦ Innovatiivinen turvallisuustekniikka

◦ automaattinen työkalujen kalibrointi.

◦ Laatikon taivutus eliminoimatta tai vähentämättä turvajärjestelmän tehokkuutta.

◦ Minimaalinen hidas nopeus taivutettaessa litteää materiaalia lasersäteiden erityisjärjestelyllä.

◦Koneen lisävalvonta (hätäpysäytyspainikkeet ja portin lukituskytkimet)

* CE-sertifioitu luokan 4 turvaohjain integroiduilla voimaohjatuilla releillä ja anturin palautejärjestelmällä.

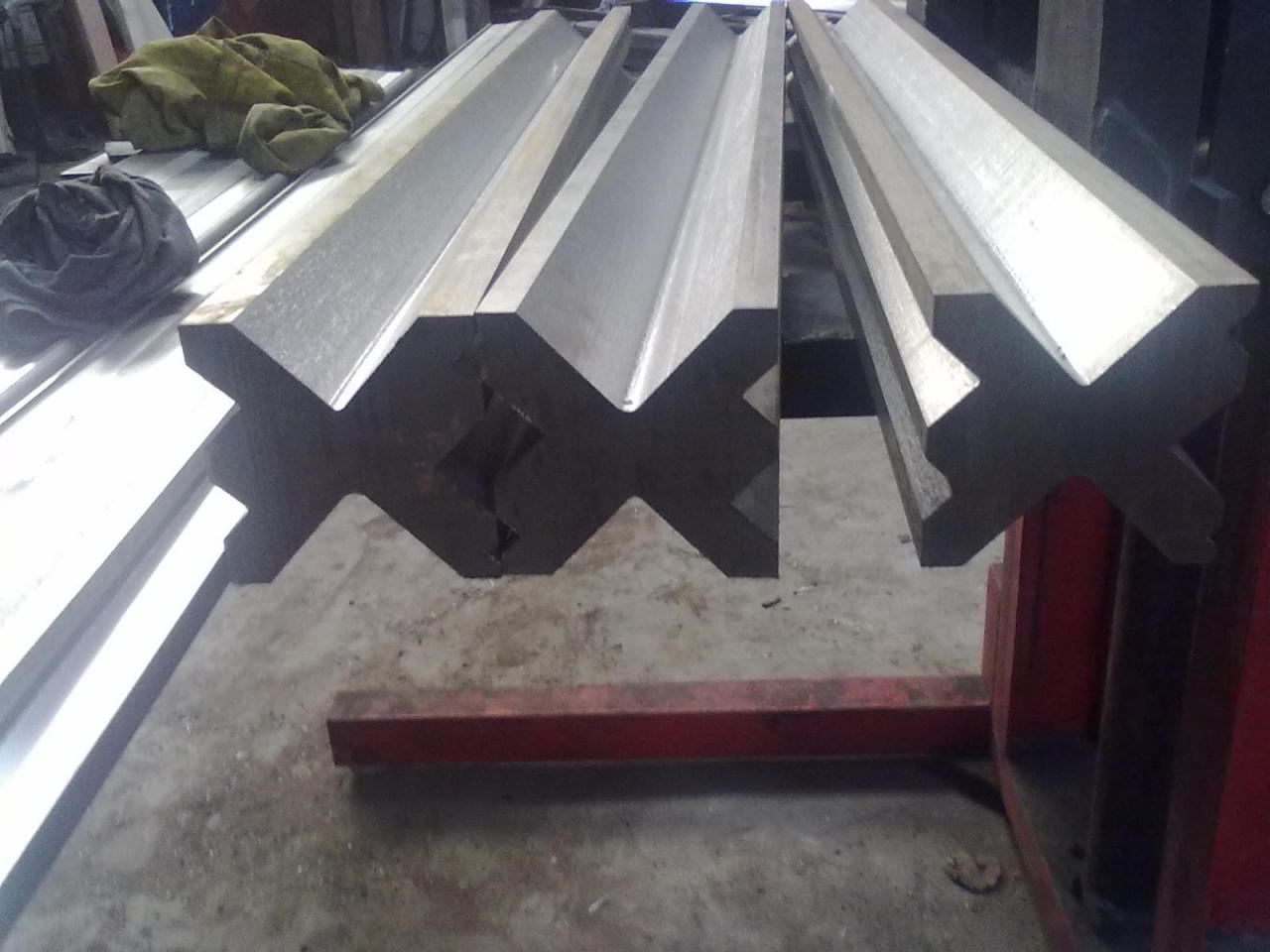

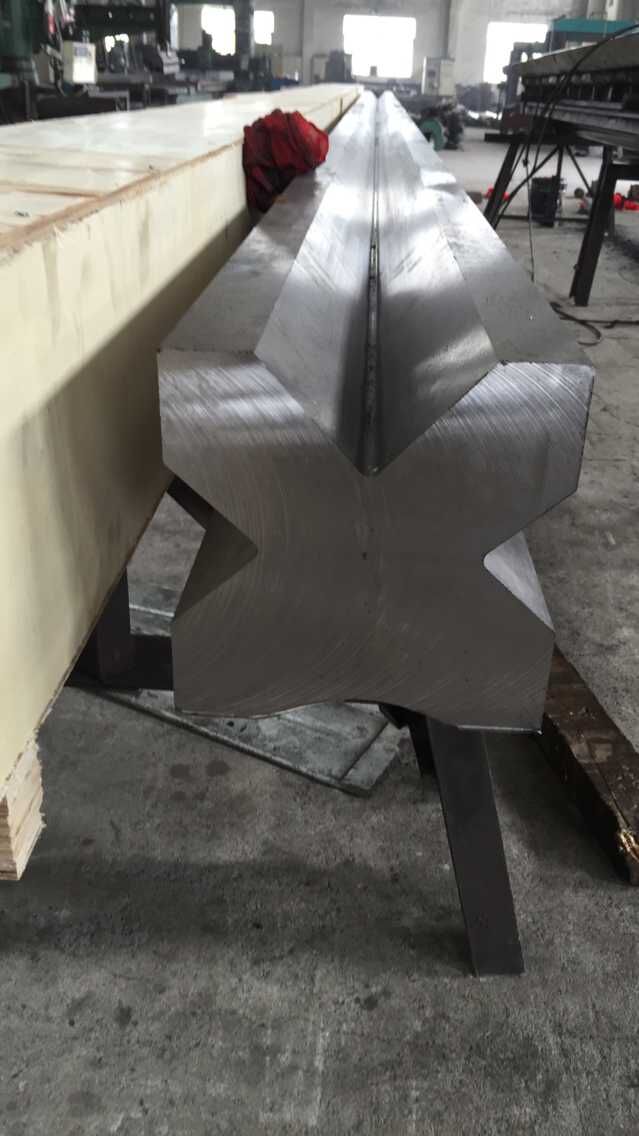

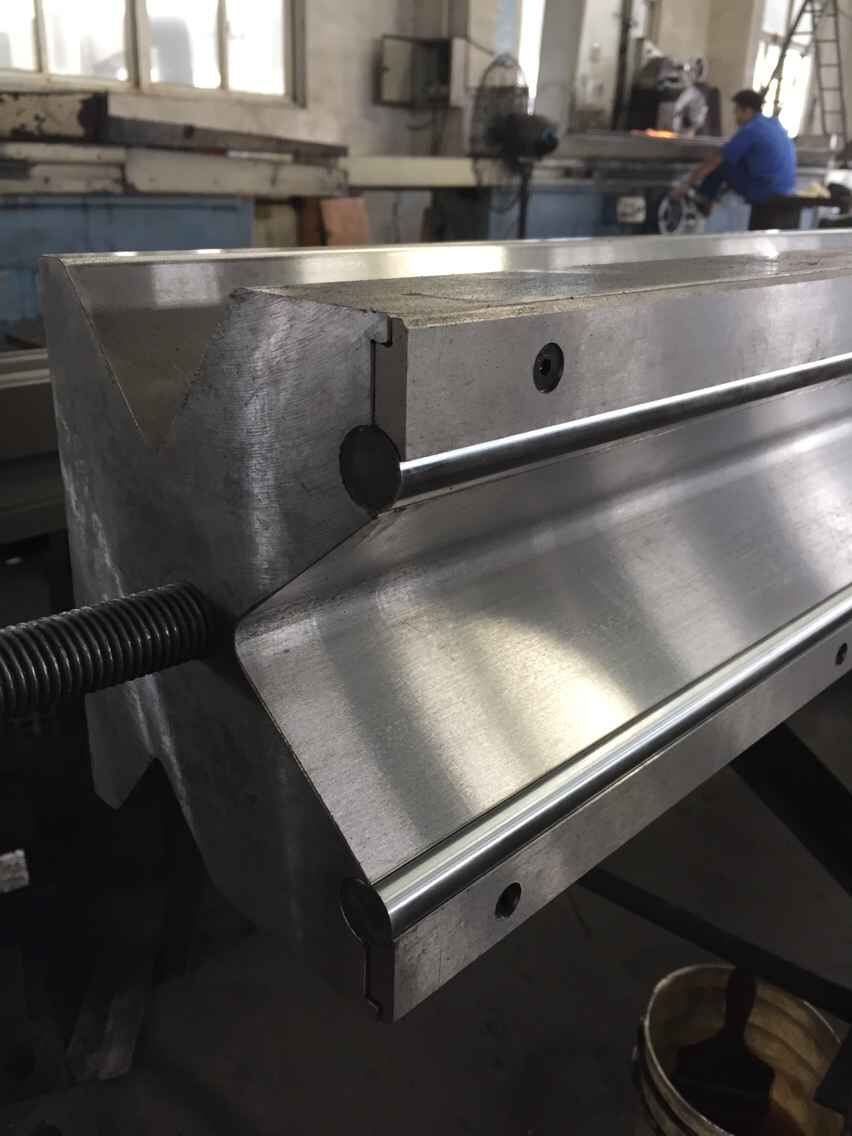

Koneen muotti:

Yksityiskohdat

• Liukusäätimen isku (mm): 120 mm
• Automaattinen taso: Täysin automaattinen
• Kurkun syvyys (mm): 220 mm
• Koneen tyyppi: Synkronoitu
• Työpöydän pituus (mm): 2500 mm
• Työpöydän leveys (mm): 120 mm
• Mitat: 2500*1300*2210
• Kunto: Uusi
• Alkuperäpaikka: Anhui
• Materiaali / Metallikäsitelty: messinki / kupari, ruostumaton teräs, metalliseos, hiiliteräs, alumiini
• Automaatio: Automaattinen
• Lisäpalvelut: Leikkaus
• Paino (KG): 4000
• Moottorin teho (kw): 5,5 kW
• Tärkeimmät myyntivaltit: Automaattinen
• Takuu: 2 vuotta
• Sovellettavat toimialat: rakennusmateriaaliliikkeet, konekorjaamot, tuotantolaitos, kotikäyttö, rakennustyöt , energia ja kaivostoiminta, mainostoimisto
• Showroom Sijainti: Ei mitään
• Markkinointityyppi: Uusi tuote 2021
• Koneen testausraportti: Toimitettu
• Videon lähtevä tarkastus: Mukana
• Takuu ydinkomponenteille: 2 vuotta
• Ydinkomponentit: Laakeri, Moottori, Paineastia
• Sertifiointi: ce
• Tarjottu huoltopalvelu: Ilmaiset varaosat
• Tuotteen nimi: WC67K 125T/2500mm
• Tyyppi: PB
• Käyttökohde: Ruostumattoman levyn taivutus
• Ohjausjärjestelmä: DA52S
• Taivutuspituus: 2500 mm
• Nimellispaine (kN): 1250 kN
• CNC-ohjausjärjestelmä: CNC
