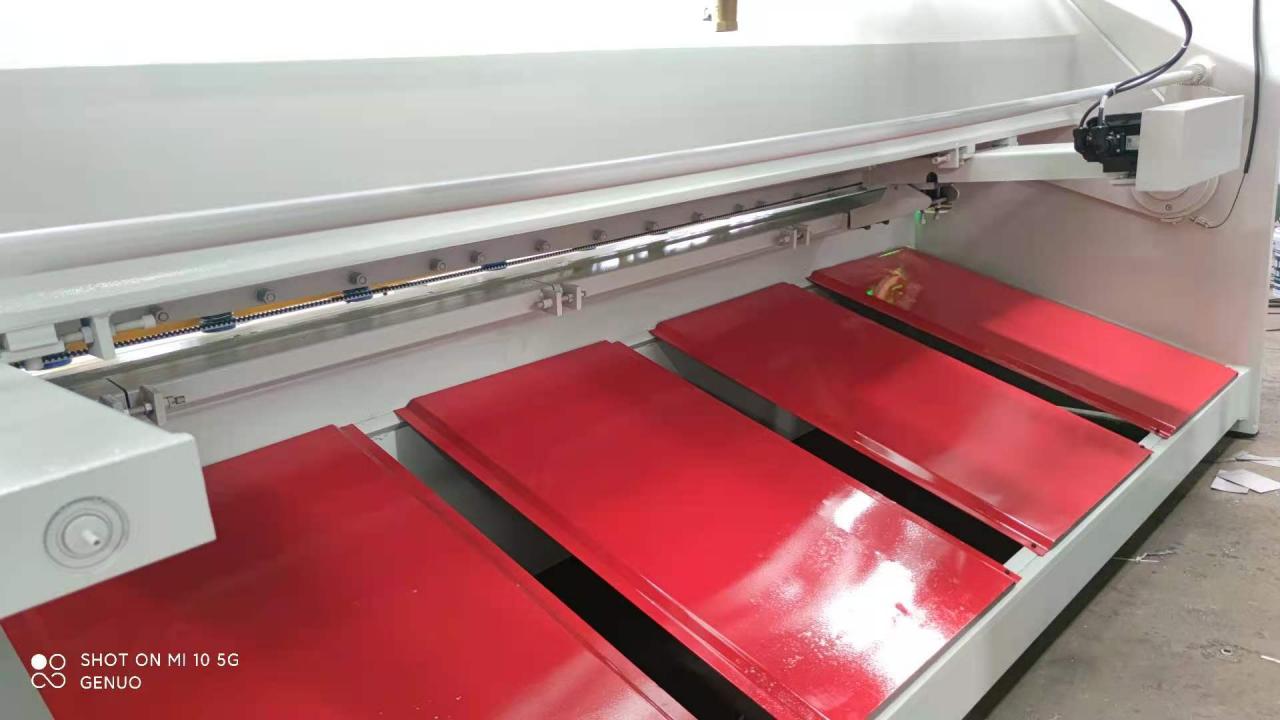

Qc11k hydraulinen leikkauskone ja giljotiinileikkauskone levyn leikkaamiseen

Tuotteen Kuvaus

Leikkauskoneen runkorakenne käyttää koko teräshitsausta; nelikulmaisissa ja kahdeksansivuisissa suorakulmaisissa kiskoissa on korkea tarkkuus, hyvä jäykkyys ja hydraulinen esijännitys. Hydraulijärjestelmässä on kaksisuuntainen pistoke integroitu venttiili, ja se voidaan varustaa iskun digitaalisella näytöllä, valosähköisellä suojalaitteella ja liikkuvalla työpöydällä. Leikkauskoneessa on ylemmän liukusäätimen ja alemman hydraulisen tyynyn kaksitoiminen toiminto, ja työpaineiskua voidaan painaa määritetyllä alueella. Prosessi vaatii säätöä, ja toiminta on yksinkertaista ja keskitettyä painikkeilla. Koneen suorituskykyominaisuudet

1. Leikkauskone omaksuu yleisen hitsatun rungon rakenteen ja altistetaan tärinävanhenemiskäsittelylle. Työstökoneella on hyvä jäykkyys, korkea tarkkuus ja hyvä tarkkuuspito.

2. Leikkuukoneessa on kolmipistetukiakselin pyörivä ohjauskisko. Ylempi työkalunpidin suorittaa rullauksen ilman vierivien ohjauskiskojen välisiä rakoja, ja käsipyörää voidaan pyörittää terän käyttöiän säätämiseksi.

3, liikkuva terätuki ja neljän terän pitkä terä, helppo säätää terävälin tasaisuutta, parantaa leikkauslaatua ja pidentää terän käyttöikää.

4. Leikkauskone ottaa käyttöön sarjatyyppisen sylinterin synkronisen järjestelmän. Kone on tasaisesti jännittynyt. Sarjasylinterin virtausta säätämällä leikkauskulmaa voidaan helposti säätää erilaisten leikkauslevyjen tarpeisiin.

5. Leikkuukoneessa on moottoroitu takamittari ja elektroninen laskuri takamittarin asennon säätämisen helpottamiseksi. Yksityiskohdat Kuvat

Valinnainen ohjain

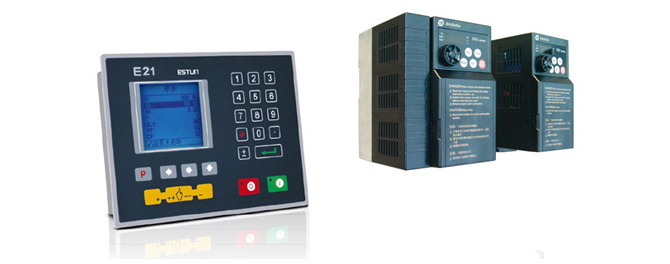

ESTUN E21 Shihlin-muunnin

E21 Shihlin-muunninohjaus väylätiedonsiirron kautta, johdotus on yksinkertaista, suorituskyky on hyvä, takamittari voidaan sijoittaa nopeasti ja tarkasti. Aikarele ja leikkauskulma on sisäänrakennettu, osittainen logiikkatoiminto on toteutettu. Se on varustettu alhaisella hinnalla ja korkealla tehokkuudella.

Super vakaus ja pitkä käyttöikä.

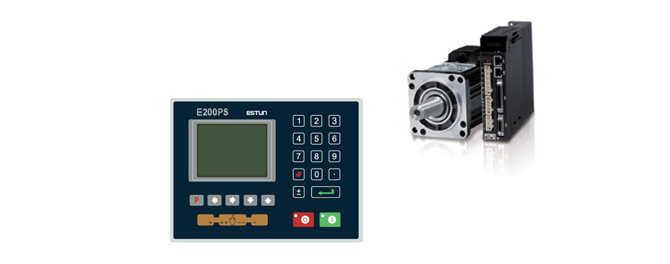

ESTUN E200PS, Kiina

E200PS Color HD LCD-näytöllä, sekä kiinan- että englanninkielisillä vaihtoehdoilla, näytön ohjelmointiparametrit, nopeampi ja kätevämpi ohjelmointi. CAN-väylätekniikka, servo-ohjaus X, A-akseli, korkea ohjaustarkkuus, resoluutio jopa 0,001; helppo asentaa johdot, parantaa järjestelmän luotettavuutta.

Rakennettu terän välys, leikkausisku, myönnytykset ja muut ohjaustoiminnot viivästävät, todellisen tarpeen mukaan asettaa aukon parametrit, leikata myönnytyksiä ja muuta reaaliaikaista ohjausta.

Itsediagnoosin ja reaaliaikaisten hälytystoimintojen ansiosta virheenkorjaus ja ylläpito helpottavat. Varausturvakäyttöliittymä helpottaa laajentamista.

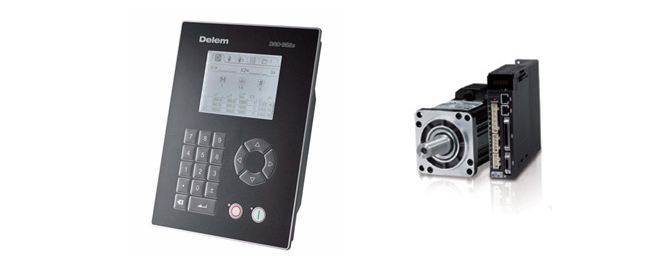

Delem DAC-360s, Hollanti

DAC-360 ohjaus tarjoaa täydellisen ratkaisun leikkauskoneisiin. Se sisältää takakulman, leikkauskulman, iskunpituuden ja välin säädön uusimman elektroniikan perusteella.

Takakulman ohjauksen lisäksi DAC-360 laskee automaattisesti tarvittavan leikkauskulman ja raon asetuksen materiaalin ominaisuuksien ja paksuuden mukaan. Iskunpituus on rajoitettu minimaalisen tuotantoajan ja suhteessa leikattavan materiaalin pituuteen. Täysi paineensäätö kiinnitystä ja leikkaamista varten on DAC-360:ssa.

Kirkkaan LCD-näytön ansiosta käyttö on selkeää ja helppoa. Numeerinen ohjelmointi on käyttäjäystävällinen ja opastaa käyttäjää ohjelmointimahdollisuuksien läpi.

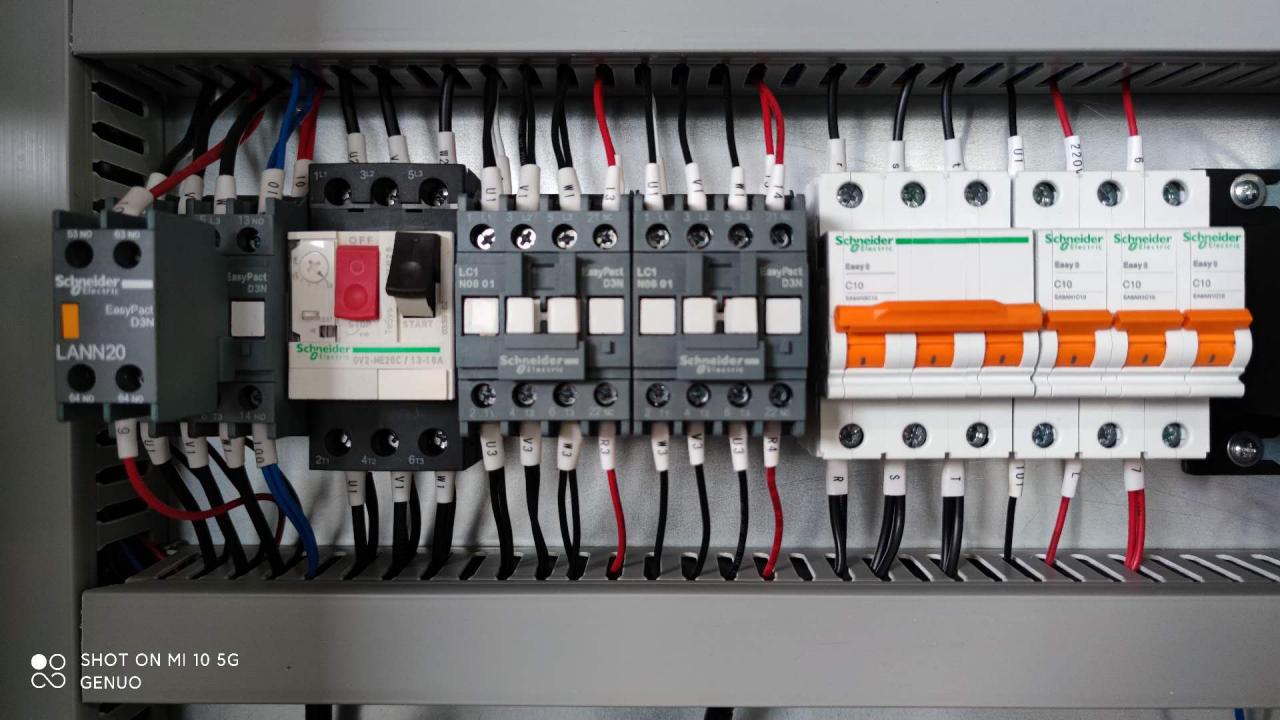

Vakaa sähkö

KaappiKestävä Ranska Schneiderin sähkölaitteet takaavat koneen vakaan toiminnan. Kohtuullinen linjaliitäntä ja järjestely vähentää huomattavasti vikatiheyttä. Ja kuljettaja ja kaikki koneen osat olivat hyvä suoja. Valinnainen servo ja veto parantaa paikannustarkkuutta back-guage (X) Axis.

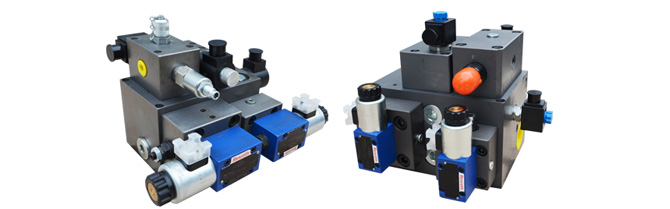

Ylivoimainen hydraulijärjestelmä

Integroitu hydraulijärjestelmä, nopea reagointi. Alhainen vikanopeus saa koneen käyntiin turvallisesti, tehokkaasti ja vakaasti. Koko standardisarja on varustettu galvanoidulla kylmävedetyllä putkella ja saksalaisella holkkityyppisellä putkiliitoksella. Pienennä öljyvuodon riskiä 50 % verrattuna kumisiin ja hitsattuihin saumattomiin putkiin. Ja käyttöikä voi olla pidempi.

Korkean tarkkuuden taustamittari

Ainutlaatuinen ja uusi palloruuvi lineaarinen ohjausrakenne takamittari takaa korkean paikannustarkkuuden. Säädettävä säteen ohjaussääntö ja synkroninen voimansiirtorakenne, vakaa ja luotettava. Valinnainen nostomekanismirakenne työkappaleen leikkaamiseksi takamitta-alueen ulkopuolelle. Ohuita ja leveitä metallilevyjä leikattaessa voidaan valita pneumaattinen tukilaite. Lisääntynyt asemointialue tekee leikkaamisesta tehokkaampaa ja tarkempaa.

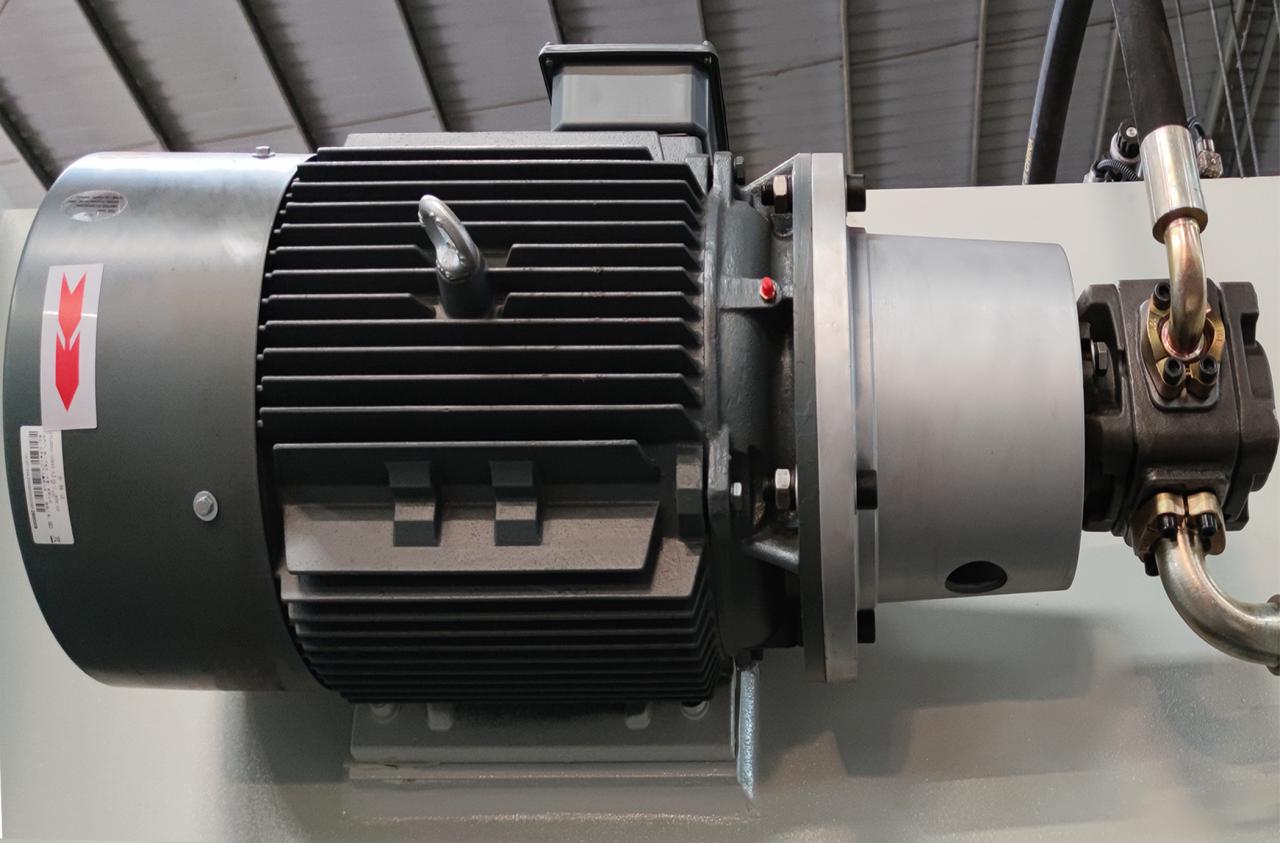

Low Noise Power System

Saksan Siemensin päämoottorin ja USA SUNNY -vaihteistoöljypumpun käyttö takaavat koneen käyttöiän ja parantavat koneen työskentelyvakautta. Samalla erityinen kytkentälaite vähentää myös huomattavasti koneen melua ajon aikana.

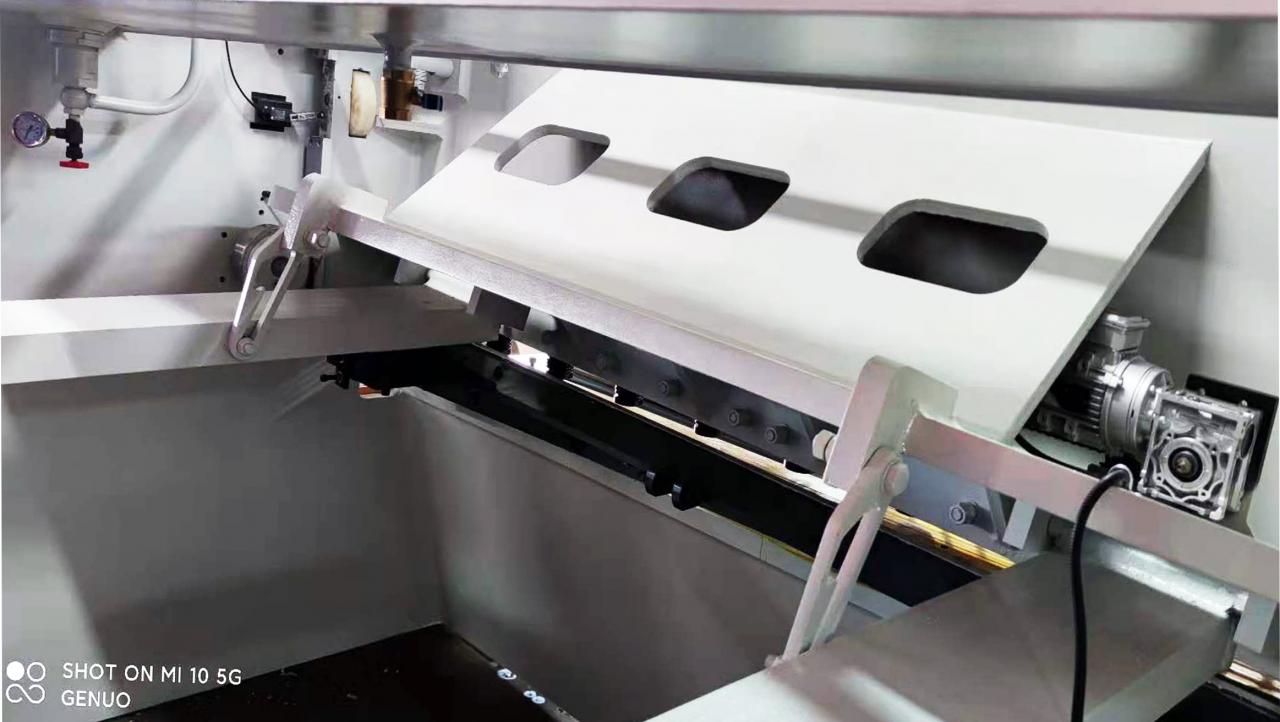

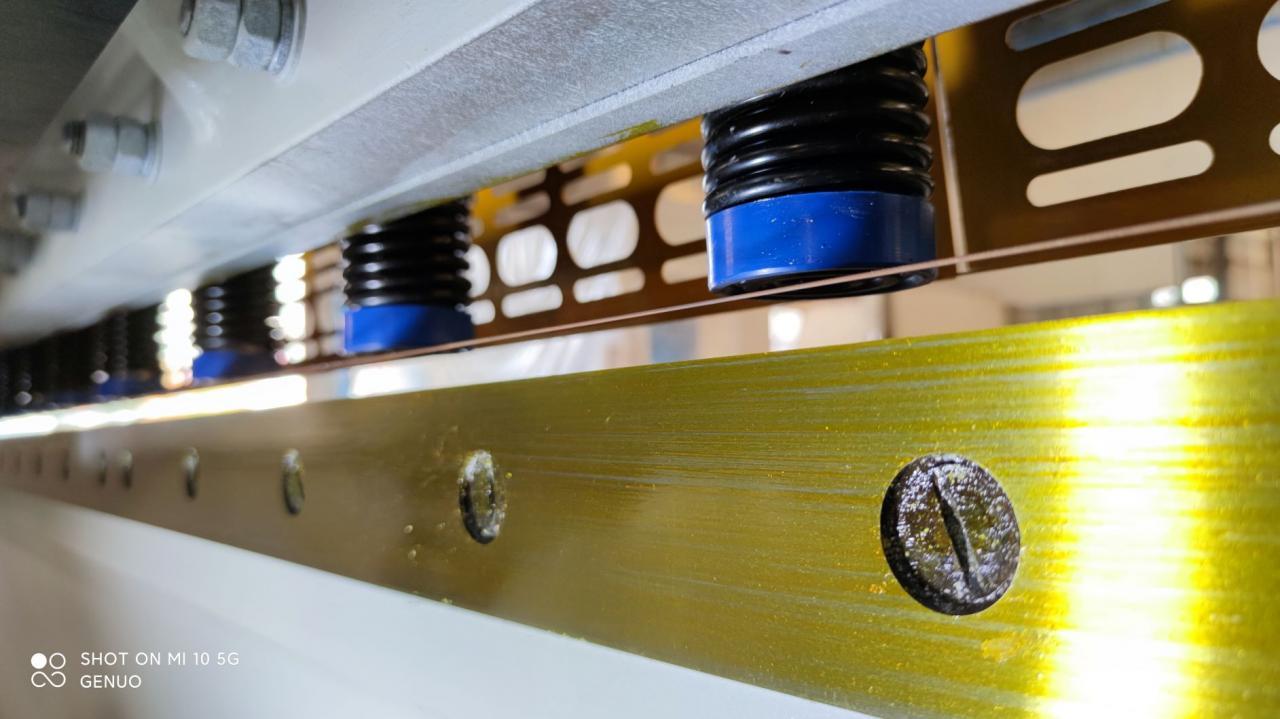

Käyttöjärjestelmän alaspidikkeen sylinteri

Ainutlaatuinen kiinnityssylinterin rakenne käyttää ulkopuolista jousta. Alaosassa on erikoismateriaalitiivisteet, jotta alumiiniseokseen tai muuhun herkkää materiaalia ei jää jälkiä. Kestävyyttä ja vakautta on parannettu. Sisäänrakennettu patentoitu paluuta vaimentava kumityyny ja NOK-tiiviste rengas, vähentää melua ja öljyvuotovirhettä verrattuna perinteiseen alaspidikesylinteriin. Valaistuksen kohdistuslaite, auttoi merkitsemään käsin leikkausta varten. Valinnainen.

Hyvälaatuiset terät

Valmistettu hyvälaatuisesta seostetusta työkaluteräksestä, joka täyttää leikkausiskukuormituksen ja korkean kulutuskestävyyden vaatimukset. Kone on varustettu 9CrSi-, 6CrW2Si- ja SKD-11-teräksisellä leikkausterällä. Erikoismetallilevyä sahattaessa H13- ja DC53-materiaaliterät ovat valinnaisia varmistaakseen vakaampi ja hyvä leikkausvaikutus.

Valinnainen asennus

Kalteva liukulevy ja
Pneumaattinen tukilaite
Kevyt verho

Öljytuulettimen jäähdytysyksikkö

Laser suojaus
Edessä automaattinen syöttö

TyyppiQC11K(Y)	Leikkauspaksuus	Leikkauspituus	Leikkaus enkeli	Backgauge Range	Varastot (n/min)	Päävoima	Paino (kg)	Mitat L*L*K(m)
8/2500	1-8 mm	2500mm	0,5-2°	10-600 mm	14	11kw	4800	3.1*1.8*2.1
8/3200	1-8 mm	3200mm	0,5-2°	10-600 mm	12	11kw	6000	3.8*1.8*2.1
8/4000	1-8 mm	4000mm	0,5-2°	10-600 mm	10	11kw	8900	4.6*1.8*2.1
8/5000	1-8 mm	5000mm	0,5-2°	10-600 mm	8	11kw	11500	5.7*1.9*2.2
8/6000	1-8 mm	6000mm	0,5-2°	10-600 mm	6	11kw	16000	6.7*1.9*2.2

FAQ

Q1. Entä koneesi laatu?

A1: Koneemme jaetaan maailmanlaajuisesti noin 50 läänissä, joissa on metallilevyteollisuutta, on loistavia koneita ja missä on koneemme, siellä on hyvä maine ja päätelaitteiden käyttäjien tyytyväisyys.

Q2: Oletko valmistaja tai käytätkö kauppaa?

A2: Olemme 100% valmistaja, jolla on yli 20 vuoden valmistuskokemus.

Q3. Entä myynnin jälkeinen palvelusi?

A3: 1. Tekniset ratkaisut: voimme tarjota teknisiä ratkaisuja yhden päivän sisällä.
2. Online-video: Näytä koneen työvideo tehtaalla. (päivitys joka viikko)
3. Asennuspalvelu: Tämä on saatavilla kaikilla koneillamme, suora video voidaan tarjota. Voimme myös lähettää teknikon asiakkaan tehtaalle asennuskoneita varten. (Asiakkaiden tarvitsee maksaa vain lento- ja hotellikulut.)
4. Koulutuspalvelu: Teknikkomme opettaa sinulle koneidemme käytön. Voit myös lähettää teknikkosi yritykseemme oppimaan koneiden käyttöä.
5. Laatutakuu: 1 vuoden takuu, tarjoamme elinikäisen palvelun. Järjestämme viimeisen testin ennen lähetystä, kun varmistamme, että kone on paras suorituskyky, tee lähetykset.
6. 100 % vastausprosentti: vastaamme kysymyksiisi 12 tunnin kuluessa.

Yksityiskohdat

• Alkuperäpaikka: Anhui, Kiina
• Tuotemerkki: RAYMAX
• Kunto: Uusi
• Tyyppi: Leikkauskoneet
• Videon lähtevä tarkastus: Mukana
• Koneen testausraportti: Toimitettu
• Markkinointityyppi: Superlaatu
• Ydinkomponenttien takuu: 1 vuosi
• Ydinkomponentit: PLC, moottori, laakeri, vaihteisto, moottori, paineastia, vaihde, pumppu
• Jännite: 220/380/415, 220V/240V/380V/400V/415V
• Nimellisteho: 11
• Mitat (P*L*K): 4600*1800*2050
• Vuosi: 2020
• Takuu: 1 vuosi
• Tärkeimmät myyntivaltit: kilpailukykyinen hinta
• Sovellettavat toimialat: Hotellit, vaateliikkeet, rakennusmateriaaliliikkeet, konekorjaamot, ruoka- ja juomatehdas, maatilat, ravintola, kotikäyttö, vähittäiskauppa, painotalot, rakennustyöt , energia ja kaivostoiminta, mainostoimisto
• Showroom Sijainti: Egypti, Iso-Britannia, Yhdysvallat, Italia, Filippiinit, Pakistan, Venäjä, Australia
• Koneen tyyppi: Giljotiinileikkuukone
• Merkki: RAYMAX
• Käyttökohde: Metallilevyjen leikkaus
• Leikkauspaksuus: 1-8mm
• Leikkauskulma: 0,5-1,5°
• Ohjain: E21S, E200PS, DAC360
• Pakkaus: Polyeteenikäämikalvo
• Väri: Asiakkaan valitsema
• Tarjottu huoltopalvelu: ilmaiset varaosat, kenttäasennus, käyttöönotto ja koulutus, kenttähuolto- ja korjauspalvelu, online-tuki, tekninen videotuki
• Takuun jälkeinen palvelu: Tekninen videotuki, online-tuki, varaosat, kenttähuolto- ja korjauspalvelu
• Paikallisen palvelun sijainti: Egypti, Iso-Britannia, Yhdysvallat, Italia, Filippiinit, Pakistan, Intia, Australia
• Sertifiointi: CE ISO
• Paino: 8500kg
