Wc67k-400T Cnc Plc Manuaalinen levyn taivutuskone Hydraulinen Nc Press Brake Machine

tuotteen yleiskatsaus

Erityinen numeerinen ohjausjärjestelmä on asennettu hydraulipuristimen jarrukoneen keskusyksikköön.

Monityövaiheinen ohjelmointitoiminto pystyy saavuttamaan automaattisen toiminnan ja jatkuvan monivaiheisten toimenpiteiden paikantamisen sekä automaattisen tarkkuussäädön takapysäyttimen ja liukulohkon asennoille.

Koneessa on taivutuslaskentatoiminto, joka näyttää käsittelymäärän reaaliaikaisesti, pysäyttimen ja liukulohkon asennon sähkökatkosmuistin sekä menettelyt ja parametrit.

Tuotua kuulalaakeroitua johtoruuvia ja lineaarista ohjauskiskoa käytetään takapysäyttimessä, jotta varmistetaan takapysäytyksen paikannustarkkuus ja koneen käsittelytarkkuuden parantaminen.

Suorituskyky ja ominaisuudet:

1. Koneen runko on hitsatussa ja kokonaisuudessaan käsitellyssä rakenteessa, ja ANSYS finlte - elementtianalyysiohjelmistoa sovelletaan koneen rungon pääosiin analysointia varten, mikä on varmistanut työstökoneen luotettavuuden ja koko koneen tarkkuuden.

2. Suljetun silmukan ohjaustila, joka koostuu Saksasta tuoduista sähköhydraulisista servoventtiileistä ja tuodusta ritiläviivaimesta, on otettu käyttöön molemmilla puolilla oleville pääöljysylintereille, jotta se murtaa perinteisten mekaanisten tulppatyyppisten taivutuskoneiden iskunohjauskuvion, joka on tyypillinen korkealle. takaisinkytkentätarkkuus liukulohkon sijainnille, tarkka ja vakaa toiminta, hyvä synkronointikyky ja korkea toistuva liukulohkon paikannustarkkuus.

3. Tuotuja osia käytetään kaikissa takapysäyttimen toiminnallisissa osissa takapysäytyksen tarkkuuden varmistamiseksi, ja takapysäytysmekanismin mekanismissa käytetään useita pysäytysakseleita täydellisempiä toimintoja varten asiakkaan vaatimusten mukaisesti.

4. Saksasta tuotu integroitu ohjausjärjestelmä on otettu käyttöön koko hydraulijärjestelmässä putkilinjojen asennuksen yksinkertaistamiseksi ja vakaan toiminnan varmistamiseksi sekä työstökoneen yksinkertaisen ja kauniin ulkonäön varmistamiseksi.

5. C-muotoiset levyt on asennettu koneen rungon molemmille puolille, ja erittäin tarkka ritiläviivain on asennettu C-muotoisille levyille, jotta vältetään vaikutus odotettavissa olevaan tarkkuuteen, joka johtuu koneen rungon vääntymisestä taivutusprosessin aikana.

6. Alempi työpenkki on varustettu automaattisella hydraulisen taipuman kompensointimekanismilla tehokkaan kuolleiden vyöhykkeiden vapaan kompensaation saavuttamiseksi korkealla taivutustarkkuudella ja taatun Iong-vakauden avulla.

Numeerinen ohjausjärjestelmä viittaa italialaisen ESA:n, Alankomaiden DELEM:n numeeriseen ohjausjärjestelmään, joka on erikoistunut sähköhydraulisiin servotaivutuskoneisiin. tai sveitsiläiset CYBELEC-yritykset, jotka pystyvät saavuttamaan taivutuskulman graafisen ohjelmoinnin, kulman muutoksen kompensoinnin taivutuspaineen automaattisen laskennan ja säädön, työpöydän vääristymän kompensoinnin automaattisen laskennan, työkappaleiden pituuden pidentämisen, taivutuspaineen pohjan puristuksessa, avoimen etäisyyden toiminnot , ja takatulpan poistaminen jne.

OMINAISUUDET YHDELLÄ VAIKOLLA

DELEM DA53T -ohjaimen ominaisuus:

1. 10,1 tuuman korkearesoluutioinen tosivärinen TFT-näyttö.
2. Jopa 4 akselin ohjaus (Y1, Y2 2 apuakselia)
3. Taipumakompensoinnin ohjaus tilalla/materiaalilla/tuotekirjastolla.
4. Tuki servo- tai taajuusmuunnosohjausta.
5. Kehittynyt Y-akselin ohjausalgoritmi voi ohjata sekä suljetun silmukan venttiiliä että avoimen silmukan venttiiliä.
6. Verkon kaksoistietokoneliitäntä (valinnainen).
7. USB-oheisliitäntä.Profile-53tl offline-ohjelmointiohjelmisto.

Multi V -muotti (valinnainen)
Takaosan kiinnitysjärjestelmä

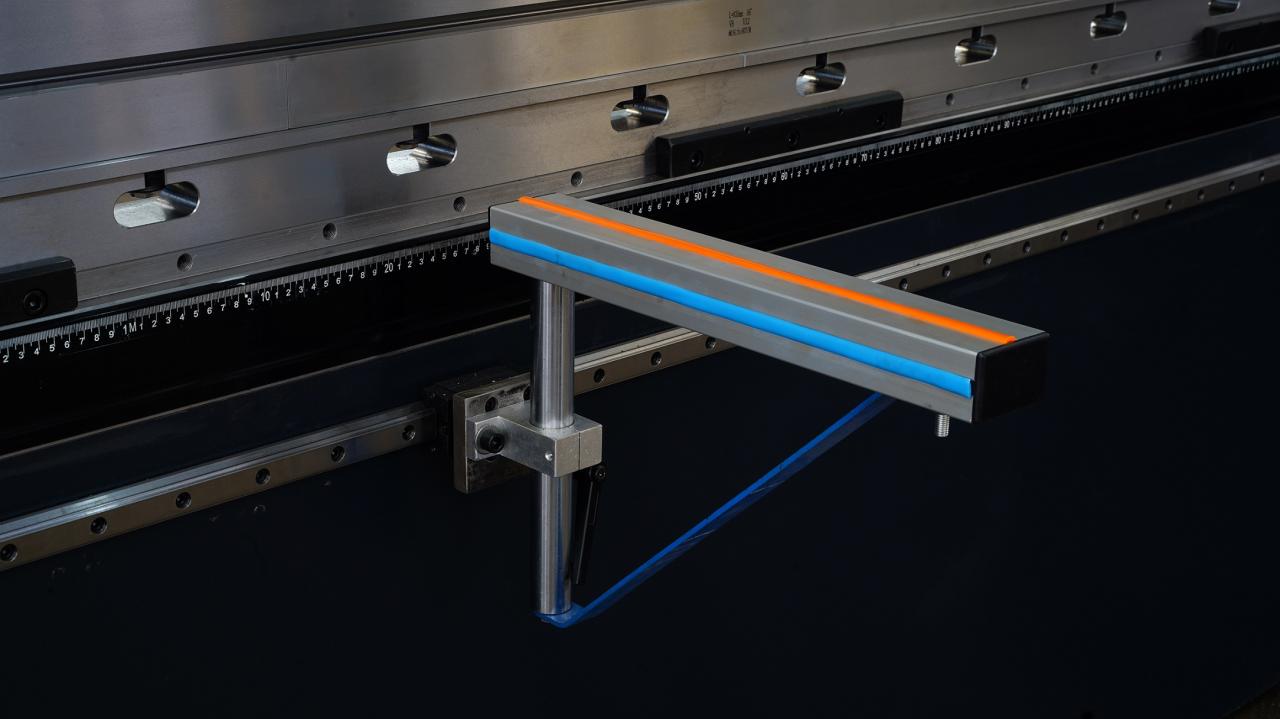

Etuosan tukilaitteen siirtäminen

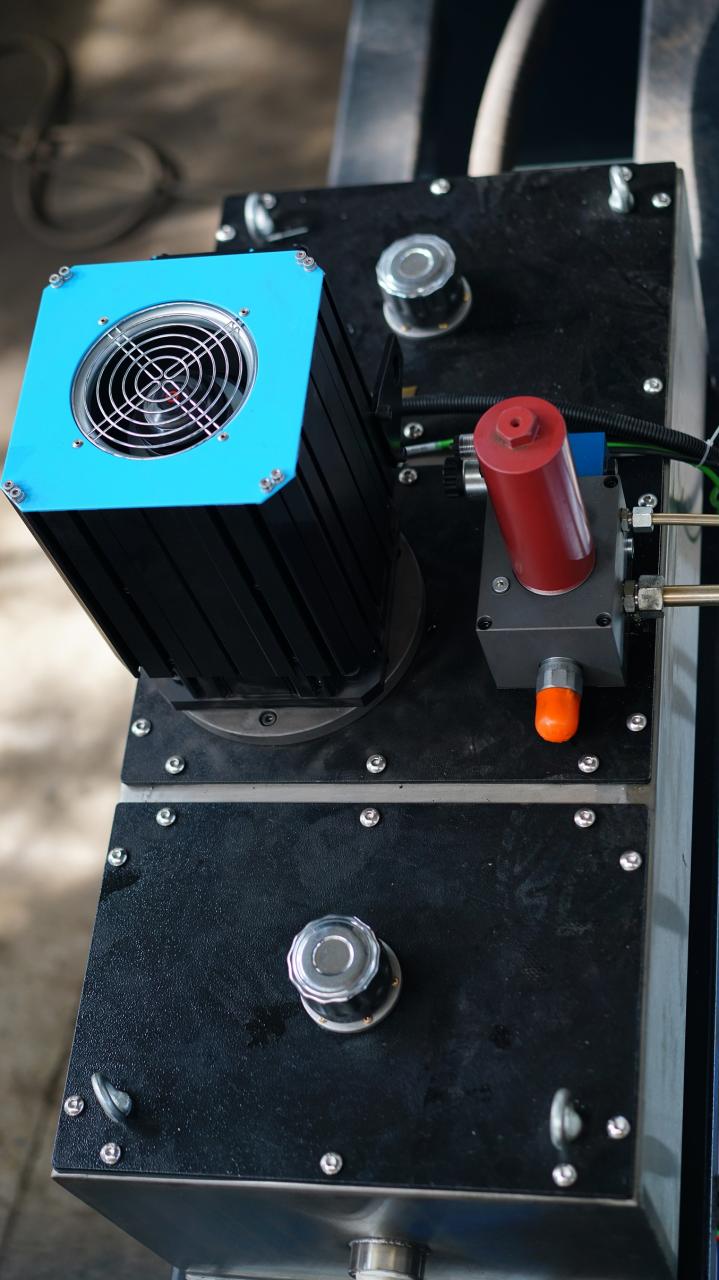

Servopumpun ohjausjärjestelmän kokoonpano


Takamittarin manuaalinen nosto

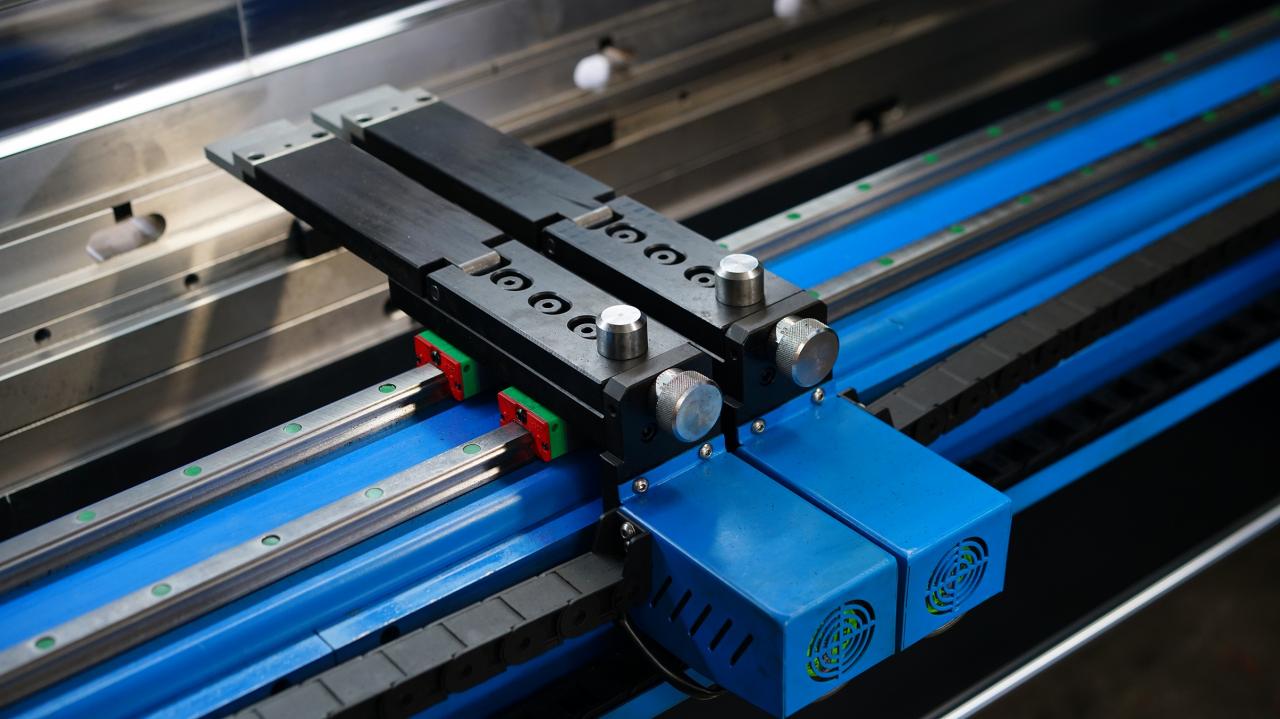

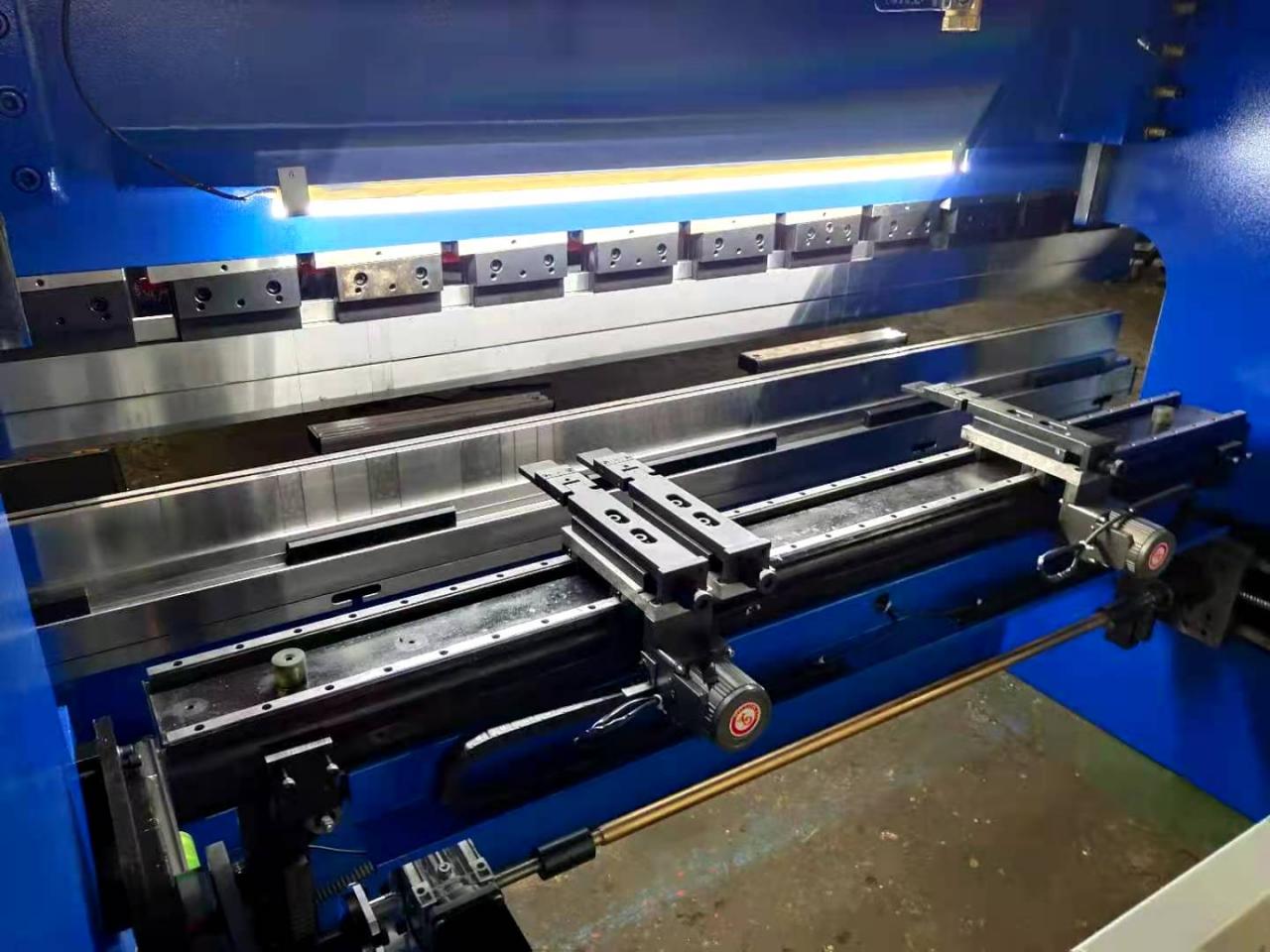

Erittäin tarkat pysäytyssormet, kaksinkertainen lineaarinen ohjain helpottaa liikuttamista
Synkroninen pyörä ja hihna takaavat takamittarin liikkumistarkkuuden
Kontaktori

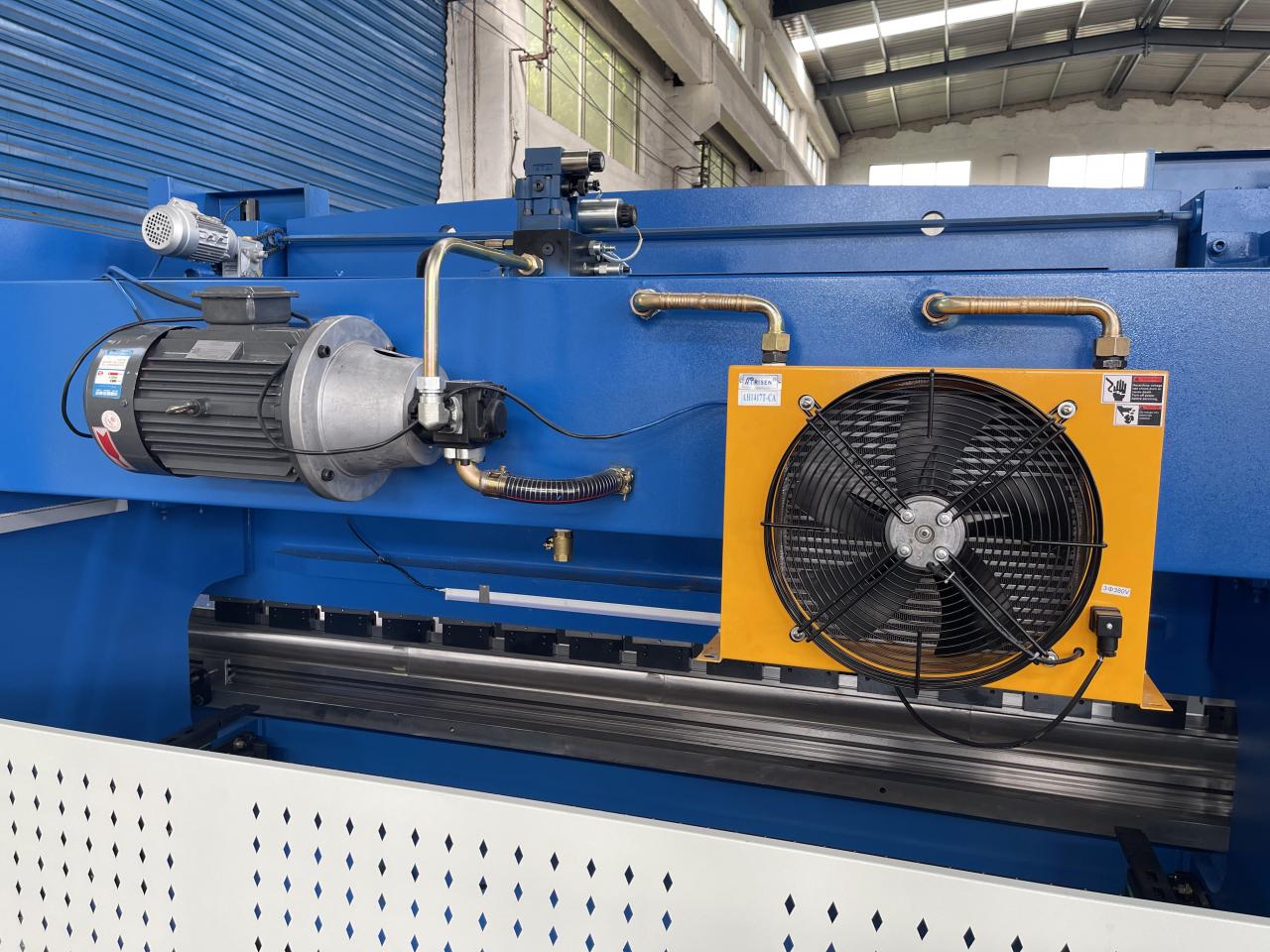

Tuulettimen jäähdytin (valinnainen)

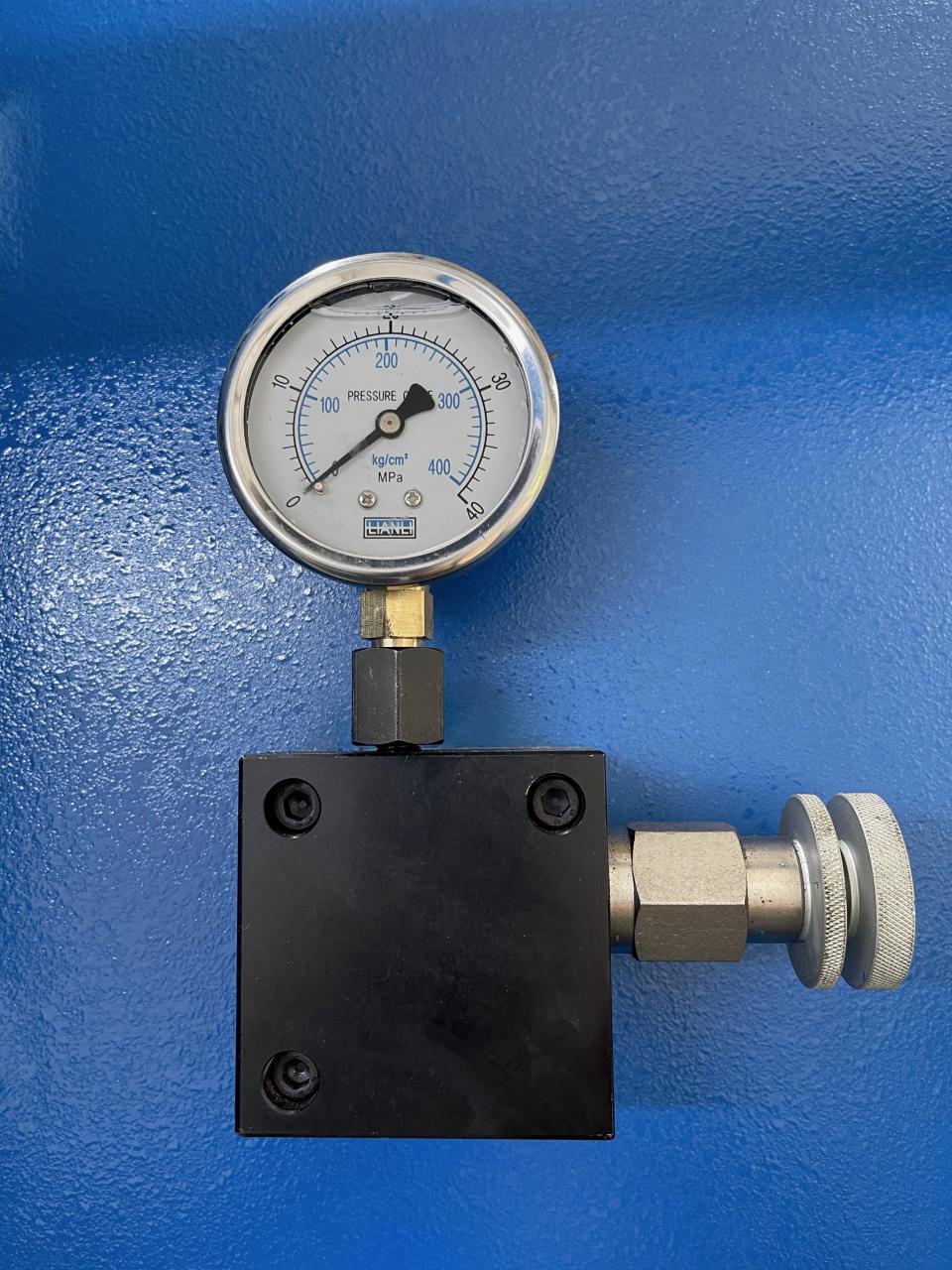

Painemittari

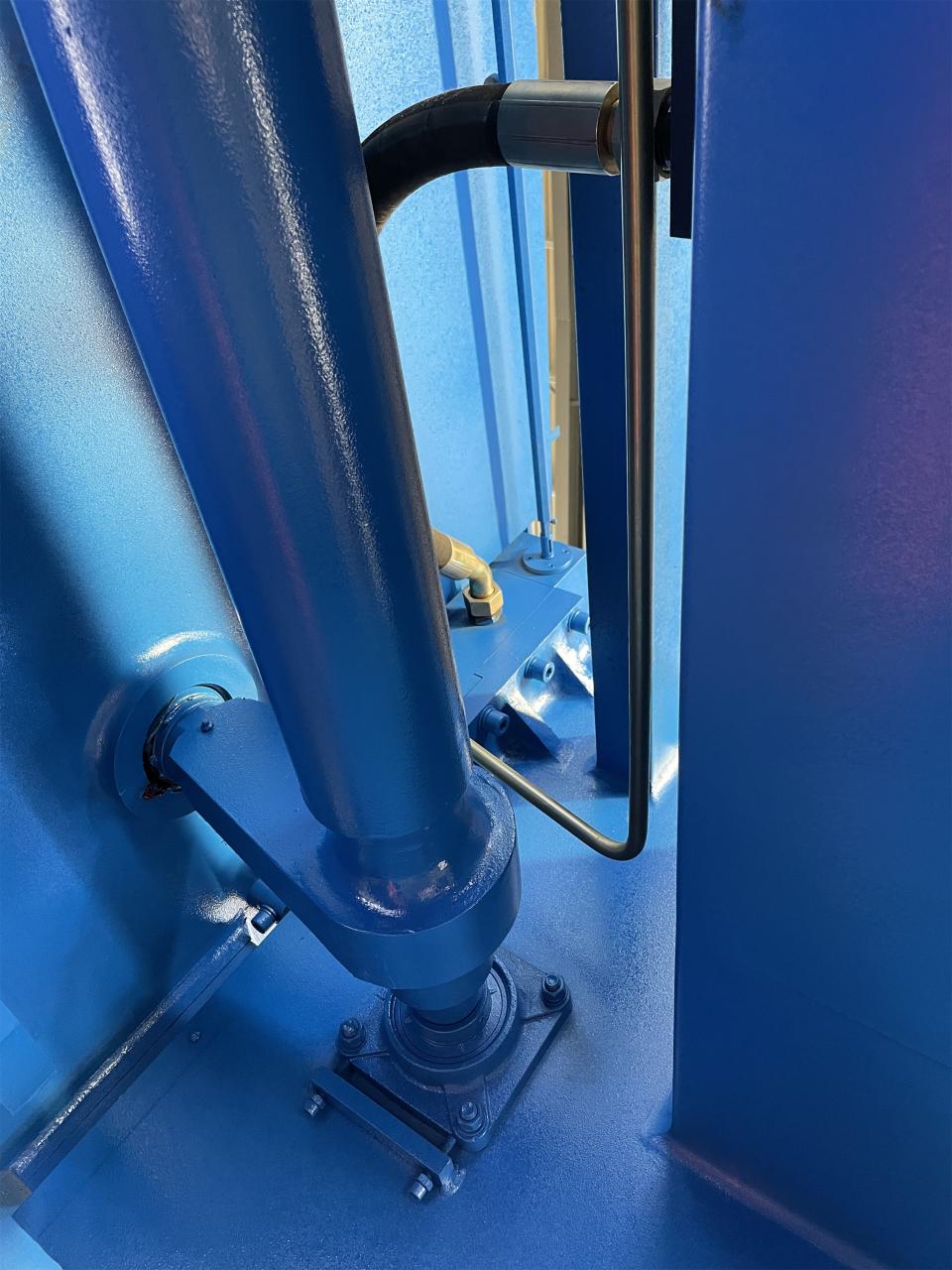

EMB öljyputki
tarjoaa pitkän käyttöiän eikä öljyvuotoja

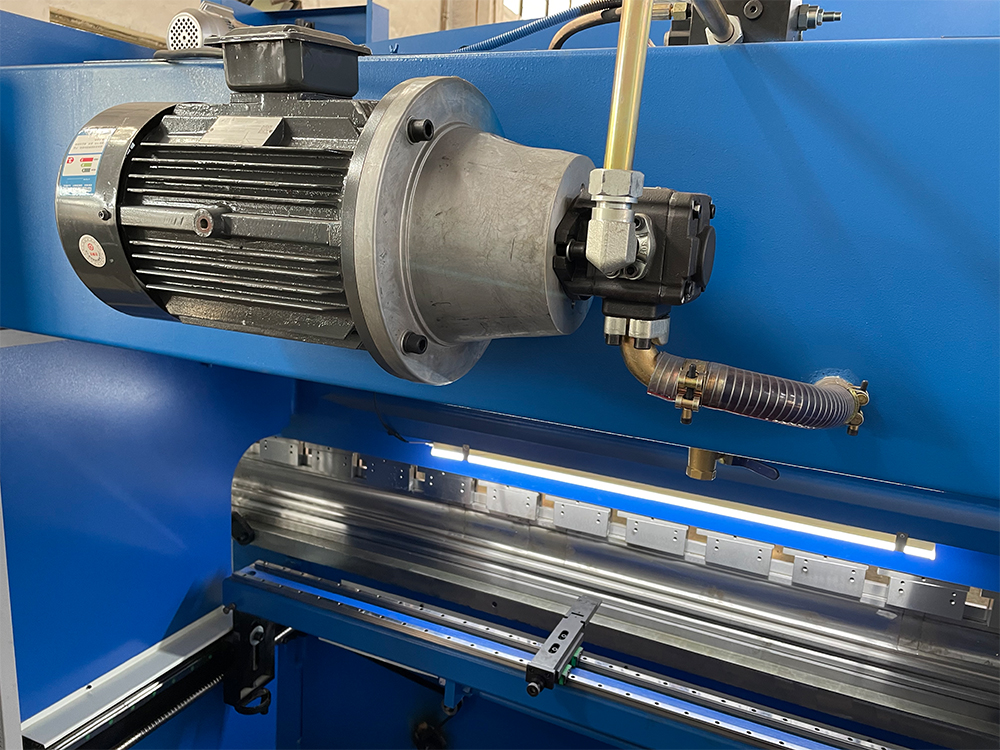

Siemens-moottori, alhainen melutaso pitkä käyttöikä
Bosch Rexroth -venttiili alhainen toimintameluhyvä suorituskyky

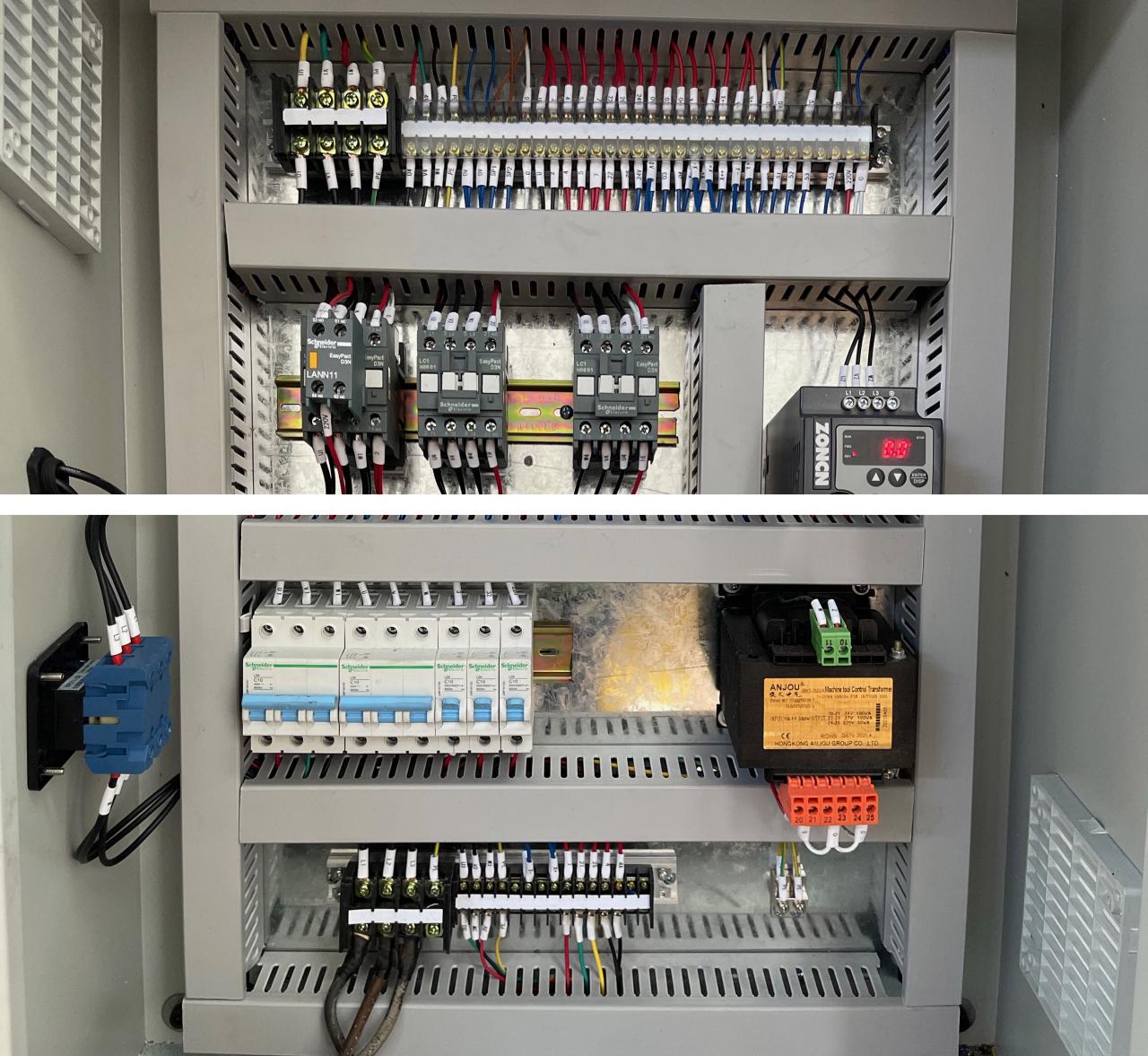

Sähkökaappi Schneider-merkkisillä komponenteilla

TUOTETIEDOT

Tuote	400T/4000	400T/5000	400T/6000
Nimellinen paine	4000	4000	4000	KN
työpöydän pituus	4000	5000	6000	mm
Reikien välinen etäisyys	3000	4000	5000	mm
Kurkun syvyys	400	400	400	mm
Ram aivohalvaus	250	250	250	mm
Suurin aukikorkeus	590	590	590	mm
Päämoottorin teho	30	30	30	kw
Mitat (P*L*K)	4200*2600*4000	5200*2600*4100	6200*2600*4300	mm

Yksityiskohdat

• Liukusäätimen isku (mm): 250 mm
• Automaattinen taso: Täysin automaattinen
• Kurkun syvyys (mm): 400 mm
• Koneen tyyppi: Synkronoitu
• Työpöydän pituus (mm): 5000 mm
• Työpöydän leveys (mm): 200 mm
• Mitat: 5200*2600*4100mm
• Kunto: Uusi
• Materiaali / Metallikäsitelty: messinki / kupari, ruostumaton teräs, metalliseos, hiiliteräs, alumiini
• Automaatio: Automaattinen
• Lisäpalvelut: Päätteen muodostus
• Vuosi: 2021
• Paino (KG): 23000
• Moottorin teho (kw): 30 kw
• Tärkeimmät myyntivaltit: Kestävä
• Takuu: 2 vuotta
• Sovellettavat toimialat: rakennusmateriaaliliikkeet, konekorjaamot, tehdas, rakennustyöt , metallilevyjen käsittely
• Showroom Sijainti: Ei mitään
• Markkinointityyppi: Uusi tuote 2022
• Koneen testausraportti: Toimitettu
• Videon lähtevä tarkastus: Mukana
• Takuu ydinkomponenteille: 2 vuotta
• Ydinkomponentit: Laakeri, Moottori, Pumppu, Vaihteisto, PLC, Paineastia, Moottori, Vaihteisto
• Tuotteen nimi: Hydraulinen CNC-puristinkone
• Ohjausjärjestelmä: E21/DA41S/Cyb Touch8
• Moottori: SIEMENS BEIDE
• Hydraulijärjestelmä: Rexroth
• Sähkökomponentit: Schneider
• Tiivisterengas: NOKJapan
• Palloruuvi/ Lineaariohjain: HIWIN
• Väri: Asiakas valitsee
• Toimitus: 15 päivää
• Ominaisuus: Korkea suorituskyky
