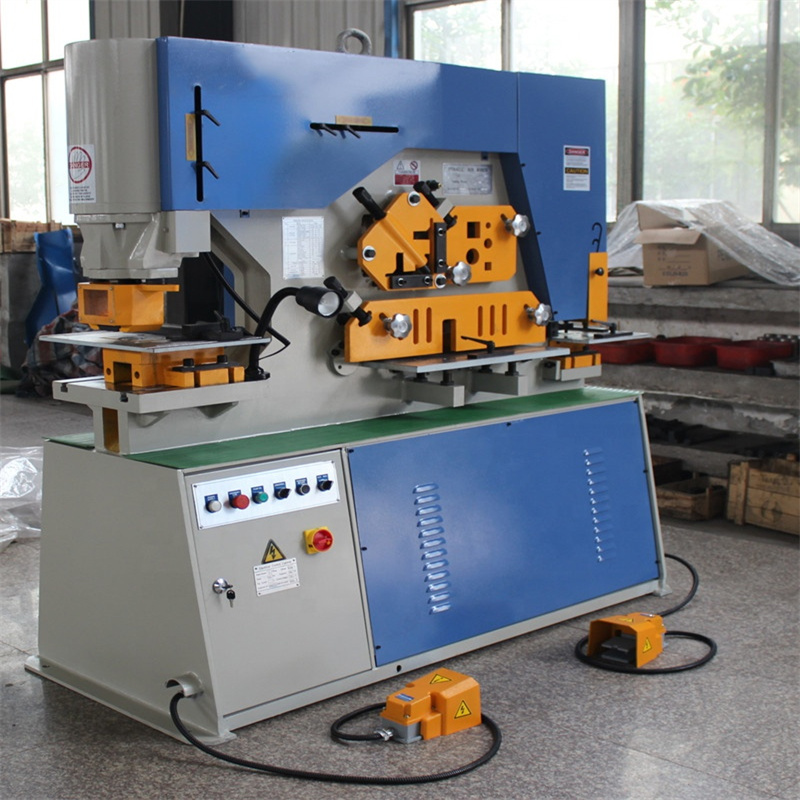

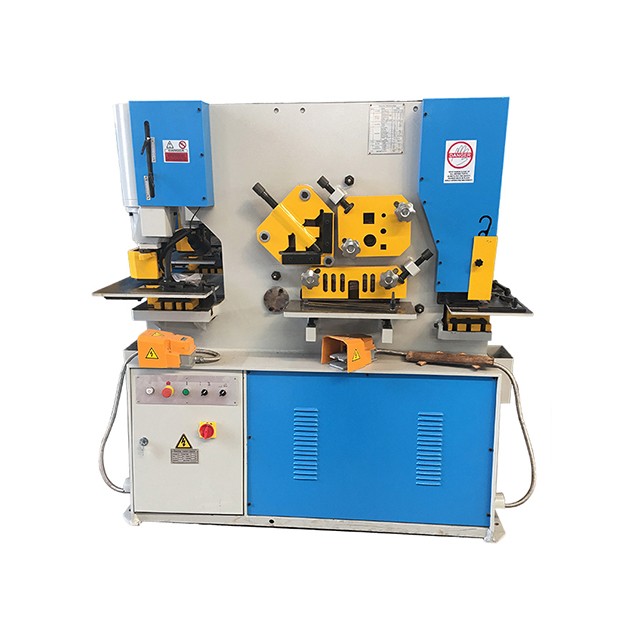

110 tonnin metallilevypuristinkulman leikkaus hydraulinen rautakone

Sovellus

He ottavat käyttöön hydraulisen ajojärjestelmän ja ovat maamme viimeisimmät rautatyöntekijät, erilaisia metallilevyjä, neliötankoja, pyöreitä tankoja, kulmaa, kanavaa ja palkkia voidaan leikata, lävistää ja loveta koneeseen. Se on myös varustettu pysäyttimellä leikkausta varten.

1) 2 erillistä hydraulimäntä ja jalkapoljin mahdollistavat 2 käyttäjän työskentelyn samanaikaisesti

2) Lisää tuottavuutta säädettävällä männän iskuetäisyydellä

3) Keskusvoitelujärjestelmä

4) Sähköinen takamittari

5) Työvalo

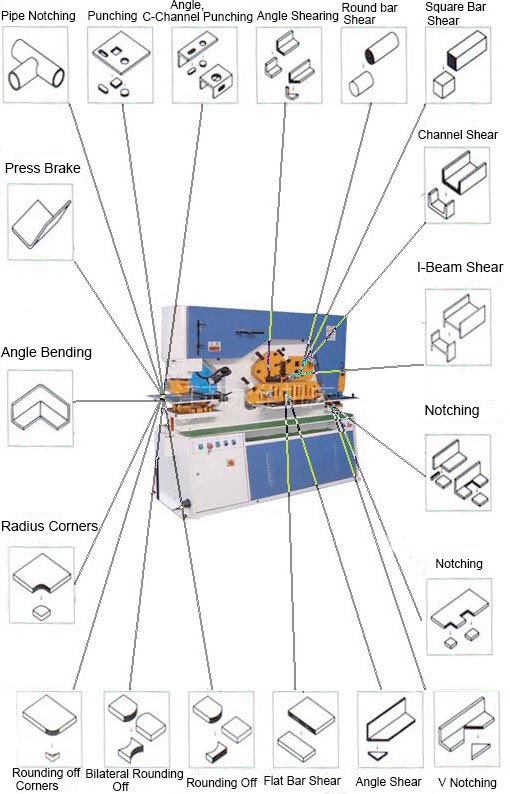

6) Viisi yksittäistä työasemaa koneessa:
a) Ø26 mm lävistys ja stanssaus sekä tavalliset lävistystyökalut
b) Teräksinen kiinteä pyöreä ja nelikulmainen leikkuuteräsarja
c) Kulmaleikkuuteräsarja
d) Metallilevyn leikkausleikkuri
e) U-lovitusteräsarja

Hydraulisen rautatyöntekijän tekniset tiedot

Erittely	Malli	Q35Y-12	Q35Y-15	Q35Y-16	Q35Y-20
Prosessin kapasiteetti		40T	55T	60T	90T
Lävistys	Halkaisija (lävistys)*paksuus (mm)	22*12	24*15	25*16	30*20
	Männän isku (mm)	60	60	80	80
	Iskun lukumäärä (kertaa/min)	8	8	8	8
Leikkaus	Levyn maksimipaksuus (mm)	12*250	15*300	16*250	20*330
	Max. levyn leveys (mm)	/	/	8*400	10*480
Kulman leikkaus	900 leikkaus (mm)	100*10	120*12	125*12	140*12
	450 leikkaus (mm)	70*6	60*6	50*5	50*5
Leikkaaminen	Paksuus (mm)	12	15	16	20
	Leveys (mm)	22	24	25	30
	Syvyys (mm)	200	200	300	350

Erittely	Malli	Q35Y-25	Q35Y-30	Q35Y-40
Prosessin kapasiteetti		110T	140T	200T
Lävistys	Halkaisija (lävistys)*paksuus (mm)	35*25	38*26	41*35
	Männän isku (mm)	80	80	100
	Iskun lukumäärä (kertaa/min)	6	6	8~25
Leikkaus	Levyn maksimipaksuus (mm)	25*330	30*355	35*400
	Max. levyn leveys (mm)	16*600	20*600	25*700
Kulman leikkaus	900 leikkaus (mm)	160*14	180*16	200*18
	450 leikkaus (mm)	60*6	60*6	80*10
Leikkaaminen	Paksuus (mm)	25	26	35
	Leveys (mm)	35	38	41
	Syvyys (mm)	400	600	600

Yksityiskohtaiset kuvat

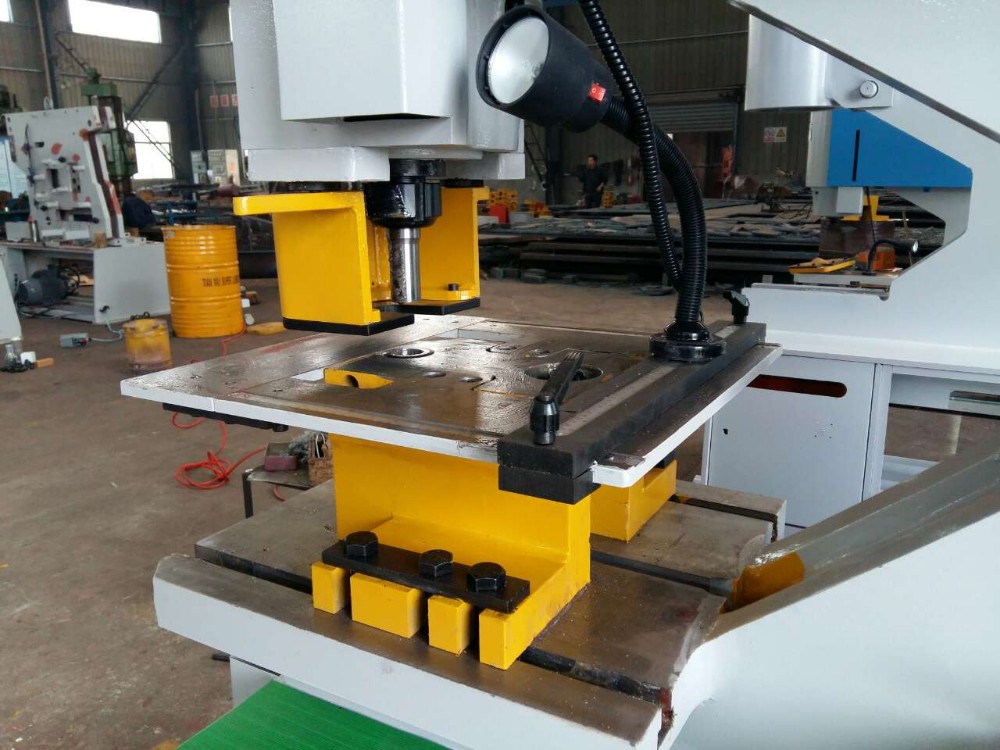

Lävistysasema

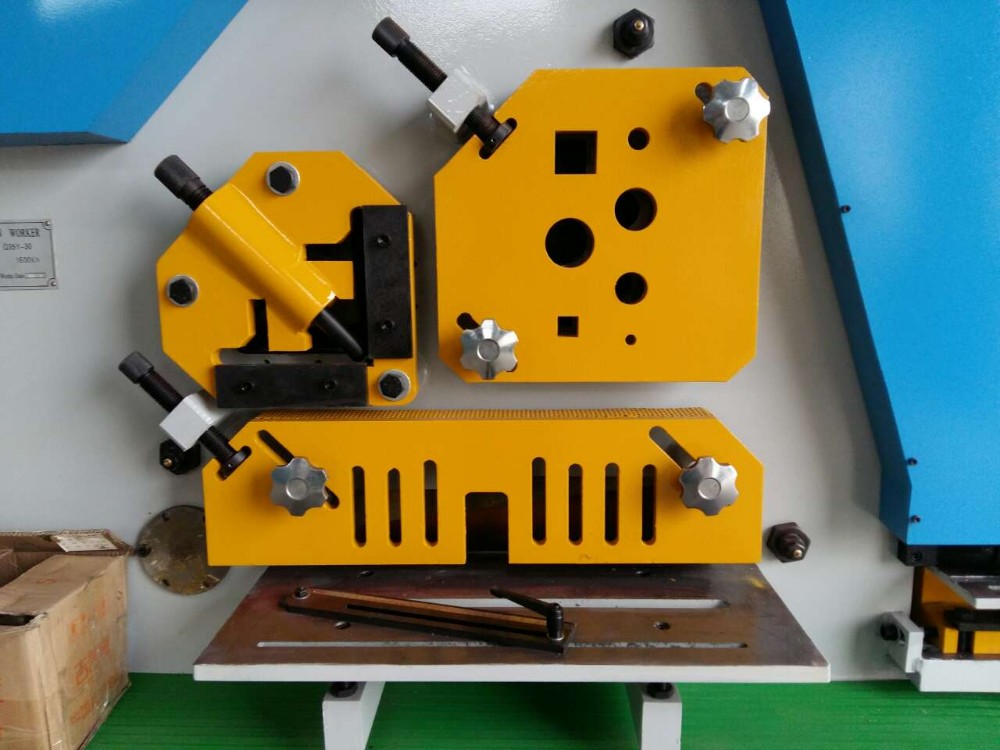

Kiinteät materiaalit, litteät tankot ja kulmaleikkausasemat.

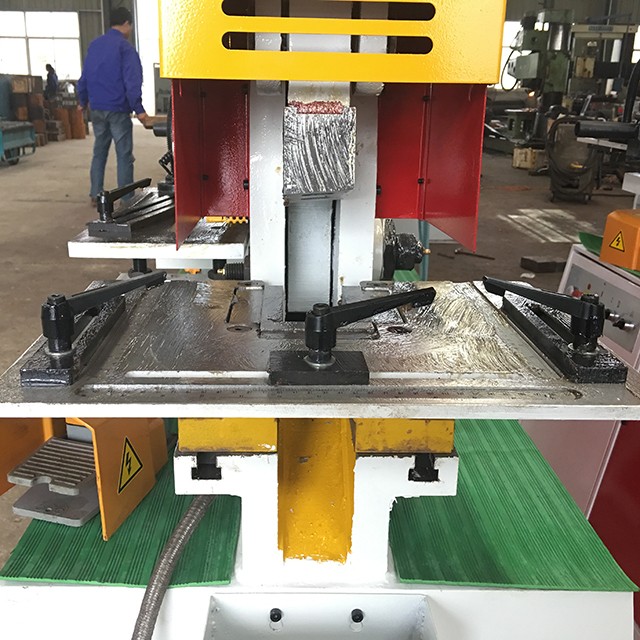

Suorakaide Lovitusasema

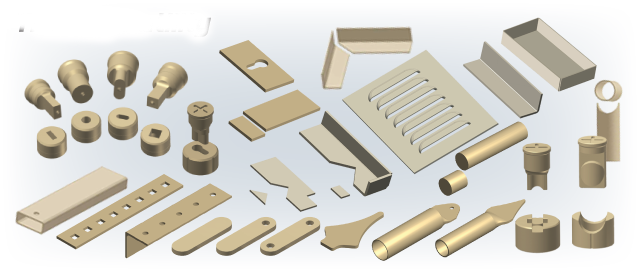

Muottityökalut ja näytteet.

Yksityiskohdat

• CNC vai ei: Normaali
• Kunto: Uusi
• Nimellisvoima (kN): 1100
• Virtalähde: Hydrauli
• Jännite: 380v
• Mitat (P*L*K): 2350*960*2090
• Moottorin teho (kW): 15
• Paino (T): 4500
• Tärkeimmät myyntivaltit: Monitoiminen
• Takuu: 12 kuukautta
• Showroom Sijainti: Ei mitään
• Sovellettavat toimialat: rakennusmateriaaliliikkeet, konekorjaamot, rakennustyöt , tuotantolaitos, energia ja kaivosteollisuus
• Konetyyppi: Hydraulinen puristin
• Lävistyspaine (KN): 1100 Ironworker
• Suurin leikkauspaksuus (mm): 25 Ironworker
• Yhden iskun leikkauskoko (mm): 25*330
• Kurkun syvyysstandardi (mm): 400
• Lävistyspaksuus (mm): 25
• Suurin lävistyshalkaisija (mm): 25
• Takuun jälkeinen palvelu: Tekninen videotuki, kenttähuolto- ja korjauspalvelu, varaosat, online-tuki
• Paikallisen palvelun sijainti: Arabiemiirikunnat
• Sertifiointi: ce
