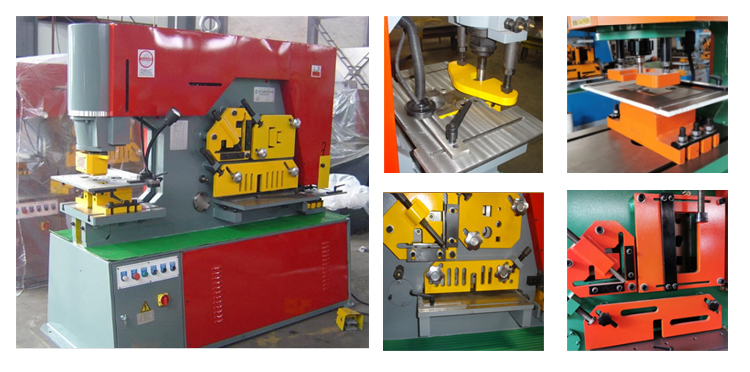

Q35y Hydraulinen Ironworker yhdistetty porakone lävistys- ja leikkauskone

Hydraulinen käyttö on tällä hetkellä uusimpien tuotteiden lävistyskone, tölkkilevy, neliöteräs, pyöreä teräs, kulmateräs, kanavateräs, l-palkki leikkaus-, lävistys- ja syöttölaite leikkauslohkolla.

ominaisuudet

1. Kaksisylinterinen hydraulinen lävistin ja leikkauskone

2. Suuri lävistyspöytä monikäyttöisellä tukijalalla

3. Takaosan loveusasema, pienitehoinen syöttö ja säädettävä iskunpituus lävistysasemassa

4. Lävistys Käytettävissä on täysi valikoima yleislävistyksiä ja meistijä.

5. Leikkaus Pyöreässä ja neliömäisessä leikkurissa on useita erikokoisia reikiä.

6. Lovitus Ainutlaatuinen muotoilu mahdollistaa kulman ja litteän tangon leikkaamisen. Sähköinen lukitussuoja ja kolme mittausrajoitinta tarkkaan paikannukseen.

Sovellus

Monitoiminen yhdistetty hydraulinen lävistys- ja leikkauskone soveltuu terästankojen käsittelylaitoksiin, tunneleihin, siltoihin ja muihin moottoriteiden ja suurten nopeuksien rautatieprojekteihin. Se soveltuu teräslevyjen, kulmaraudoiden, kanavaterästen, I-palkkien, pyöreäterästen ja neliöterästen käsittelyyn. Tällä koneella on useita toimintoja, korkea hyötysuhde, työvoiman säästö ja laiteinvestoinnit. Se on korvaamaton työkalu teräksen jalostukseen.

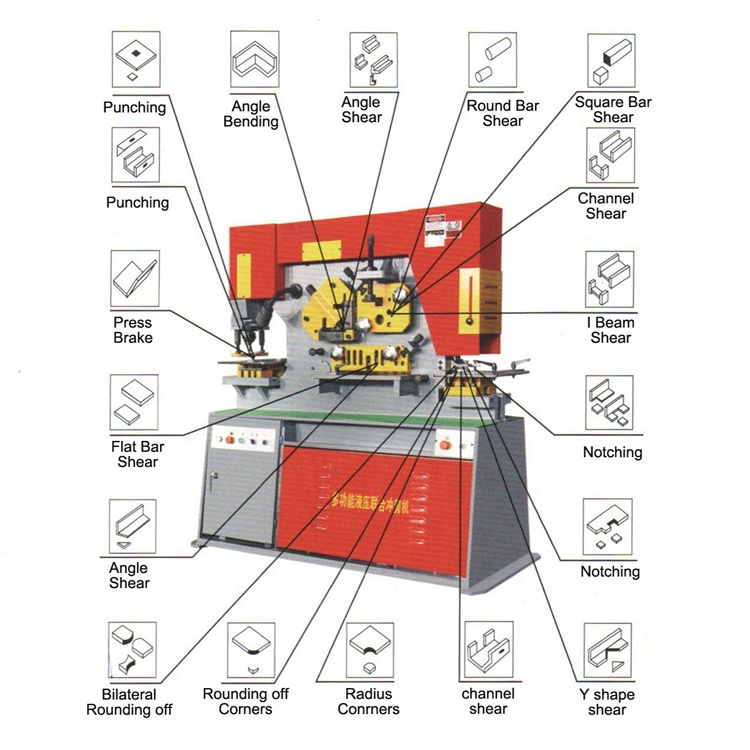

Päätoiminnot

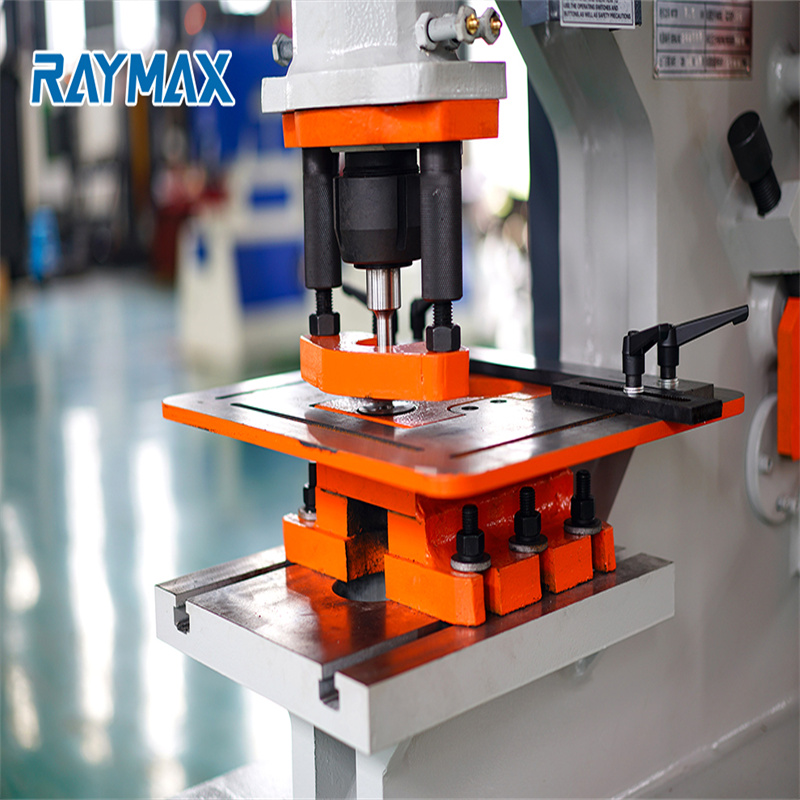

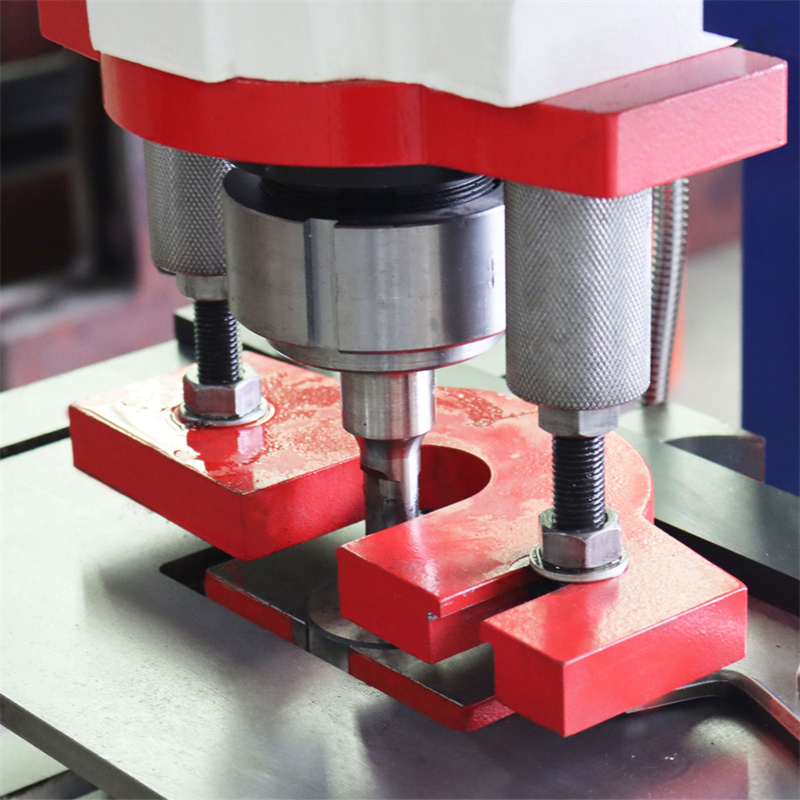

Lävistys:

Saatavilla on täysi valikoima yleislävistyksiä ja meistiä. Ainutlaatuinen tyyli mahdollistaa suuren kulman rautarei'ityksen ja suuren kanavan lävistyksen.Iso katseluikkuna irrotettavassa suunnittelussa käytön helpottamiseksi.suuri kaksiosainen mittapöytä, jossa on viivat ja pysäytin vakiovarusteena.Nopea vaihda kytkinmutteri ja holkki vaihdon nopeaa vaihtoa varten.

Leikkaus:

Pyöreässä ja neliömäisessä leikkurissa on useita reikiä eri kokoja varten. Säädettävä kiinnityslaite pyöreän/neliömäisen tangon, kanavan/palkkien leikkaamiseen. Suuri, vahva suoja takaa maksimaalisen turvallisuuden. Kulmaleikkurilla on kyky leikata kulmaa 45° sekä ylä- että alajalan. Tämä antaa käyttäjälle mahdollisuuden tehdä kuvakehyksen kulman täydellisiä hitsauksia varten. Timantin muotoinen terä laadukkaisiin leikkauksiin, jotka vähentävät materiaalin menetystä ja epämuodostumista. Helposti säädettävä kiinnityslaite tarkkaan levyn leikkaamiseen.Suuri 15":n neliövarsi upotetulla asteikolla.Erityinen vääristymätön terä laadukkaaseen leikkaamiseen.Alemmassa terässä on neljä käyttökelpoista reunaa. Ruuvit mahdollistavat rakojen säädön, eikä välilevyä tarvita.

Leikkaaminen:

Ainutlaatuinen muotoilu mahdollistaa kulman ja litteän tangon leikkaamisen. Sähköinen lukitussuoja ja kolme mittausrajoitinta tarkkaan sijoitteluun. Tämän hydraulisen raudan loviosa sopii täydellisesti metallilevyn, kulmaraudan ja monen muun lovimiseen. Lovipisteessä on myös ylikokoinen pöytä materiaalirajoittimilla. Tämä koneen osa voidaan varustaa myös lisävarusteena saatavalla vee-lovilla.

Taivutus:

Taivuta myös levyä alle 500 mm. Kaikki koneen komponentit ovat turvallisuudeltaan ja toiminnaltaan korkealaatuisia. Q35Y rautatyöläinen leikkaus- ja lävistyskone CE-hyväksytty Q35Y hydraulinen rautakone

Tuoteparametrit

TEKNISET TIEDOT hydrauliselle rautatyöntekijälle
Malli	Lävistyspaine (T)	Teräksen maks. leikkauspaksuus	Matkan koko (T*L) (mm)	Kurkun syvyys (mm)	moottorin maksimiteho (mm)
Q35Y-12	35	12	300*12	115	25
Q35Y-16	55	16	16*250 8*400	300	25
Q35Y-20	75	20	20*330 10*480	355	30
Q35Y-25	110	25	25*330 16*600	400	35
Q35Y-30	140	30	30*335 20*600	600	38

Käytämme kuuluisaa tuotemerkkiä hydraulisiin rautatyöntekijöihin yhdistettyihin lävistys- ja leikkauskonekokoonpanoihin, tasaiseen leikkausvaikutukseen, hyvään laatuun ja korkeaan suorituskykyyn.

Ei.	Tuote	Määrä	Brändi
1	Moottori	1 sarja	Siemens Kiina
2	Venttiili	1 sarja	Yuken Japani
3	Pumppu	1 sarja	Atos Italia
4	Tärkeimmät sähköosat	1 sarja	Siemens Kiina
5	Hydraulijärjestelmä	1 sarja	Rexroth Saksa
6	Öljytiivisteet	1 sarja	NOK Japani
7	Kytkentäliitin	1 sarja	Weidmuller Saksa
8	Ajastinrele	1 sarja	Omron Japani

FAQ

1. Hyväksyykö yrityksesi mukautetun tarjouksen, meillä on erityinen tarve.

RAYMAX on modulaaristen cnc-koneiden tutkimukseen ja valmistukseen keskittynyt yritys. Meillä on erittäin rikas kokemus ja vahva työstökoneiden tutkimus- ja kehityskyky. Olemme erittäin valmiita tarjoamaan sinulle räätälöityjä erittäin tehokkaita laitteita niin kauan kuin sinulla on tietty määrä tarpeita.

2. Minkä sertifikaatin yrityksesi kone saa?

Olemme läpäisseet ISO9001 laatujärjestelmän hyväksynnän ja CE-sertifioinnin.

3. Onko sinulla hinnasto valinnaiselle kokoonpanolle?

Meillä on erilaisia kokoonpanoja ja niin monia erilaisia teknisiä tietoja, joten emme voi tarjota sinulle hinnastoa. Ota yhteyttä myyntiinsinööriimme, jos olet kiinnostunut tietystä kokoonpanosta.

4. Hyväksyykö yrityksesi CIF-hinnan?

CIF-hinta sisältää CNC-koneen toimituskulut, joka on tarjottava eri kohdesataman mukaan ja eri kuukausina. Ota meihin yhteyttä, kun sinulla on tällainen tarve. CIF-hinta sisältää myös meripreemion, joka on 2‰ 1,1*kokonaissummasta.

5. Jos insinöörisi tulee maahamme korjaamaan koneen ja suorittamaan koulutusta, kuinka paljon se maksaa?

Hinta sisältää pääasiassa meno-paluulippujen, majoituksen ja majoituksen sekä v isa -maksun. Henkilöstökulut ovat
100 USD/päivä/henkilö, normaalisti se on kahden hengen työ. Mutta se riippuu suuresta laitteesta tai koko linjan asennuksesta ja virheenkorjauksesta.

6. Mikä on takuu?

Takuu on 12 kuukautta, joka alkaa päivästä, jolloin kone on saapunut maahantuojan satamaan.

7. Mitkä ovat kuljetustapasi?

Useimmissa maissa kuljetamme koneemme meritse, kun taas sisämaassa voimme käyttää rautatie- tai maantiekuljetusta. Viedyt cnc-koneet pakataan kaikki puukoteloon, joka voidaan kiinnittää 40:n pääkonttoriin.

8. Jos koneen takuu ei ole enää voimassa, miten lisävarusteiden hinta veloitetaan?

Takuukauden päättyneestä koneesta, joka tarvitsee vaihto-osia, veloitamme osatarjouksen mukaan. Jos sinulla on kysyttävää, lähetä meille sähköpostia neuvontaa varten.

9. Mitä tekisin konevian vuoksi?

Jos koneen toimintahäiriö ja käyttäjät eivät pysty ratkaisemaan sitä, lähetä meille sähköpostia neuvontaa varten. Palveluosastomme vastaa 24 tunnin kuluessa.

10. Miten koneen takuu määritellään? Milloin aloitit ajoituksen?

Tunnistamme takuun tehdasnumeron perusteella. Takuuaika lasketaan laitteiden käyttöönoton ja hyväksymisen jälkeen. Jos sinulla on kysyttävää, lähetä meille sähköpostia neuvontaa varten.

11. Kuinka pitkä on työstökoneen takuuaika?

Sitoutumisemme asiakkaan koneisiin on yhden vuoden takuu. Ostaessasi tämän sivuston jäseneksi rekisteröityneen käyttäjän koneen tehdasnumerolla voit nauttia pidennetystä 3 kuukauden takuusta. Katso lisätietoja jäsenpalvelusta.

12. Onko RAYMAXissa huolto- ja käyttöohjekirja?

Jokaisen tehtaalta lähtevän CNC-koneen mukana tulee siihen liittyvä sarja tai malli englanninkieliset ohjeet mukaan lukien huolto- ja käyttöohjeet. Liitteenä olevat asiakirjat voivat sisältää myös cnc-ohjaimen ohjeet, ostamasi osaohjeet (kuten pyörivä pöytä, öljynjäähdytin)

Yksityiskohdat

• CNC vai ei: Normaali
• Kunto: Uusi
• Nimellisvoima (kN): 650
• Virtalähde: Hydrauli
• Vuosi: 2021
• Jännite: 380V/220V Valinnainen
• Mitat (P*L*K): 1860x800x1900mm
• Moottorin teho (kW): 4
• Paino (T): 3
• Tärkeimmät myyntivaltit: kilpailukykyinen hinta
• Takuu: 1 vuosi
• Showroom Sijainti: Romania, Egypti, Kenia, Marokko, Venäjä, Thaimaa, Iso-Britannia, Sri Lanka
• Sovellettavat toimialat: maatilat, tuotantolaitokset, rakennustyöt , mainostoimisto, konekorjaamot, rakennusmateriaaliliikkeet
• Tarjottu huoltopalvelu: Insinöörit ovat käytettävissä koneiden huoltoon ulkomailla
• Nimi: Q35Y-16 hydraulinen rautatyöntekijöiden kone ja leikkurit teräksen lävistys
• Teho: Hydraulinen käyttö
• Käyttö: Metallilevyn lävistys Leikkaus taivutus
• Tyyppi: Co-lävistys
• Työstömateriaali: Teräs
• Käyttö: Neliönmuotoinen teräs I-palkki
• Käyttö FOR: Pyöreä teräs angel teräs kanavateräs
• IN:n käyttö: Lävistys
• Käyttö: stanssaus- ja syöttölaitteessa
