63 tonnin metalliteräslevylevyn taivutuskone CNC:n hydraulipuristinjarru metallin työstämiseen

Tuotteen Kuvaus

Tuotetyyppi: CNC 63T/2500 CNC-teräslevyn täyskantinen hydraulinen puristusjarru

Taivutusmateriaali: metalli / ruostumaton teräs / hiiliteräs / alumiini

Taustaväli: 500-800

Taivutustarkkuus: -0,01

Turvallisuusstandardi: Eurooppa CE/Etelä-Amerikka

Ohjausakselit: Y1 Y2 X Z1 Z2 R, V-akseli Crowing

Ohjain: Delem DA66T

Jälkimyynti: Huoltoinsinöörit ovat käytettävissä koneiden huoltoon ulkomailla

Pääpiirteet

1. Koneen runko on kokonaisuudessaan hitsatussa ja prosessoidussa rakenteessa ja ANSYS elementtianalyysiohjelmistoa sovelletaan koneen rungon pääosiin analysointia varten, mikä on varmistanut koneen luotettavuuden ja koko koneen tarkkuuden.

2. Numeerinen ohjausjärjestelmä ottaa käyttöön hollantilaisen DELEMin, sveitsiläisen CYBELECin tai italialaisen ESA-yhtiön ja niin edelleen. pystyy saavuttamaan graafisen ohjelmoinnin toiminnot taivutuskulman kompensoimiseksi, kulman muutoksen kompensoimiseksi, automaattisen laskennan, myös taivutuspaineen säädön, automaattisen työpöydän vääristymän kompensaation laskennan, työkappaleiden pituuden pidentämisen, taivutuspaineen pohjan puristuksessa, avoimen etäisyyden ja automaattisen ulosvedon takatulppa jne.

3. Täysin EU:n virtaviivainen suunnittelu, monoblokki hitsausrobottien ja -laitteiden avulla ja jännityksenpoistoprosessi hehkutuskäsittelyllä. Ota käyttöön integroitu hydraulijärjestelmä, luotettavampi ja helpompi huoltaa. ja hydraulijärjestelmän Bosch-Rexrothin, Saksan.

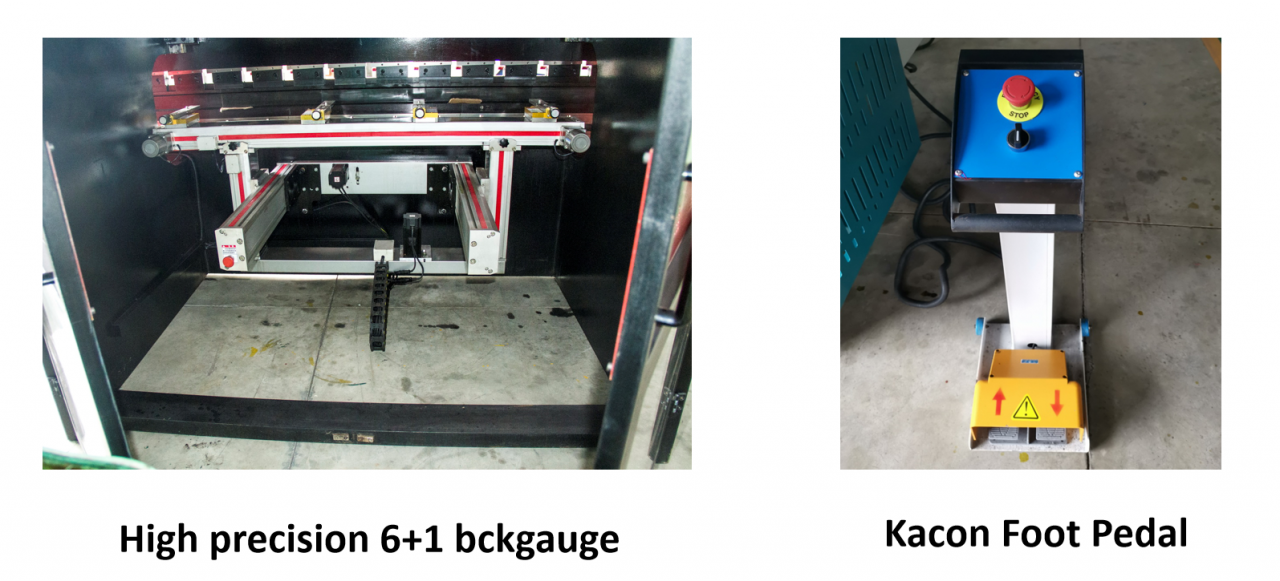

4. Sähköhydraulinen servo CNC, Y1, Y2, Öljysylinterin iskulle X, R, Z1, Z2 takamittarille, V kompensaatiolle. 6 1 akseli Takamittarin iskua ja etäisyyttä säätelee moottori ja se on säädetty hyvin käsin, säädön näyttää DA66T.

5. Koneelle suunniteltu tuumainen yksitila ja peruutus- ja huoltoaika voidaan ohjata aikareleillä. Turva-aita ja sähköinen lukituslaite on suunniteltu koneelle käyttöturvallisuuden varmistamiseksi

Yksityiskohtainen kuvaus

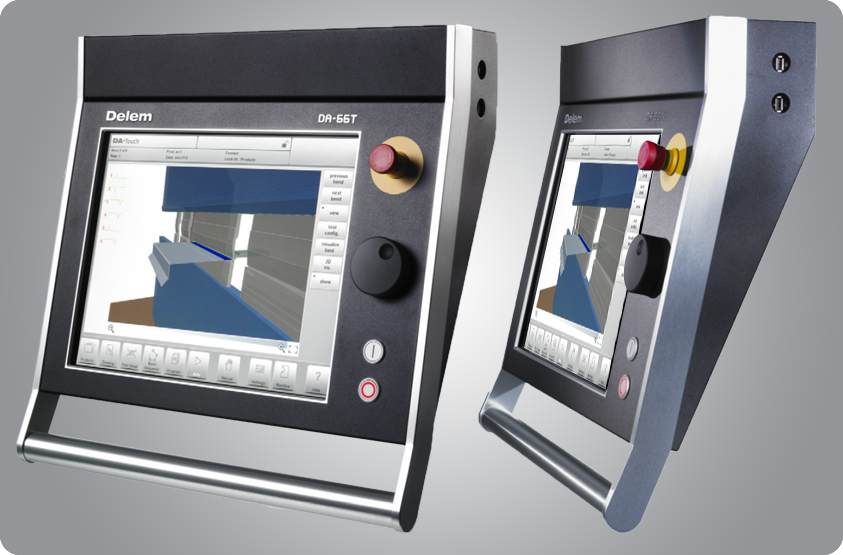

DA66T:n ominaisuudet

• 2D-graafinen kosketusnäytön ohjelmointitila
• 3D-visualisointi simuloinnissa ja tuotannossa
• 17" korkean resoluution värillinen TFT
• Täysi Windows-sovelluspaketti
• Delem Modusys -yhteensopivuus (moduulin skaalautuvuus ja mukautuvuus)
• USB, oheislaitteiden liitäntä
• Avoin järjestelmäarkkitehtuuri
• Anturin taivutus- ja korjausliitäntä

Tekniset parametrit

Malli	Taivutuspituus	Puolan etäisyys	Kurkun syvyys	Slider Travel	Päämoottori	Ulottuvuus
63T/2500	2500mm	1900mm	350 mm	150 mm	7,5 kW	3100*1450*2050
80T/3200	3200mm	2600mm	350 mm	200mm	7,5 kW	3500*1550*2100
100T/3200	3200mm	2600mm	400mm	200mm	7,5 kW	3500*1580*2400
160T/3200	3200mm	2600mm	400mm	200mm	11kw	3500*1650*2500
200T/3200	3200mm	260mm	400mm	200mm	11kw	3500*1680*2550

Palvelun "212" standardointi

1. vastaus 2 tunnissa
2. tarjoa ratkaisu 1 päivässä
3. ratkaise valitus 2 päivässä

Asennuspalvelu

Asennuspalvelut ovat saatavilla kaikille koneille. Lähetämme teknikon asiakkaan tehtaalle koneiden asennusta ja esikäyttöä varten. (Asiakkaiden tarvitsee maksaa vain lentolippu ja hotelli)

Koulutuspalvelu

Teknikkomme on käytettävissäsi tehtaallasi ja tarjoaa koulutusta koneidemme käyttöön. Voit myös lähettää teknikkosi yritykseemme oppimaan koneiden käyttöä.

Yksityiskohdat

• Liukusäätimen liike (mm): 150 mm
• Automaattinen taso: Täysin automaattinen
• Kurkun syvyys (mm): 350 mm
• Koneen tyyppi: Synkronoitu
• Työpöydän pituus (mm): 2500 mm
• Työpöydän leveys (mm): 160 mm
• Mitat: 3100*1450*2050
• Kunto: Uusi
• Materiaali / Metallikäsitelty: messinki / kupari, ruostumaton teräs, metalliseos, hiiliteräs, alumiini
• Automaatio: Automaattinen
• Lisäpalvelut: Koneistus
• Vuosi: uusi
• Paino (KG): 6800
• Moottorin teho (kw): 7,5 kW
• Tärkeimmät myyntivaltit: Suuri tarkkuus
• Takuu: 2 vuotta
• Sovellettavat toimialat: rakennusmateriaaliliikkeet, konekorjaamot, tuotantolaitokset, vähittäiskauppa, rakennustyöt , energia ja kaivostoiminta, mainostoimisto
• Tarjottu huoltopalvelu: ilmaiset varaosat, kenttäasennus, käyttöönotto ja koulutus, kenttähuolto- ja korjauspalvelu, videotekninen tuki, online-tuki
• Takuun jälkeinen palvelu: Tekninen videotuki, online-tuki, varaosat, kenttähuolto- ja korjauspalvelu
• Nimellispaine (kN): 630 kN
• Sertifiointi: CE ja ISO
• Nimi: Hydraulic Press Brake
• Materiaali: henkinen
• Ohjausjärjestelmä: DA-66T Delem
• Hydraulijärjestelmä: Bosch Rexroth Saksa

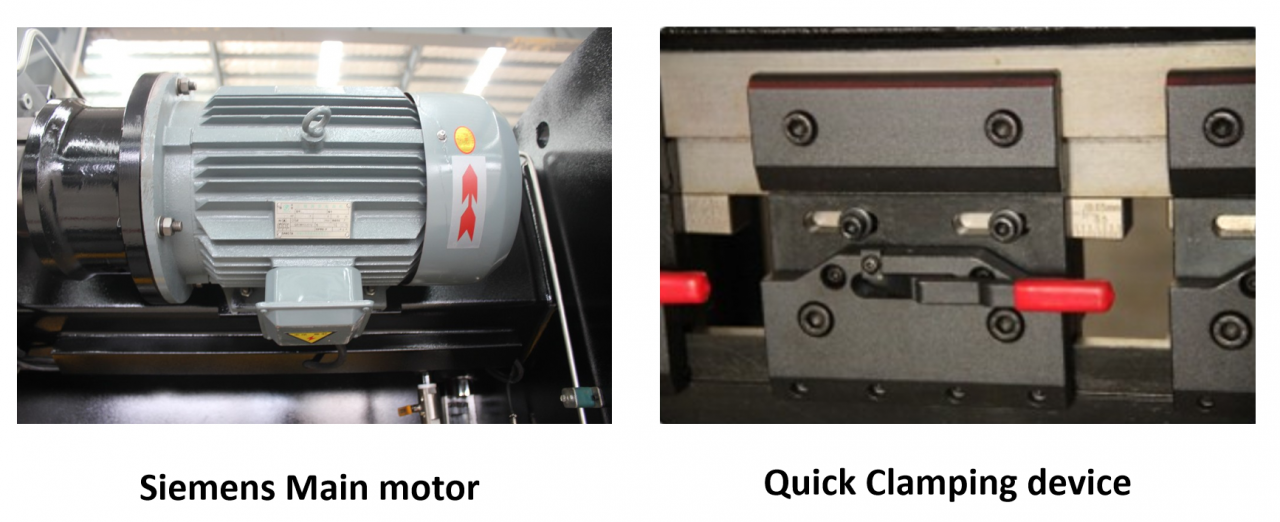

• Päämoottori: Siemens Saksa
• Palloruuvi/vuorauksen ohjain: HIWIN
• Tiivisterengas: NOK

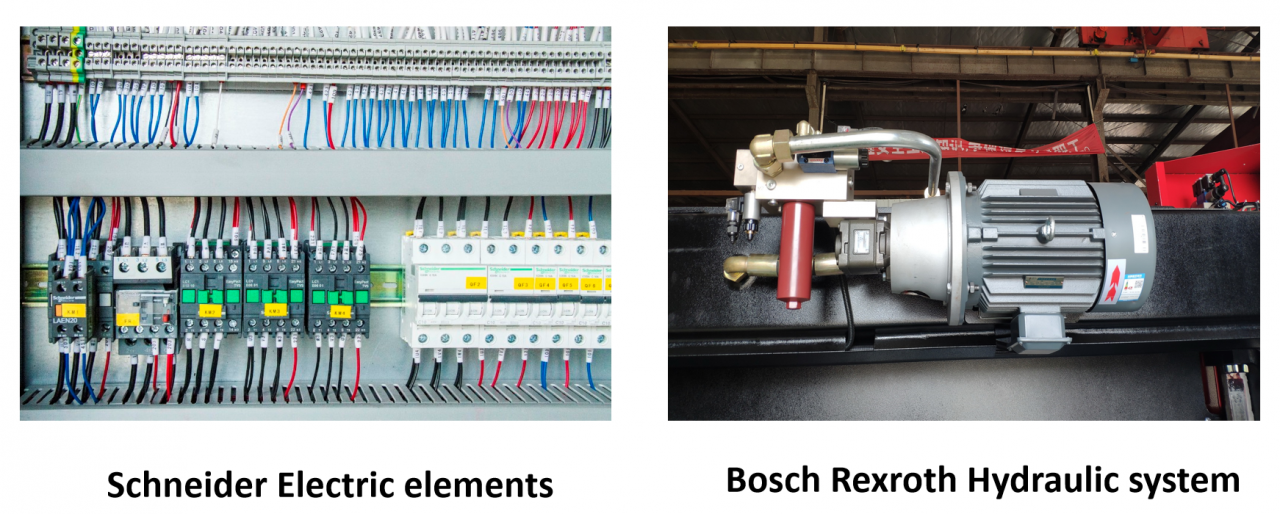

• Sähkökomponentit: Schneider Electrical
• Servomoottori / Servokäyttö: Japanilainen merkki
• Käyttökohde: Hydraulinen taivutuskone
