Metallilevyn taivutuskone Hydraulinen taivutuslevy ruostumatonta terästä Minipuristinjarru

Tuotteen Kuvaus

1）WC67K NC hydraulinen levypuristusjarru E21-ohjaimella

Peltilevypuristinjarru E21 NC -järjestelmällä

Taajuusmuuttaja ohjaa X,Y-akselin päämoottorin sijaintia: SIEMENS Saksa

Venttiili: Bosch Rexroth Saksa

Sähkölaitteet: Schneider France

1. Suunnittelu täyttää EU:n kansainväliset standardit. Runko eliminoi sisäisen jännityksen hehkuttamalla ja varmistaa suuremman tarkkuuden ja lujuuden. Kaikki koneet on suunniteltu käyttämällä SOLID WORKS 3D -ohjelmointia ja valmistettu ST44-1-laatuteräksestä uusimmalla tekniikalla.

2. WC67K-sarjan vääntöakselin taivutuskoneessa käytetään Chines ESTUN NC -ohjausjärjestelmää, joka auttaa sinua lisäämään tuottavuuttasi ja pitämään alhaisimmat kustannukset ja alhaisemmat ylläpitokustannukset. Korkealaatuinen ja toistuva taivutus saadaan aikaan käyttämällä synkronoituja sylintereitä ja venttiilejä.

3. E21-järjestelmän ohjelmoinnin ohjausjärjestelmä ja invertteri toteuttavat X-akselin Y-akselin tarkan paikannustoiminnon.

4. Huippuluokan taajuusvasteen hydraulinen ohjaustekniikka, jäykkä yläpalkki pyörii 8-pistelaakereissa, taivutustarkkuus /-0,01 mm

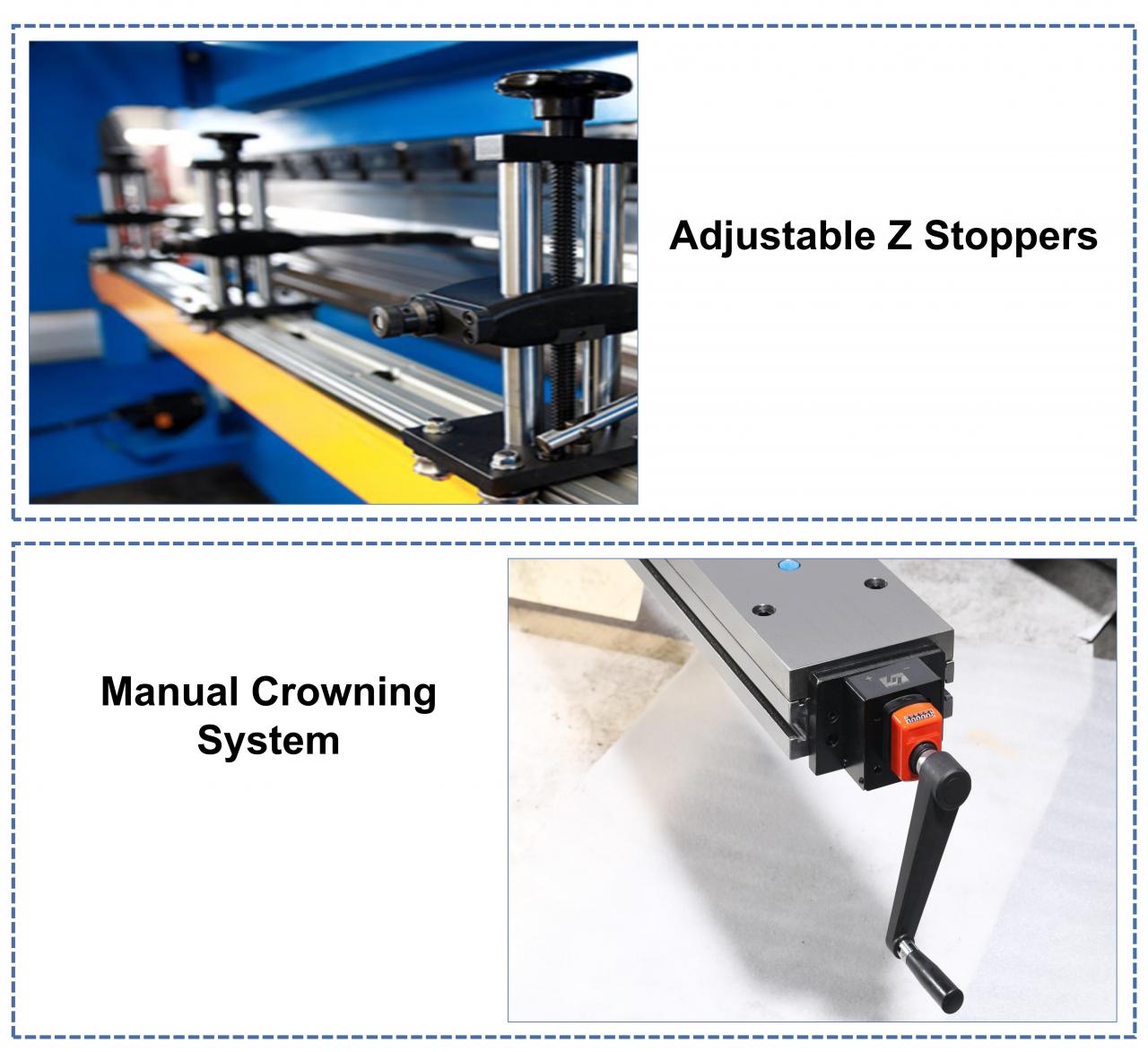

5. Valinnainen V-akselin kompensointitoiminto ja valitse sopiva muotti monimutkaisten työkappaleiden taivuttamiseksi helposti. Vakiovarusteet.

Kiinalainen E21 NC-ohjain

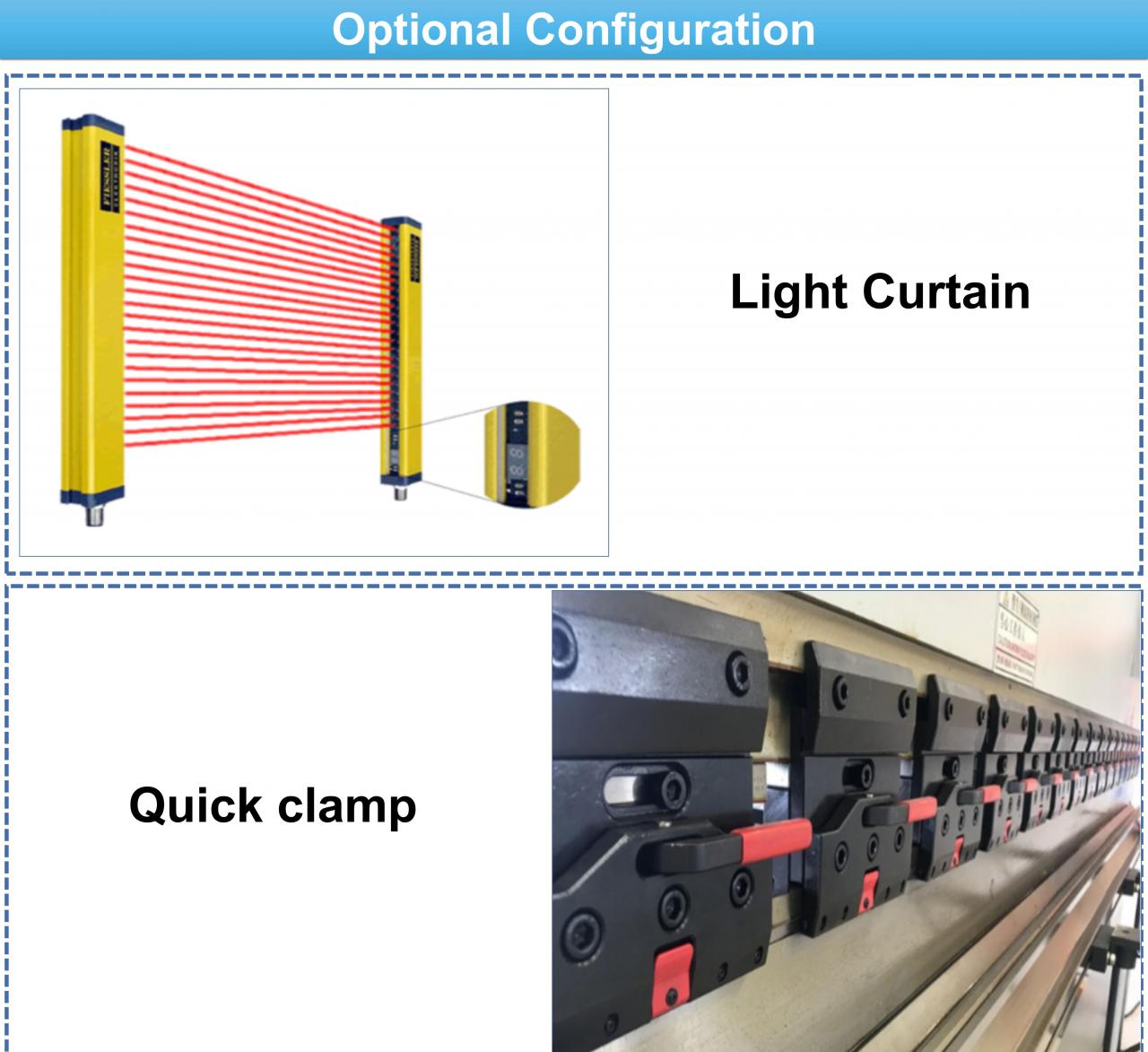

1. Valosuojat varmistavat käyttäjien turvallisuuden käytön aikana

2. Y-akselin ja X-akselin järjestelmän ohjaussäätö ja taajuusmuuttaja ohjaa niiden sijoittelua.

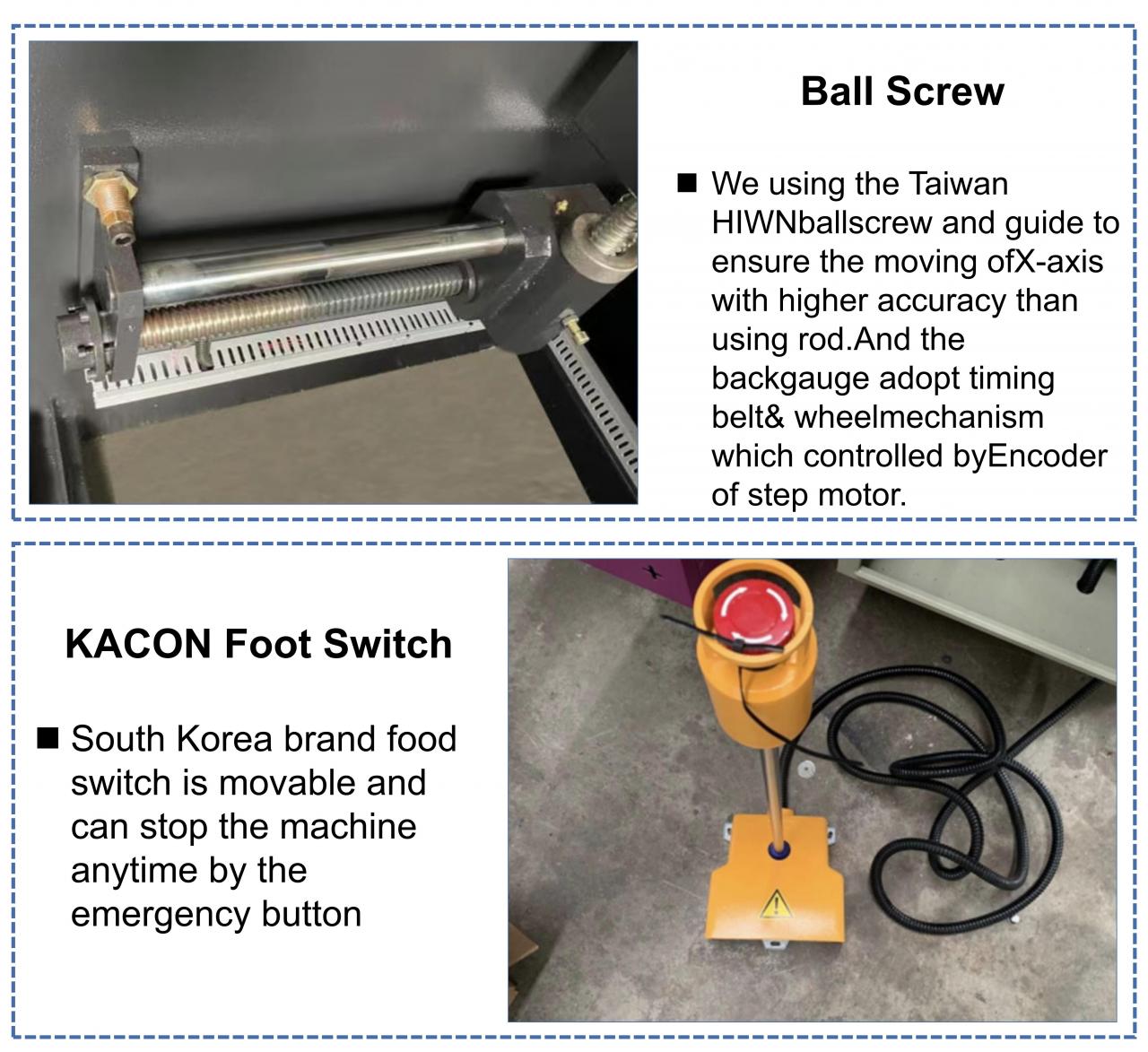

3. Lineaarisen ohjauskiskon ja kuularuuvin tarkkuus 0,01 mm (HIWIN, TAIWAN).

4. Teräksinen mono-lohkorakenne.

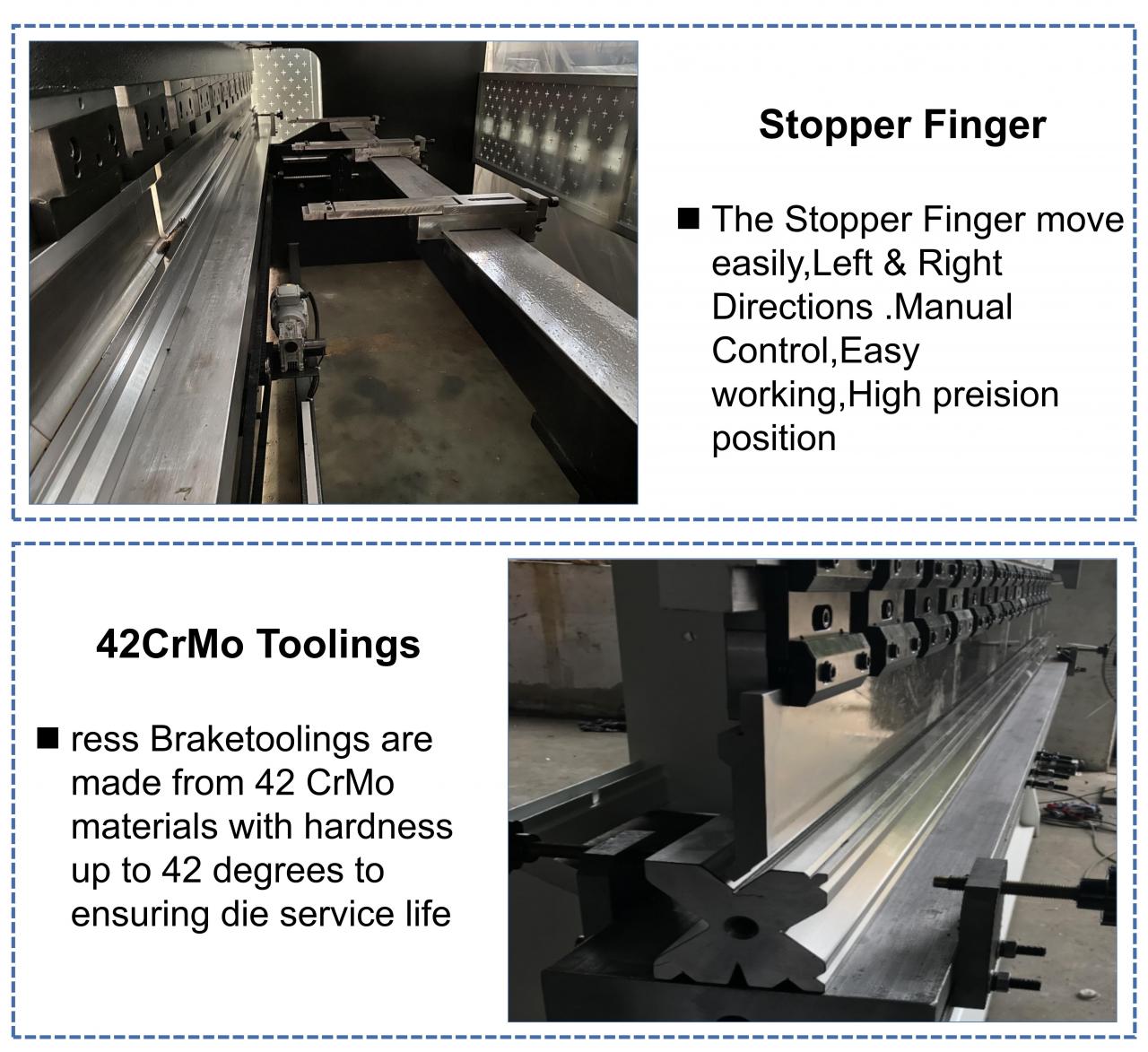

5. Säädettävät pysäytyssormet.

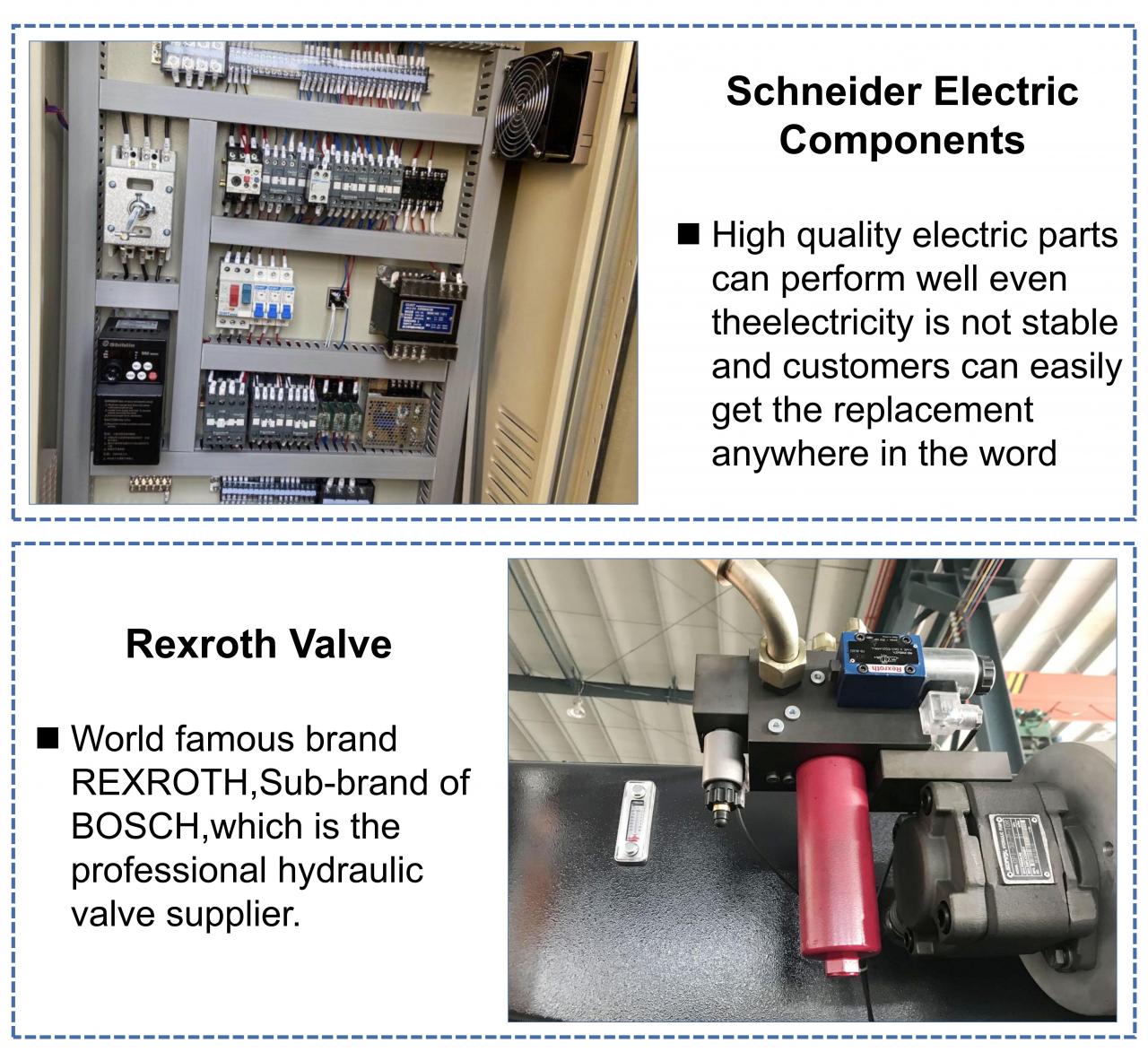

6. Standardi sähkölaitteet Schneiderin, Ranskan.

7. EMB Saksan vakioöljyputkiliittimet.

8. Bosch Rexroth Saksan vakioventtiilit ja öljypumppu.

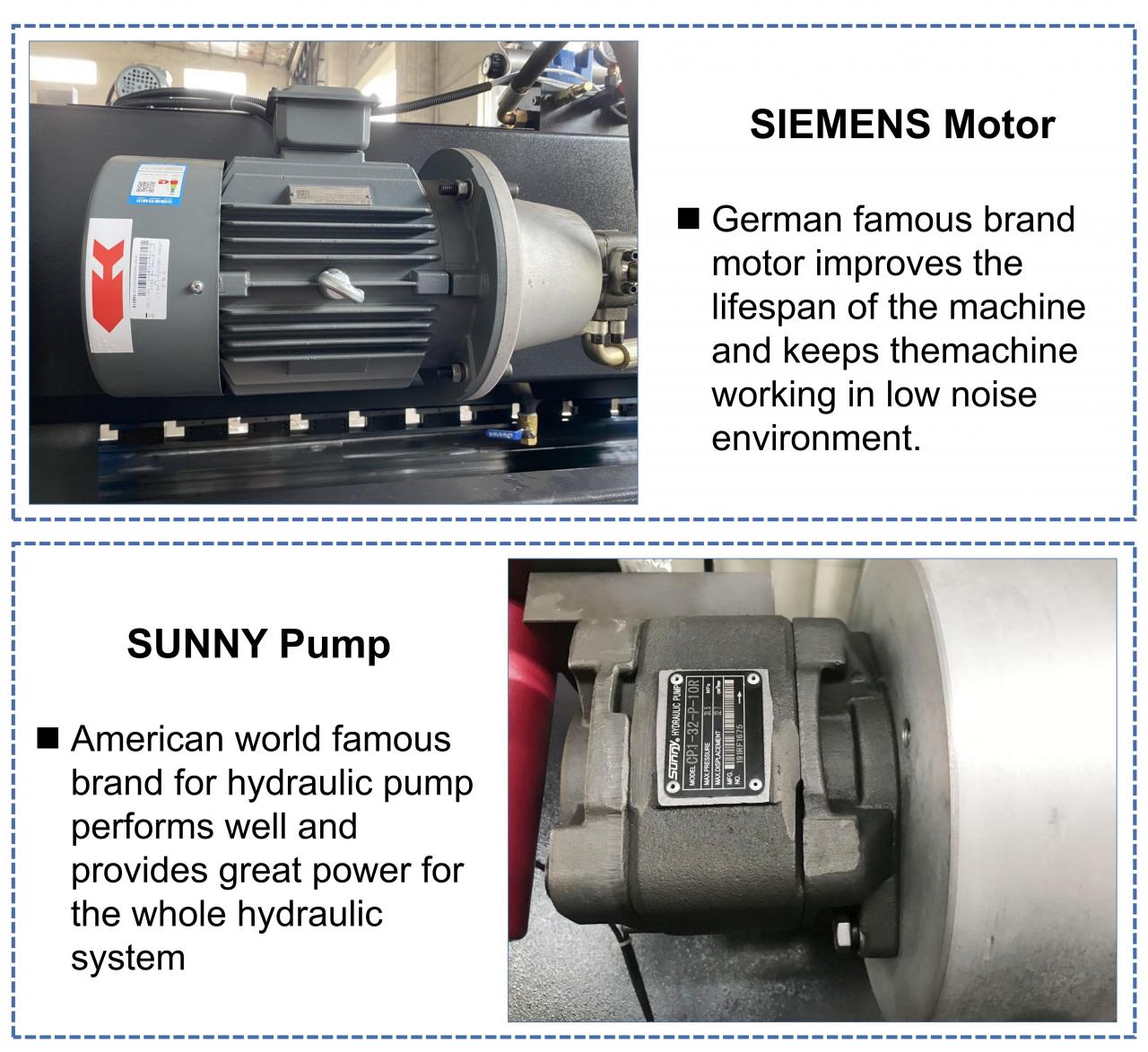

9. Siemens Saksan perusmotro

10. Hydraulinen ja sähköinen ylikuormitussuoja

Chines ESTUN E21 NC -järjestelmä

Yksivärinen LCD-paneeli Integroitu tekijä vapaasti ohjelmoitavissa

Automaattinen paikannusohjaus (kommen moottori tai keksijä)

Karan siirtymävaraSisäinen aikarele

Varastolaskuri ja sisäinen aikarele

B1-asentomittari 0,01 mm:llä

Valmistustekniikka

Tuote	Yksikkö	Erittely
Koneen malli		100T-2500	100T-3200	100T-4000
Nimellinen voima	KN	1000	1000	1000
Työpöydän pituus	Mm	2500	3200	4000
Pylväiden välinen etäisyys	Mm	1900	2600	3200
Kurkun syvyys	Mm	320	320	320
Max. liukuveto	Mm	120	120	120
Max. kiinni korkeus	Mm	370	370	370
Matka-ajat	Aika/min	15	15	15
Päämoottorin teho	Kw	7.5	7.5	7.5
Max. hydraulinen paine	Mpa	25	25	25
Ulkoreunan mitat	mm	250016002400	320016002500	400016002500
