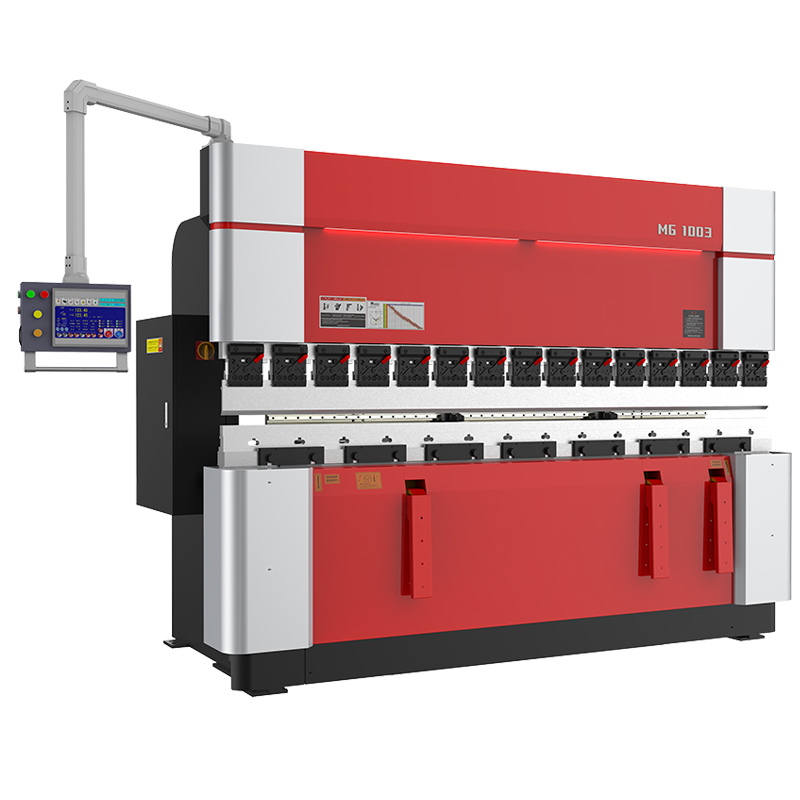

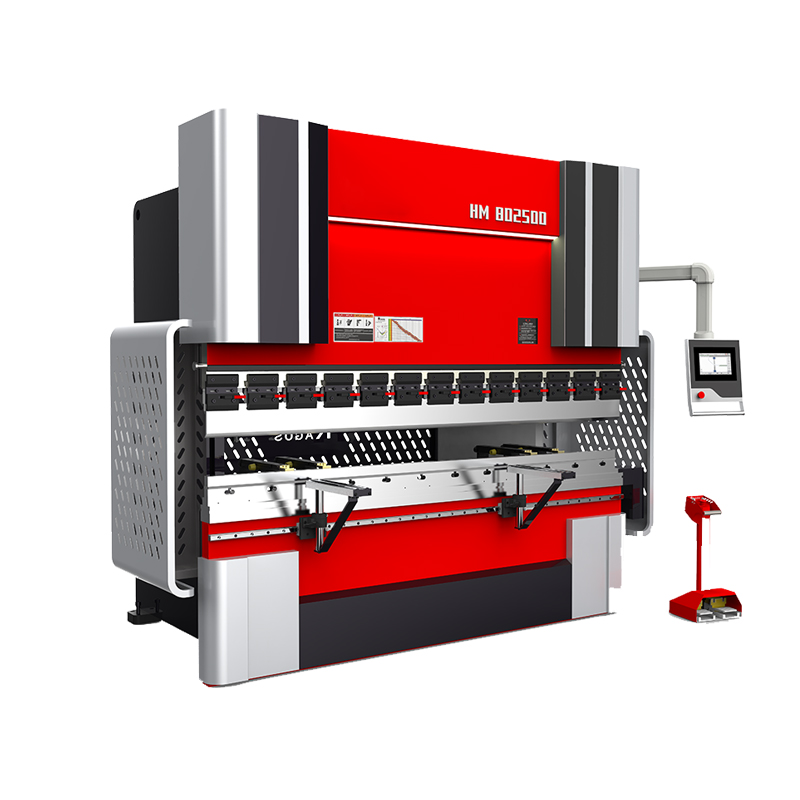

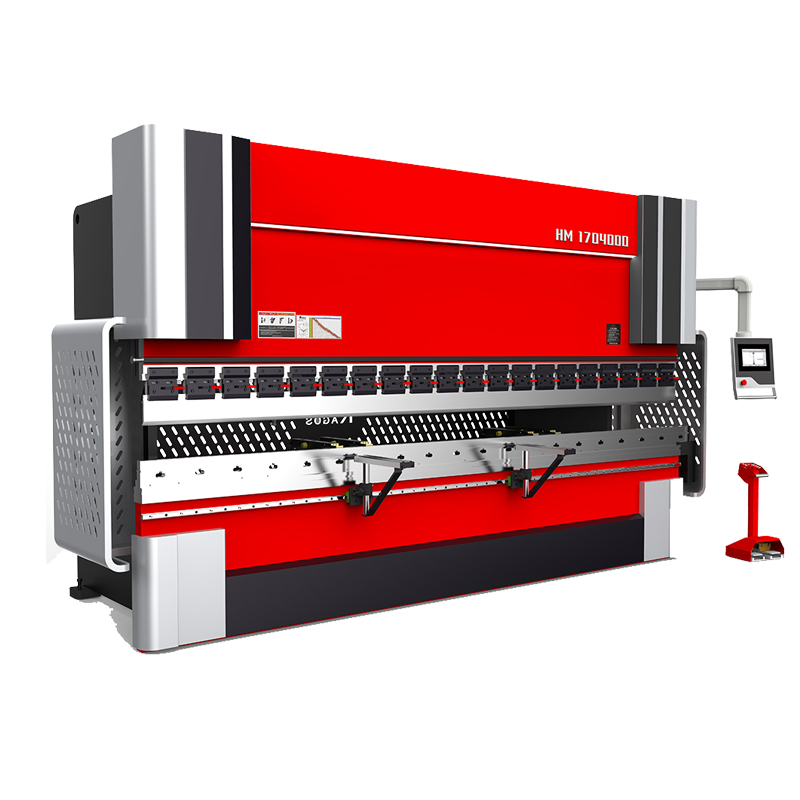

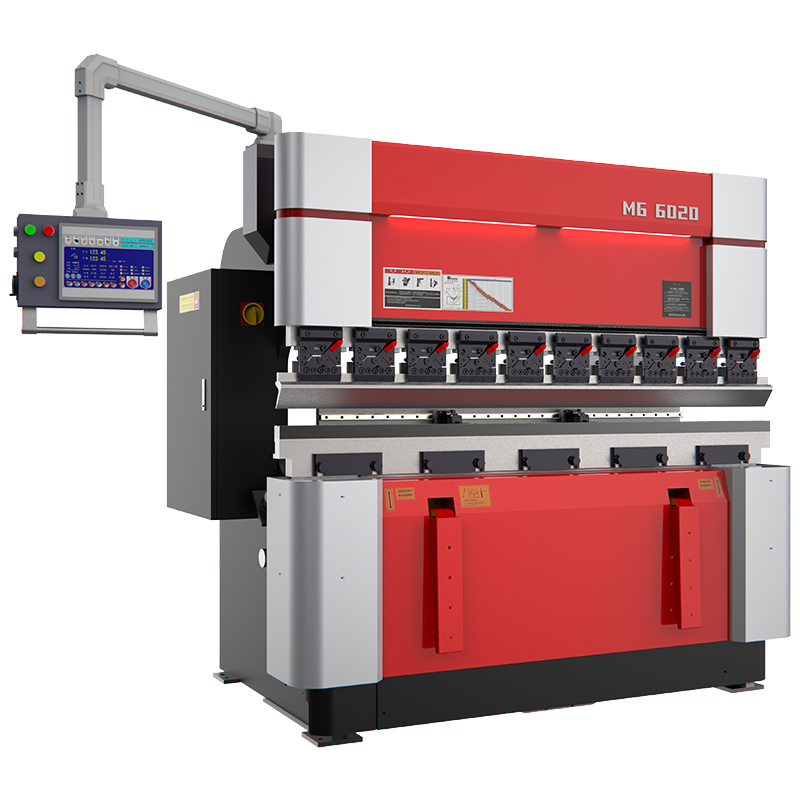

Teräslevyä alumiinia taivutus hydraulipuristimen jarrukone

tuotteen yleiskatsaus

Tuotetiedot

EI.	Yksityiskohdat	Alkuperäinen Valmistaja	Tuotenimi
1	NC-järjestelmä	Hollanti	DELEM DA-53 -sarja (vastaava)
		Sveitsi	CYBELEC CT8 (vakio)
2	Suljettu lineaarinen kooderi	Turkki	OPKON
3	Hydraulijärjestelmä	Saksan kieli	REXROTH/ ARGOS-HYTOS
4	Öljypumppu	Amerikka/Japani	AURINKOINEN/ NACHI
5	Palloruuvi	Taiwan	HIWIN/ PMI
6	Suora ohjauskisko	Taiwan	HIWIN/ PMI
7	Tiiviste	Japani	Japani NOK
8	Ilmakytkin	Ranska	Schneider
9	Miniatyyri rele	Ranska	Schneider
10	AC-kontaktori	Ranska	Schneider
11	Painike	Ranska	Schneider
12	Sähkökomponentit	Japani	Omron
13	Pistorasia	USA	EATON

Tekniset parametrit ja tekniset tiedot 130 tonnin painolla
Työpöydän pituus		3200	mm
Pylväiden välinen etäisyys		2700	mm
Liukusäädin		200/250	mm
Avoin korkeus		450/500	mm
Kurkun syvyys		400	mm
NC:n akselin numero		Y1, Y2, X, R, V	kirveet
Päämoottorin teho		11	kw
Liukunopeus	Nopeasti alas	180	mm
	Työ	10	mm
	Palata	160	mm
Takamittarin X-akseli	Aivohalvaus	600	mm
	maksiminopeus	350	mm/s
	Uudelleenasetuksen tarkkuus	≤0,05	mm
Takamittarin R-akseli	Aivohalvaus	200	mm
	maksiminopeus	200	mm/s
	Uudelleenasetuksen tarkkuus	≤0,05	mm
Koneen mitat	Pituus	3800	mm
	Leveys	1850	mm
	Korkeus	2750	mm
Koneen paino	/	9000	kg

Tuotteen kokoonpano

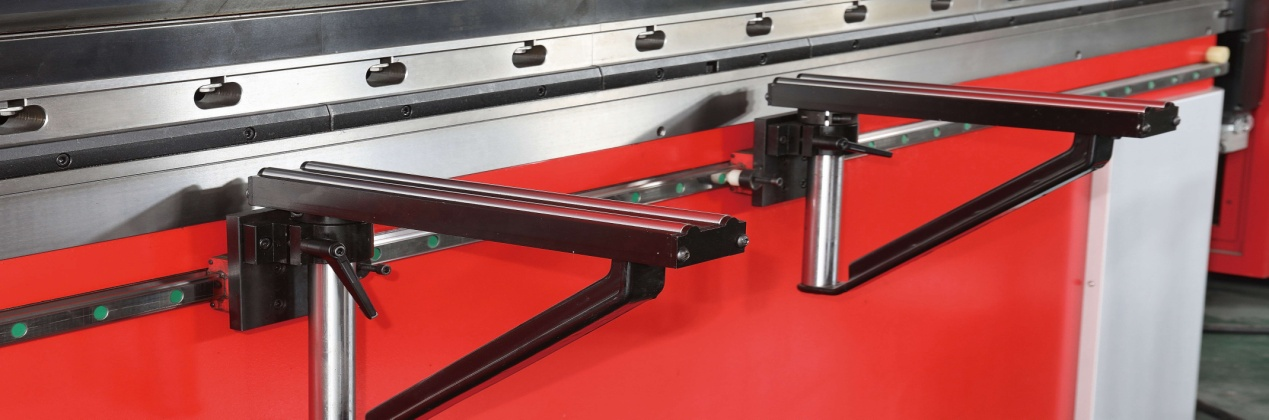

Liikkuva etutukikehys: Se liikkuu lineaarista ohjauskiskoa pitkin ja voidaan pysäköidä mihin tahansa asentoon helpottamaan taivutustyötäsi ja tekemään työstä mukavaa ja tehokasta.

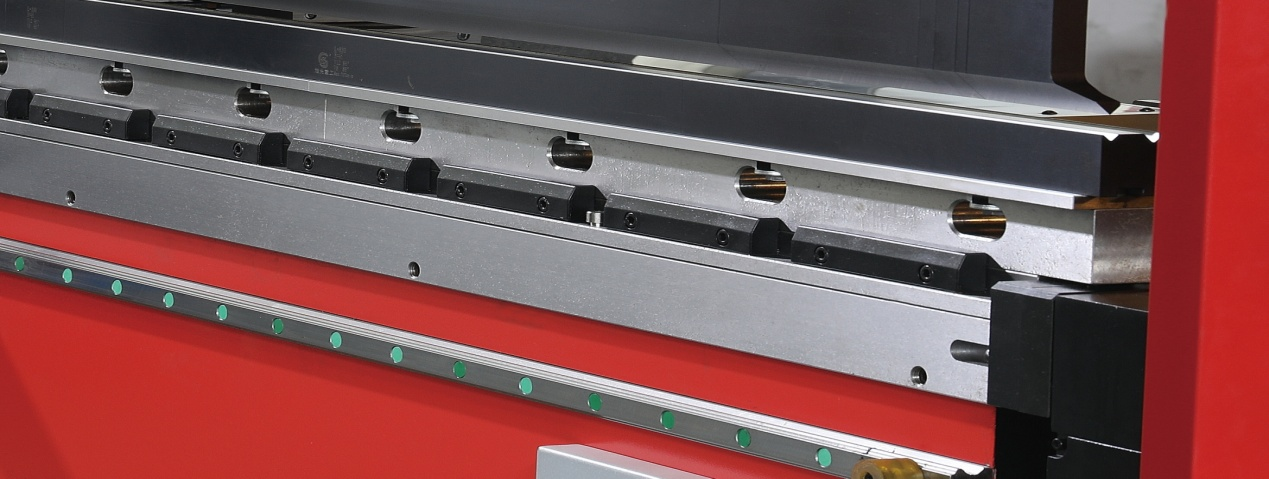

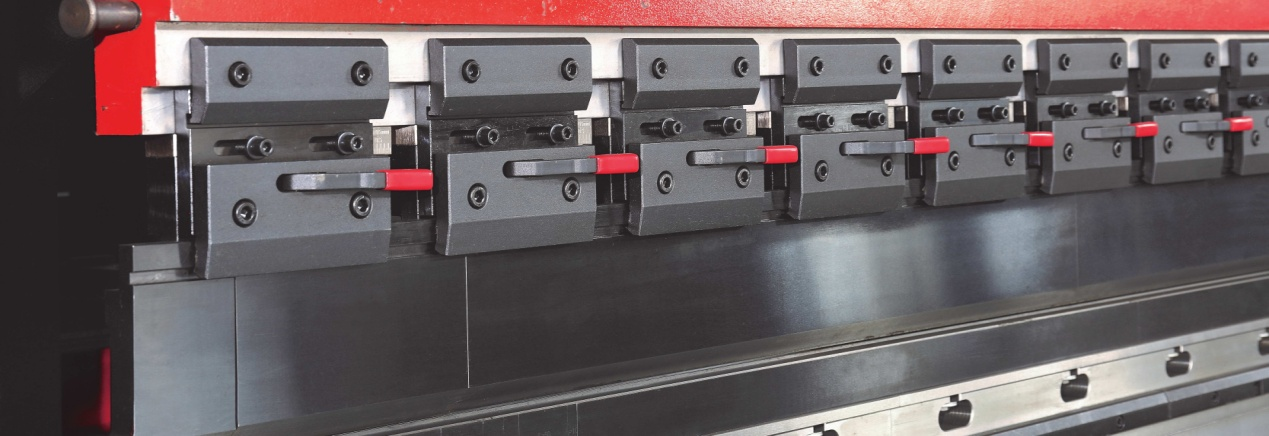

Erittäin tarkka ja nopea kiinnitysjärjestelmä: nopea ja helppo vaihtaa työkalut, mikä vähentää työvoimaa ja lisää tuottavuutta.

Laadukkaammat puristusjarrutyökalut: koko karkaistu erittäin tarkka CNC-puristinjarrutyökalu on kestävä.

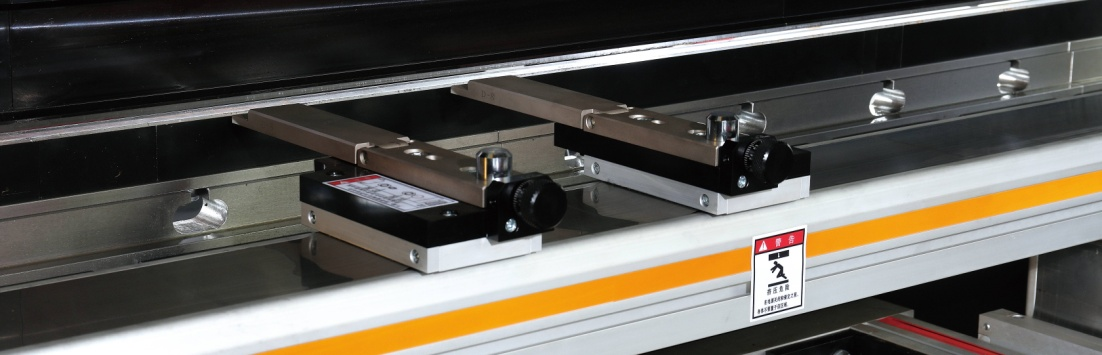

Erittäin tarkka ja vakaa takamittarijärjestelmä (valinnainen): Uusi ja ainutlaatuinen kaksinkertainen lineaarinen ohjauskonstriktio, varmistaa hyvän paikannustarkkuuden. Monivaiheisten pysäytysten suunnittelu, paikannusalueen laajentaminen arvon yläpuolella.

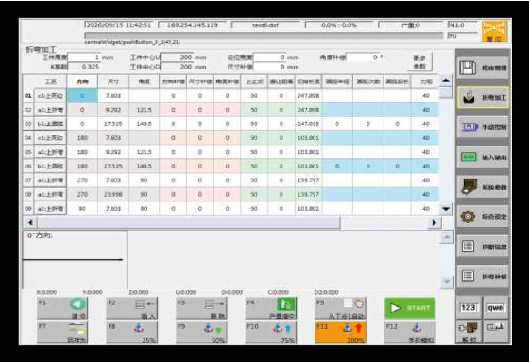

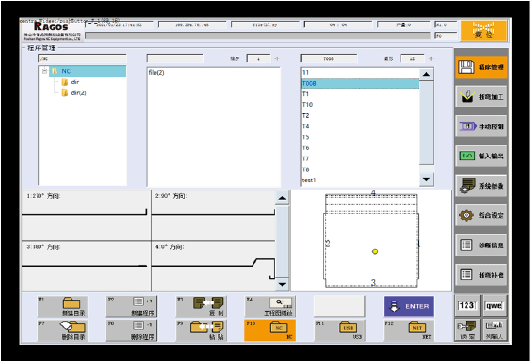

Helppokäyttöinen cnc-ohjausjärjestelmä voi auttaa sinua säästämään aikaa työtehokkuuden parantamiseksi.

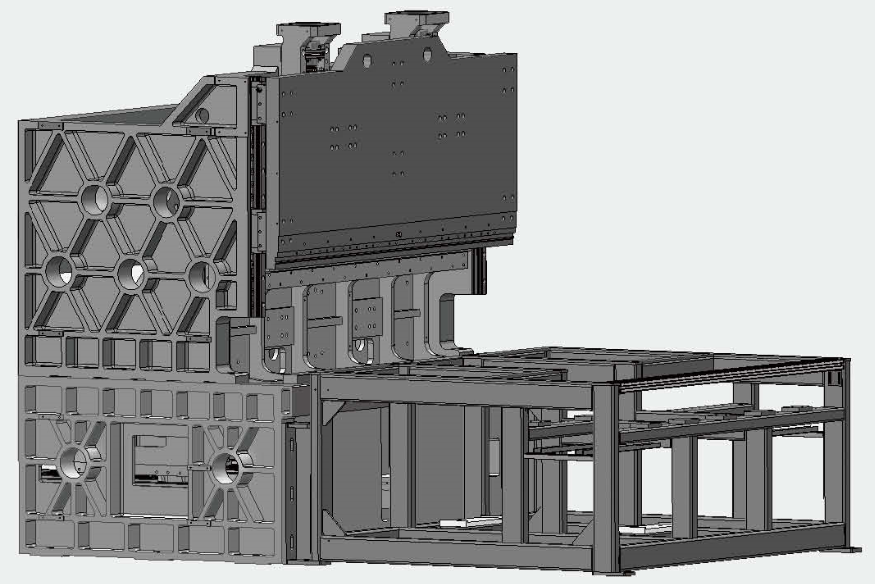

Valukoneen runko (vakaa rakenne, pieni muodonmuutos ja korkea tarkkuus

Työstökonetekniikka

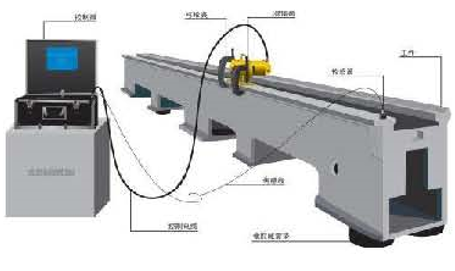

Värähtelyn ikääntymisen stressin lievitys

Värähtelyn ikääntymisen stressin lievitys

Työkappaleen sisäisen jännityksen poistamiseksi varmista, että kone toimii pitkään erittäin tarkasti.

Valmis koneistus

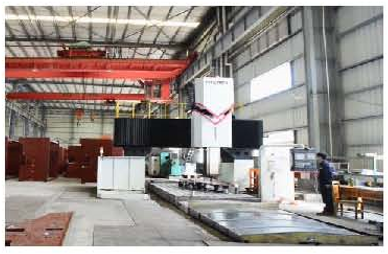

Valmis työstö: Omat suuret vaakasuuntaiset portaalijyrsimet täyttävät Ragosin tarkat työstövaatimukset, varmistavat myös korkealaatuisen asennusalustan.

Luonnollinen ikääntyminen: Koneen runkoja on sijoitettava luonnollisesti 6 kuukaudeksi lämpökäsittelyn aiheuttaman jännityksen poistamiseksi, mikä tarkoittaa vakaan tarkkuuden ja suuremman jäykkyyden saavuttamista.

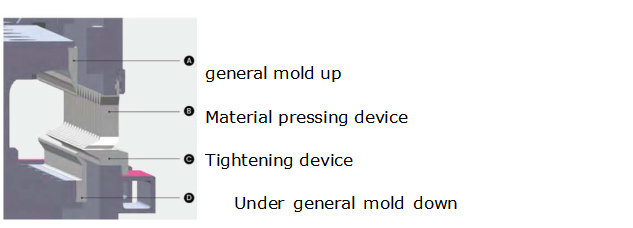

Alla on koneellinen vuodevaatteiden käsittely

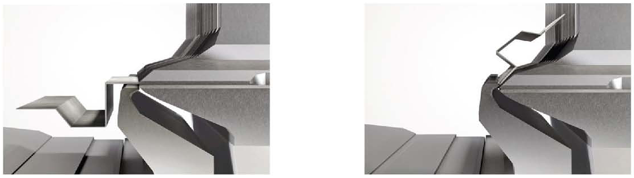

Taivuta ylös

Kumartua

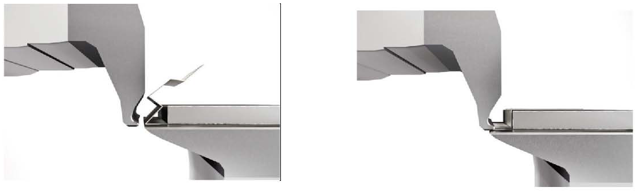

Tasoitus ja taivutus

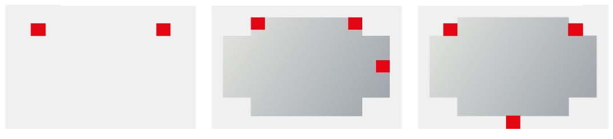

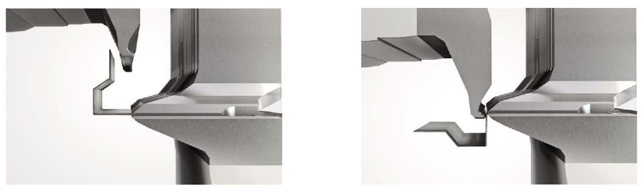

Levyjen paikannusjärjestelmä

Hännän asemointi Levyn esiasemointi Lopullinen asemointi

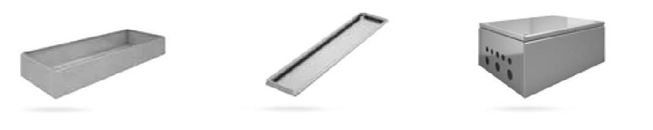

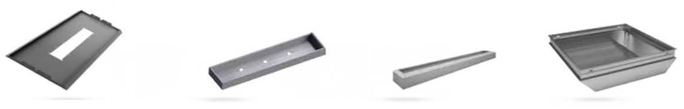

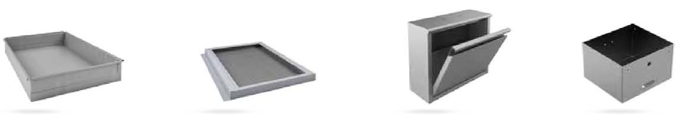

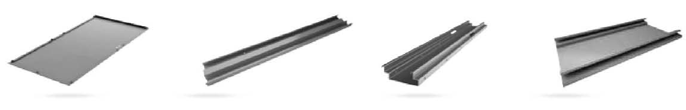

Tuotenäytteet

Yksityiskohdat

• Liukusäätimen liike (mm): 300 mm
• Automaattinen taso: Täysin automaattinen
• Kurkun syvyys (mm): 400 mm
• Konetyyppi: Vääntötanko
• Työpöydän pituus (mm): 4000
• Työpöydän leveys (mm): 2500 mm
• Mitat: 4000*2500*3600
• Kunto: Uusi
• Materiaali / Metalli Käsitelty: ruostumaton teräs, metalliseos, hiiliteräs, alumiini
• Paino (KG): 7000
• Moottorin teho (kw): 25 kw
• Tärkeimmät myyntivaltit: Korkea turvallisuustaso
• Takuu: 1 vuosi
• Sovellettavat toimialat: konekorjaamot, tuotantolaitos, kotikäyttö, rakennustyöt , mainostoimisto
• Showroom Sijainti: Ei mitään
• Markkinointityyppi: Uusi tuote 2020
• Koneen testausraportti: Toimitettu
• Videon lähtevä tarkastus: Mukana
• Ydinkomponenttien takuu: 1 vuosi
• Ydinkomponentit: Laakeri, Moottori, Vaihteisto, Moottori
• Tuotteen nimi: Hydraulinen Cnc-taivutuskone
• Raaka-aine: Arkki
• Teho: 7,5kw 10kw 15kw 20kw
• Käyttökohde: Ruostumattoman levyn taivutus
• Toiminto: Teräksen metallin taivutus
• Ohjausjärjestelmä: DA69T-DA66T-DA58T-CT8-CT12
• CNC-järjestelmä: Delem Holland
• Hydraulijärjestelmä: Bosch Rexroth Saksa
• Väri: Valkoinen ja punainen
• Päämoottori: Siemens Saksa
• Tarjottu huoltopalvelu: Ilmaiset varaosat, Kenttäasennus, käyttöönotto ja koulutus, Kenttähuolto- ja korjauspalvelu, Videotekninen tuki
• Takuun jälkeinen palvelu: Tekninen videotuki, online-tuki
