Delem Da66t 125 3+1 4+1 6+1 8+1 Cnc hydraulinen puristusjarru metallilevyn taivutukseen

Tuotetiedot

Tämä kone on uusi CNC-taivutuskone, jonka RAYMAX julkaisi vuonna 2020, ja se sopii valmistajille, joilla on korkeat tarkkuus- ja kustannustehokkuusvaatimukset. Kone on tilavuudeltaan suosituin mallimme ja todellinen työhevonen, joka on valmistettu laadukkaista osista ja tarjoaa vakavan luotettavuuden. Y1- ja Y2-synkronointiteknologia takaa suuret lähestymis-, mutka- ja paluunopeudet. Sen taivutuspituuskyky ja painealue voidaan räätälöidä vastaamaan erilaisia tuotantovaatimuksia.

Tieteellinen suunnittelu

1, Y1- ja Y2-akselien synkroninen liike, kutakin itsenäisen sylinterin ohjaama

2, Mahdollisuus lisätä kokoonpanoon vaihtoehtoja ja päivityksiä myöhemmässä vaiheessa

Ympäristöystävällinen

Alhainen melu odotuksen aikana ja nopea alaspäin (alle 25 desibeliä), painaminen ja paluu, koska paine hydraulijärjestelmässä on servopäämoottorin suljetun piirin ohjaus. Energiankulutus 60 % pienempi kuin tavallisessa koneessa servomoottorilla.

Koneen rungon vakaa ja kestävä suorituskyky

1，Koneen runkoon integroitu hitsaus.

2，Kolmiulotteisen CNC-työstökeskuksen muodostama konerunko yhdessä prosessissa, mikä varmistaa kunkin asennuspinnan yhdensuuntaisuuden ja pystysuoran.

3，Sisäinen jännityslaminointi karkaisulla.

4，Suihkupuhallus ruosteen poistamiseksi ja ruosteenestokäsittely.

1. Ohjausjärjestelmä: DA52s (valinnainen Cybelec CT8 Sveitsistä)

Nopea, yhden sivun ohjelmointi

• Pikanäppäinnavigointi

•7” VGA-väri-TFT

• Jopa 4 akselia (Y1, Y2 ja 2 apuakselia)

• Kruunauksen ohjaus

• Työkalu/materiaali/tuotekirjasto

•USB, oheislaitteiden liitäntä

•Koneen perusohjaustoiminnot ovat Y1 Y2 XR -akseli.

• Kehittyneet Y-akselin ohjausalgoritmit suljetun ja avoimen silmukan venttiileille

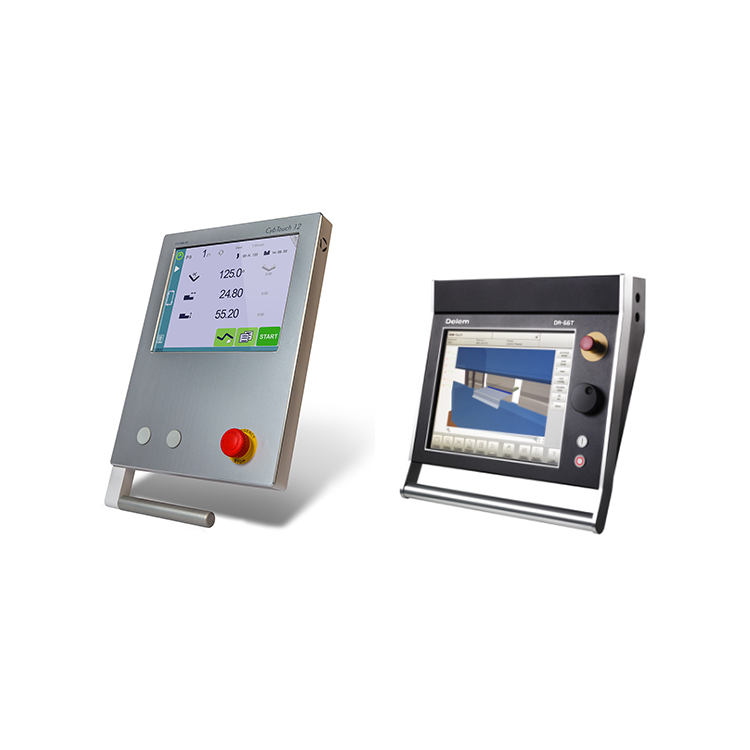

Valinnainen ohjausjärjestelmä:

(DA66T DA69T / Cybelec CT8 CT12 Sveitsistä)

Valinnainen akseli (3 1/4 1/6 1/8 1)

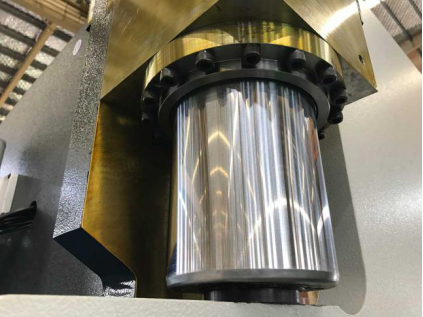

2. Sylinteri
Kiinalaisena premium-brändinä sen käyttöikä on yli 10 vuotta

3. Suhteellinen venttiili
Proportioventtiili säätelee tarkasti Y1 Y2 -akselin liikkeitä

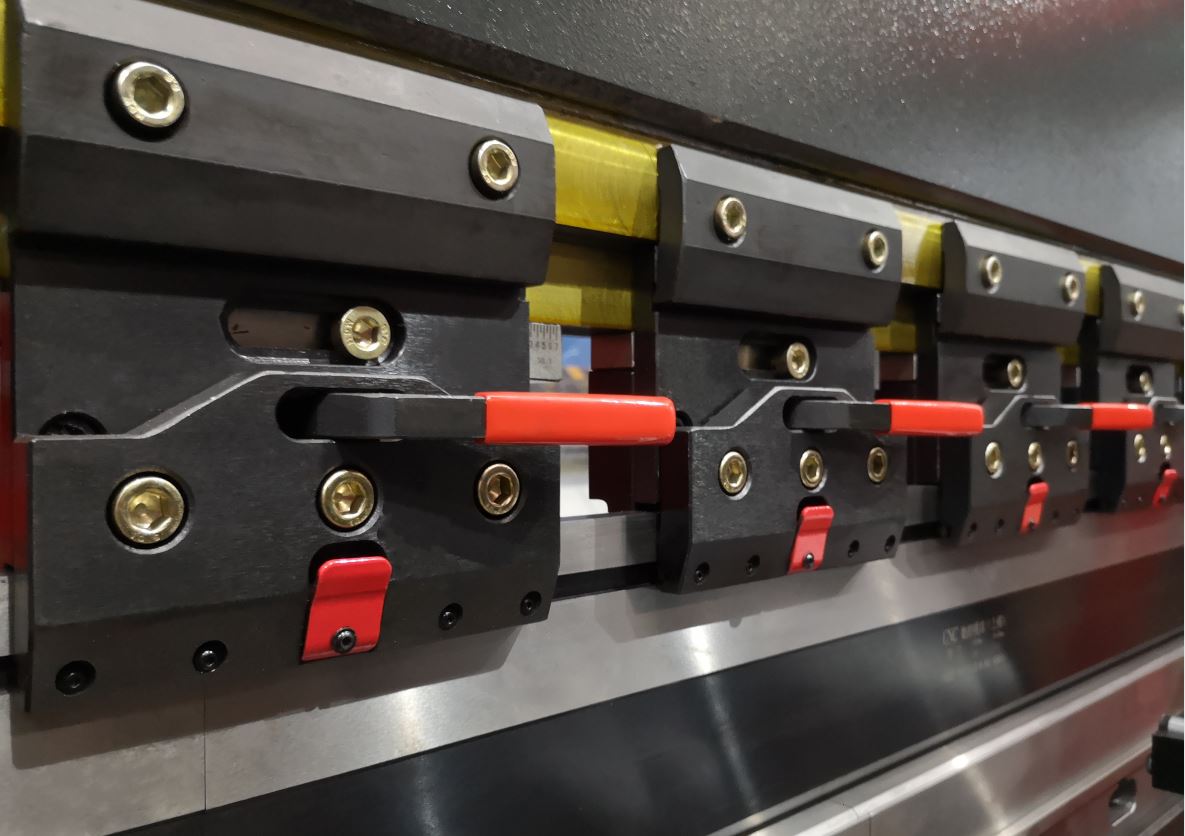

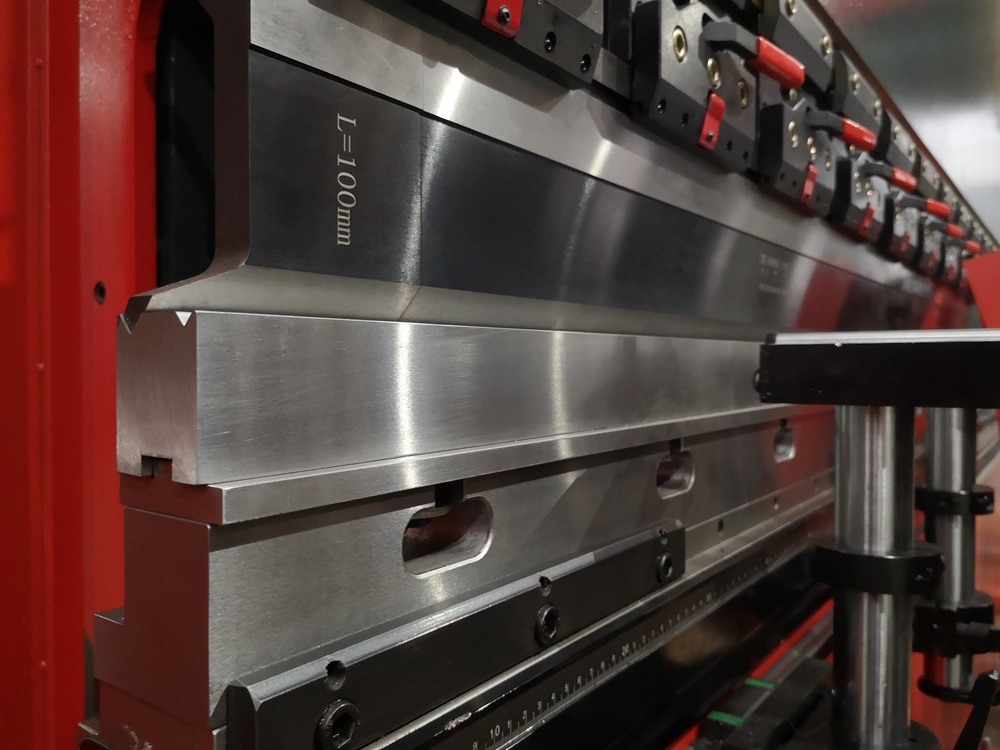

4. Quick Clip
Nopeat työkalun vaihdot pystyasetuksen ansiosta, mikä vähentää asennusaikoja

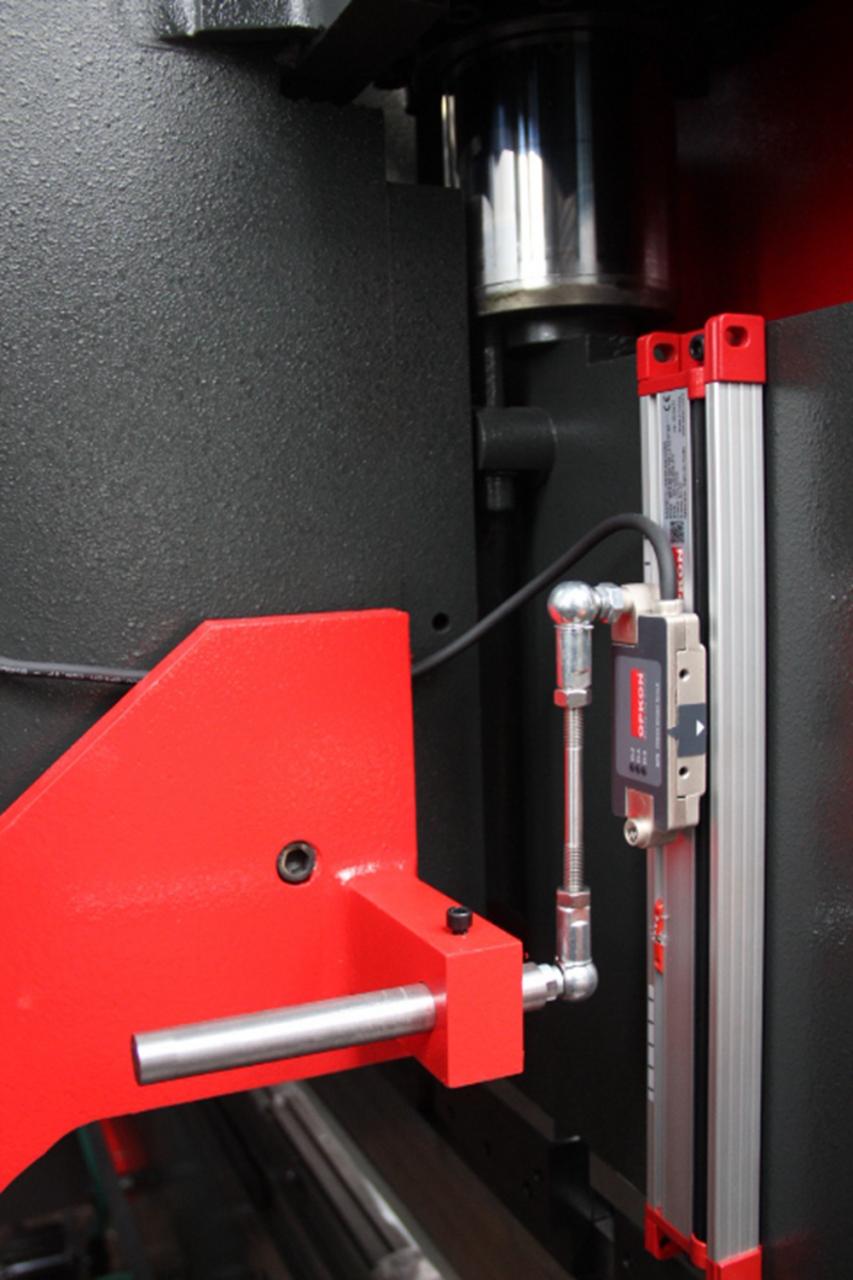

5. Ritilä Viivain antaa tarkan paikantamisen
Optinen lineaarinen ohjausjärjestelmä on kiinnitetty koneen alustaan erillisellä varrella. Tämän ratkaisun avulla kaikki kiertosuunta-arvot voidaan tallentaa sidosten herkkyyden ja toistettavuuden säätämiseksi.

6. CNC-muotti (Golin)
CNC samankeskinen muotti ， Monitoiminen, helppo vaihtaa puolia

7. Automaattinen kruunujärjestelmä
Tasainen kompensointi, täydellinen taivutuskulma Ohjaus CNC-ohjausjärjestelmällä DA52s

8. Tukivarsi
Ergonomiset tukikannattimet ja led-työalueen valaistus maksimoivat käyttömukavuuden

9. Kaksoislineaariset ohjaimet ja integroitu tukipalkki
Parantaa sormen liikkeen tarkkuutta

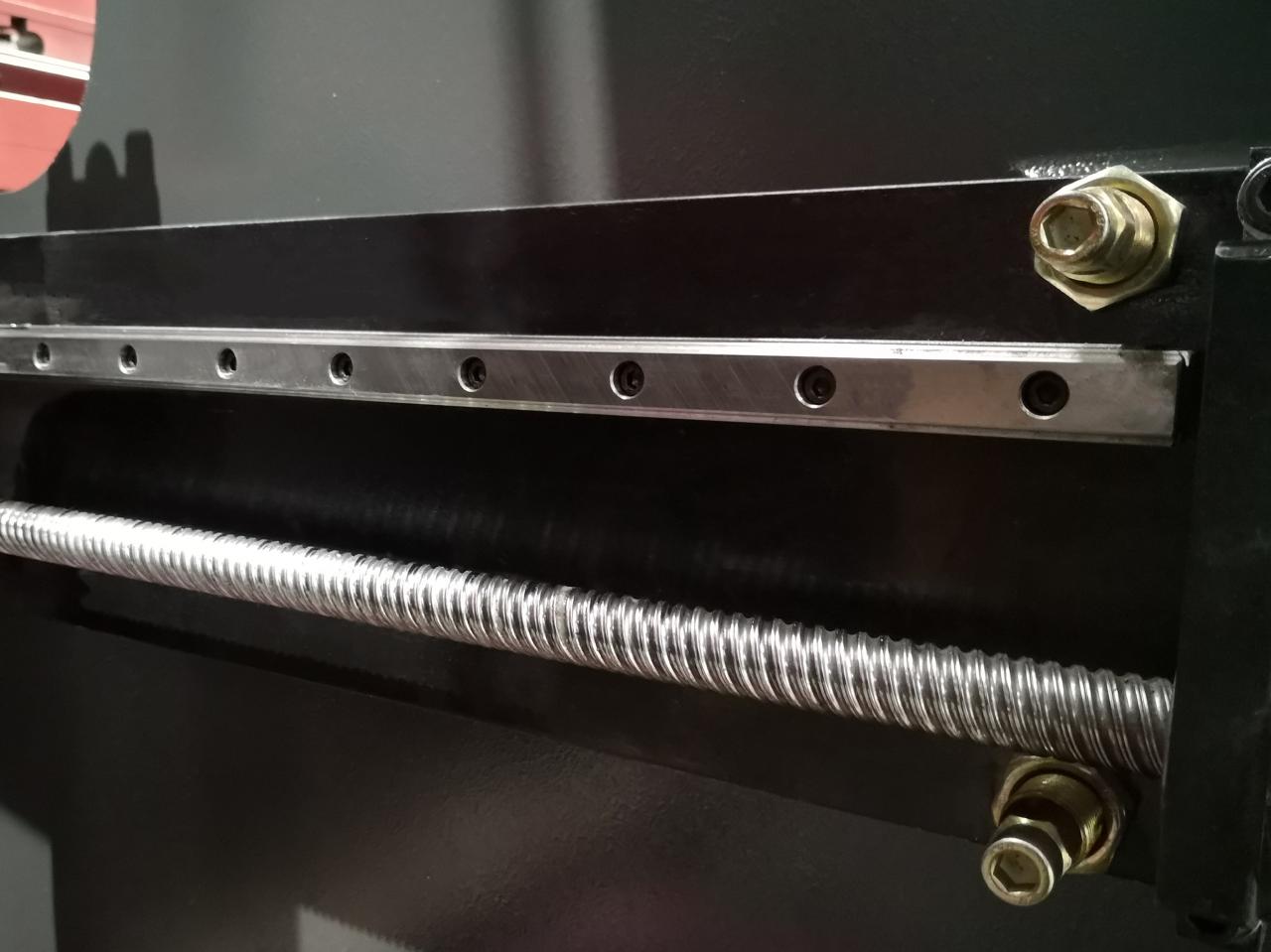

10. Palloruuvi ja lineaarinen ohjain
Dynaamiset takamittarit ja nopea akseli palloruuvin ja lineaarisen ohjaimen ansiosta parantavat takamittarin liiketarkkuutta

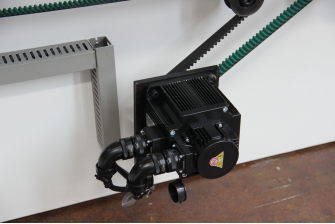

11. Servomoottori
Servokäyttö X- ja Y-akselit lisäävät nopeutta ja tarkkuutta.

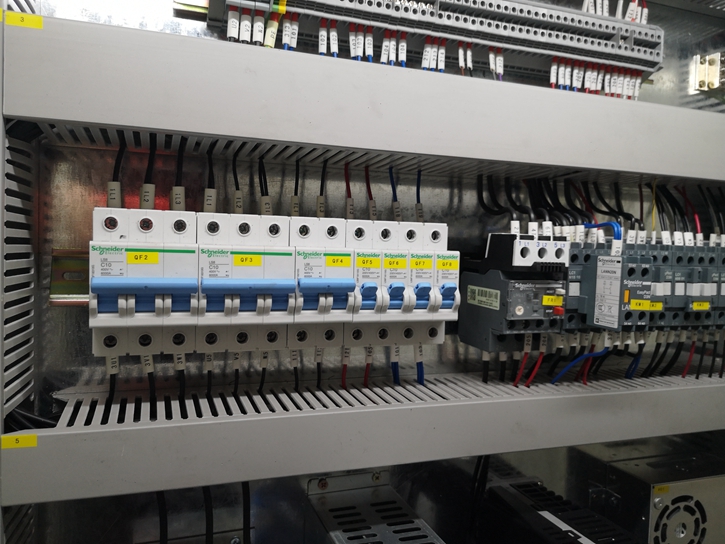

12. Tärkeimmät sähkökomponentit
Valikoima kansainvälisiä brändejä, vakaa ja pitkäkestoinen suorituskyky.

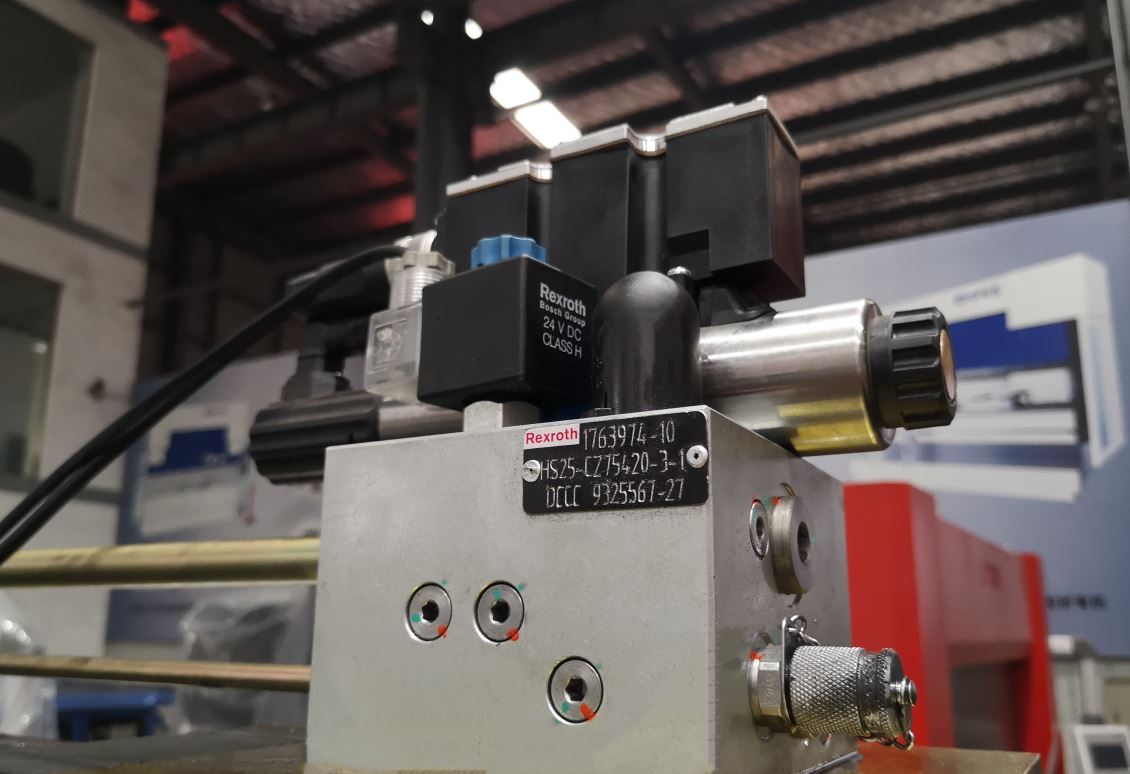

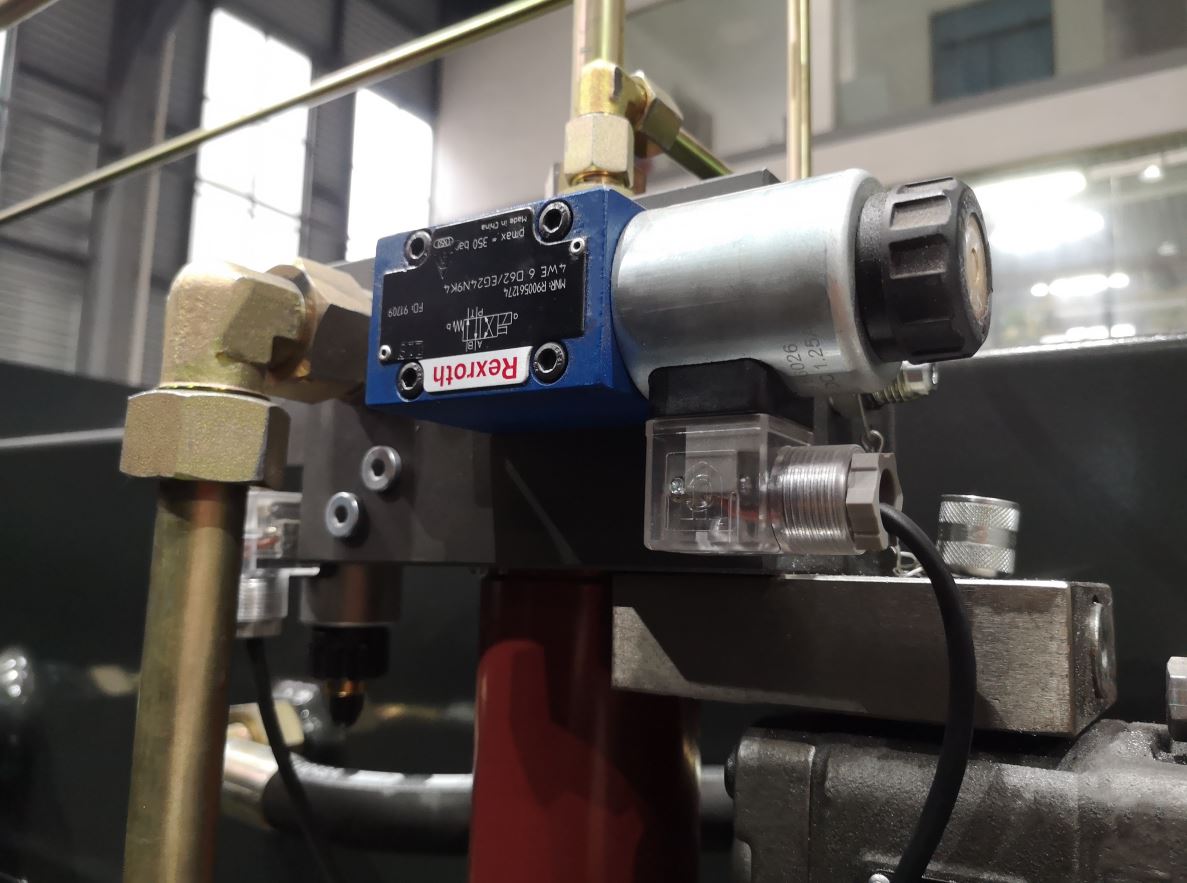

13. Hydrauliventtiili
Valikoima kansainvälisiä brändejä, vakaa ja pitkäkestoinen suorituskyky.

14. Päämoottori (Siemens Saksasta) Öljypumppu (Aurinkoinen Amerikasta)
Valikoima kansainvälisiä brändejä, vakaa ja pitkäkestoinen suorituskyky.

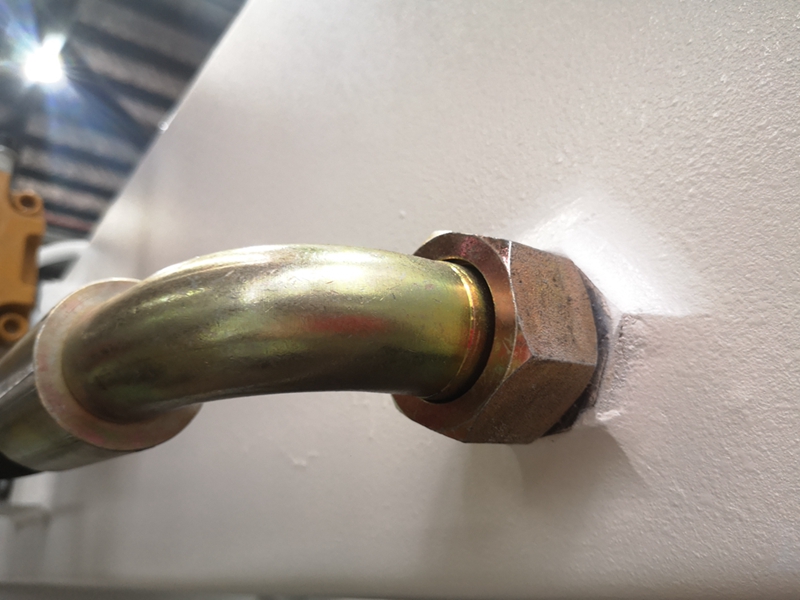

15. Putkiliitos (EMB saksasta)
Öljyvuotojen välttämiseksi helppo korjata

16. Jalkakytkimen sähkökomponentit (Schneider Ranskasta)

17. DSP Laser Safe (valinnainen)
Terä pysähtyy, kun laser havaitsee esteen.

Tekniset parametrit

Malli	napojen etäisyys (mm)	Kurkun syvyys (mm)	Liukusäätimen isku (mm)	Suurin korkeus (mm)	Teho (kw)	Paino (kg)	Mitta (mm)
40T/2200	1850	230	80	320	4	2750	2200x1200x1900
40T/2500	1850	230	80	320	4	3000	2500x1200x1900
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800
160T/5000	3900	320	160	460	11	13500	5000x1900x3100
160T/6000	4900	320	160	460	11	18500	6300x1900x3200
200T/3200	2480	320	200	460	11	11000	3200x1950x2800
200T/4000	2900	320	200	460	11	12500	4000x1950x2800
200T/5000	3900	320	200	460	11	14000	5000x1950x3000
200T/6000	4900	320	200	460	11	20000	6000x1950x3300
250T/3200	2450	400	250	590	18.5	18500	3250x2000x3200
250T/4000	2900	400	250	590	18.5	20000	4000x2000x3400
250T/5000	3900	400	250	590	18.5	23000	5000x2000x3400
250T/6000	4900	400	250	590	18.5	27000	6000x2000x3400
300T/3200	2450	400	250	590	22	20500	3200x2000x3450
300T/4000	2900	400	250	590	22	22000	4000x2000x3450
300T/5000	3900	400	250	590	22	25000	5000x2000x3450
300T/6000	4900	400	250	590	22	28000	6000x2000x3450
400T/3200	2400	400	250	590	30	22500	3200x2180x3400
400T/4000	2900	400	250	590	30	25000	4000x2180x3400
400T/5000	3900	400	250	590	30	29000	5000x2180x3500
400T/6000	4900	400	250	590	30	34000	6000x2180x3800
500T/5000	3900	400	250	590	45	42000	5050x3500x3700
500T/6000	4900	400	320	590	45	54000	6050x3500x3700
600T/4000	2900	400	320	590	55	44000	4050x4500x3700
600T/6000	4900	400	320	590	55	60000	6050x4500x3700

Yksityiskohdat

• Liukusäätimen isku (mm): 120 mm
• Automaattinen taso: Täysin automaattinen
• Kurkun syvyys (mm): 320 mm
• Koneen tyyppi: Synkronoitu
• Työpöydän pituus (mm): 3200 mm
• Työpöydän leveys (mm): 150 mm
• Mitat: 3200x1600x2600mm
• Kunto: Uusi
• Materiaali / Metallikäsitelty: messinki / kupari, ruostumaton teräs, metalliseos, hiiliteräs, alumiini
• Automaatio: Automaattinen
• Lisäpalvelut: Päätteen muodostus
• Vuosi: 2020
• Paino (KG): 7000
• Moottorin teho (kw): 7,5 kW
• Tärkeimmät myyntivaltit: Monitoiminen
• Takuu: 2 vuotta
• Sovellettavat toimialat: rakennusmateriaaliliikkeet, konekorjaamot, tuotantolaitokset, ruoka- ja juomatehdas, kirjapainot, rakennustyöt , energia ja kaivostoiminta, ruoka- ja juomaliikkeet
• Showroom Sijainti: Ei mitään
• Markkinointityyppi: Uusi tuote 2020
• Koneen testausraportti: Toimitettu
• Videon lähtevä tarkastus: Mukana
• Ydinkomponenttien takuu: 1 vuosi
• Ydinkomponentit: Laakeri, Moottori, Paineastia, Moottori, Muut
• Malli: WE67K Series-125T/3200
• Raaka-aine: Arkki / levy rolling

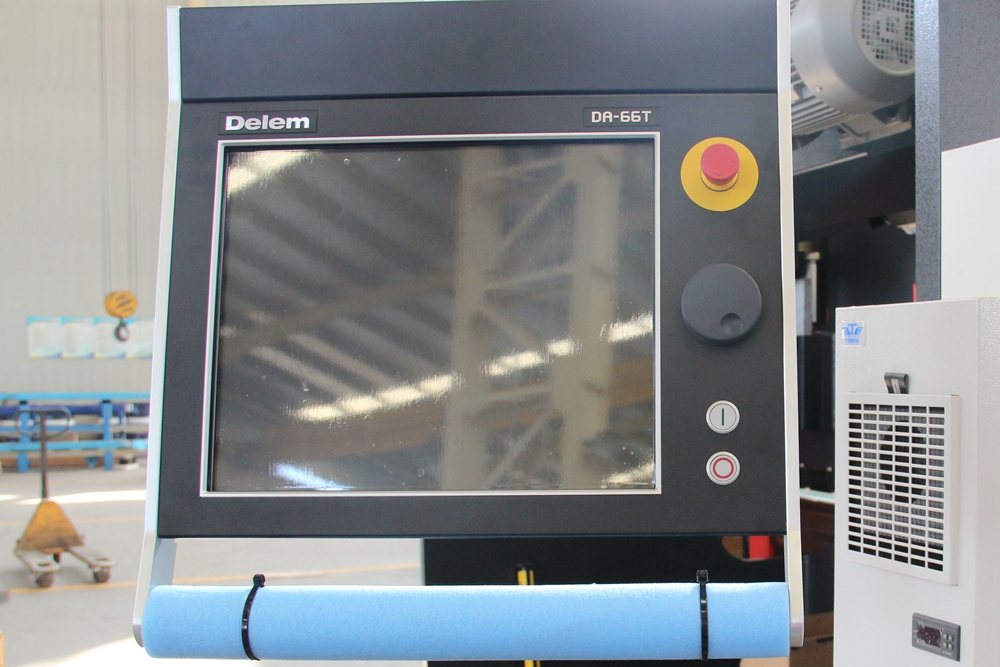

• Ohjausjärjestelmä: Delem DA66T
• Ohjausakselit: Y1 Y2 X W-akselin kruunu
• Sähkökomponentit: Schneider Ranskasta
• Päämoottori: Siemens Saksasta
• Toimitusaika: 15 päivää
• Käyttö: Metallilevyn taivutus
• Sertifiointi: CE ISO
