Hydraulinen metallilevyteräs Ironworker leikkurikoneen lävistyskone

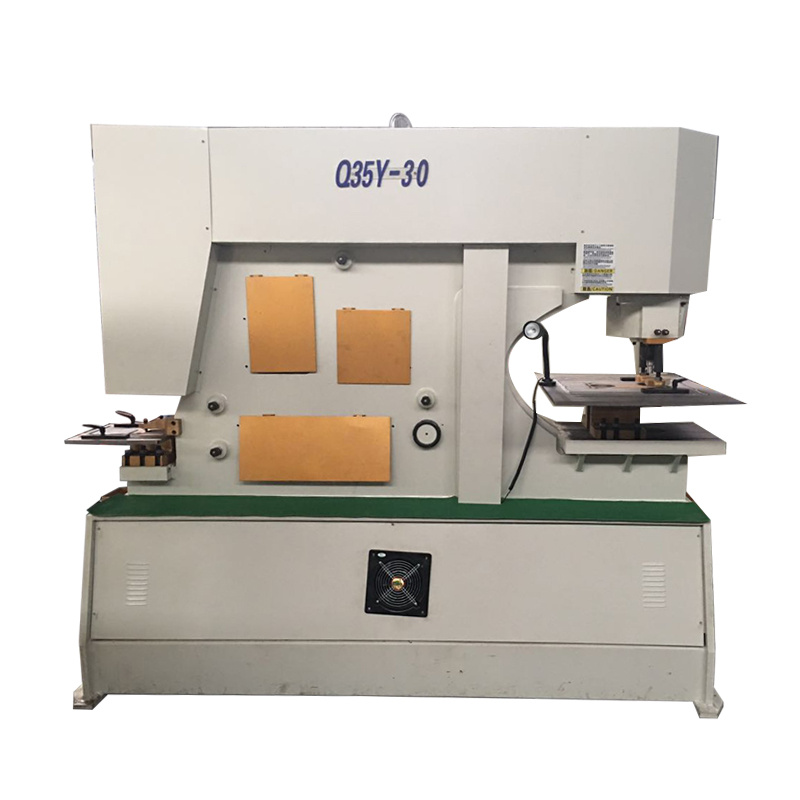

Hydraulinen rautakone

Q35Y-sarjan hydraulinen rautatyöläinen ottaa käyttöön hydraulisen ajojärjestelmän. Ironworker pystyy leikkaamaan kaikenlaisia reikiä. Erilaisia metallilevyjä, neliötankoa, kulmaterästä, pyörörautaa, litteitä tankoja, profiloituja tankoja, kanavaterästä ja palkkiterästä voidaan leikata, lävistää ja loveta koneilla.

Lisävarusteluettelo

* Rei'itysmuottisarja
* Sarja kulmaterästerää
* Kanavan teräsarja
* Sarja leikkauslevyteriä
* Loviteräsarja

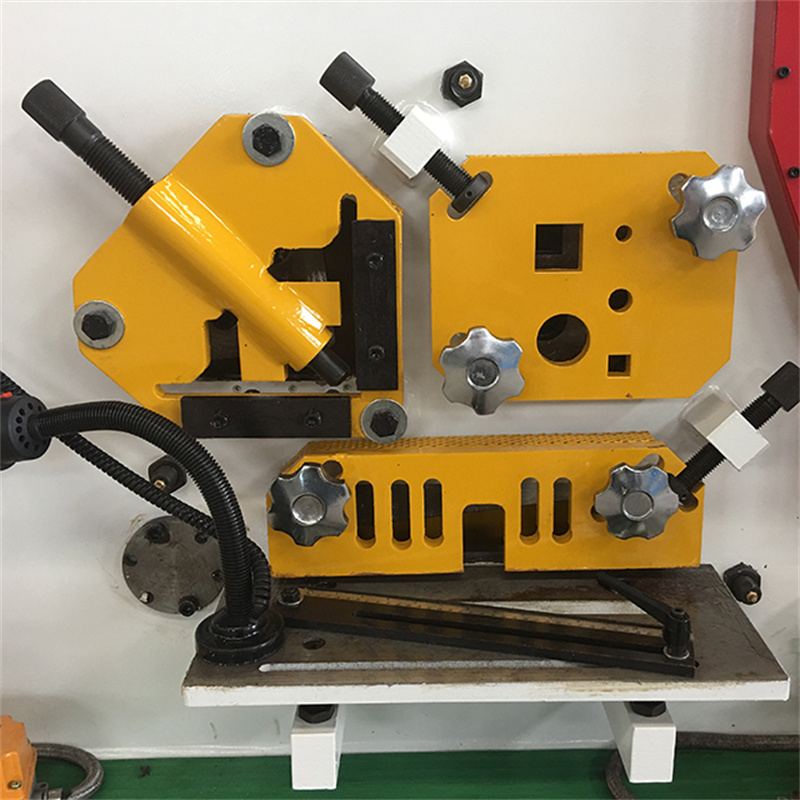

Leikkausasema

a. Pyöreän ja neliömäisen tangon leikkaus: siellä on useita reikiä erikokoisille. Säädettävä pitolaite on kätevä leikkaamaan erikokoisia pyöreitä ja neliömäisiä tankoja, kanavaa, palkkia jne.
b. Litteän terän leikkaus: iso 15" halkaisuvarsi upotetulla asteikolla vakiovarusteena. Erityinen vaurioitumaton terä laadukkaaseen leikkaamiseen. Alemmassa terässä on neljä käyttöreunaa. Ruuvit mahdollistavat rakojen säädön, välilevyä ei tarvita.
c. Kulmarautaleikkaus: Kulmarautaleikkurilla on kyky leikata kulmarautaa 45 astetta ja 90 astetta timantinmuotoisella terällä. esim. Tämä antaa käyttäjälle mahdollisuuden tehdä kuvakehyksen kulman täydellisiä hitsauksia varten.d. Timantin muotoinen terä laadukkaisiin leikkauksiin, jotka vähentävät materiaalihukkaa. Helposti säädettävä kiinnityslaite tarkkaan levyn leikkaamiseen.

Lävistysasema

a. Iso katseluikkuna stripparissa.
b. Kääntyvä muotoilu helppoa käyttöä varten.
c. Saatavilla oleva ainutlaatuinen tyyli mahdollistaa suuren kulman rautarei'ityksen ja suuren kanavan lävistyksen.
d. Pikavaihtomutteri ja holkki nopeaan vaihtoon
e. Suuri kaksiosainen mittapöytä, jossa on säännöt ja pysäytin vakiovarusteena.

Notching Station

a. Ainutlaatuinen muotoilu kulman ja litteän tangon vertaansa vailla olevaan leikkaamiseen.
b. Sähköinen lukitussuoja ja kolme mittausrajoitinta tarkkaan paikannukseen.
c. tuuletetulla laitteella hyvän näkyvyyden takaamiseksi.
d. Lovipisteessä on myös ylisuuri pöytä materiaalirajoittimilla.

Koneen tekniset tiedot

Malli			Q35Y-20	Q35Y-25	Q35Y-30	Q35Y-35	Q35Y-40
Käsittelykapasiteetti (KN)			750	1100	1400	1700	2000
Materiaalin vetolujuus (Mpa)			≤450	≤450	≤450	≤450	≤450
Tasainen leikkaus	Max. Leikkauskapasiteetti (paksuus* leveys (mm)		20×330	25×330	30×355	30×400	35×450
			10×480	16×600	20×600	25×600	30×750
Tangon leikkaus	Neliöpalkki (mm)		50	50	55	60	65
	Pyöreä tanko (mm)		50	60	65	70	75
	C-kanava (mm)		160×5	200×9	280×11	300×11	320×12
	I-palkki (mm)		160×6	200×9	280×10	300×10	320×10
Kulman leikkaus	90° leikkaus (mm)		140×12	160×14	180×16	180×8	200×20
	45° leikkaus (mm)		50x5	60x6	60x6	80x8	80x10
Rei'itys	Max. Lävistyskapasiteetti (halkaisija* paksuus) (mm)		Φ30*20	Φ35*25	Φ38*26	Φ40*35	Φ40*40
Moottori (KW)			5.5	7.5	11	15	18.5
Mitat (mm)		Pituus	1860	2355	2680	2800	3200
		Leveys	790	960	1040	1260	1440
		Korkeus	1900	2100	2300	2400	2450
Paino			2200	4800	6300	7300	980

Yksityiskohdat

• CNC vai ei: Normaali
• Kunto: Uusi
• Nimellisvoima (kN): 600
• Virtalähde: Hydrauli
• Vuosi: 2021
• Jännite: 220
• Mitat (P*L*K): 1650x600x1700
• Moottorin teho (kW): 7,5
• Paino (T): 1,6
• Tärkeimmät myyntivaltit: Korkea tuottavuus
• Takuu: 2 vuotta
• Showroom Sijainti: Ei mitään
• Sovellettavat toimialat: tuotantolaitos, rakennustyöt , konekorjaamot, rakennusmateriaaliliikkeet
• koko: 3600x900x1500mm
• Nimi: peltipuristimen jarrutaivutuskone
• Sertifiointi: ce
• Tarjottu huoltopalvelu: Ilmaiset varaosat
• Takuun jälkeinen palvelu: Online-tuki
