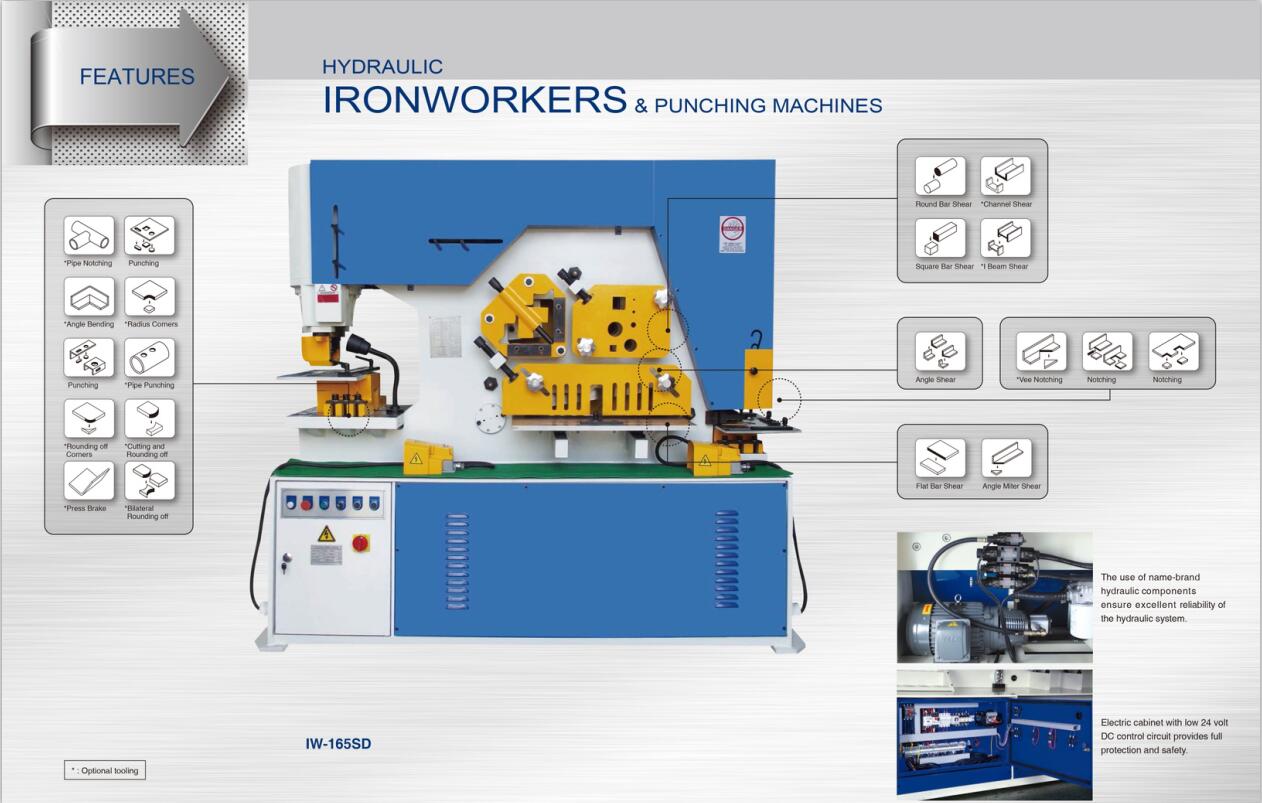

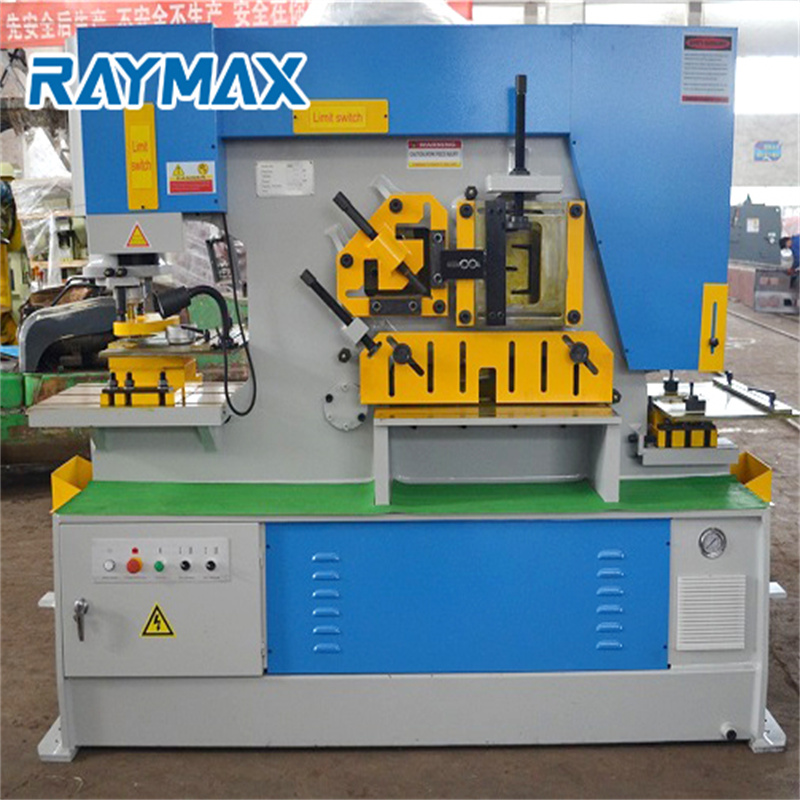

Metallihydraulinen IronWorker-lävistys- ja leikkauskone

Hydrauliset Ironworkers on suunniteltu useilla toiminnoilla, jotka säästävät työtä, aikaa, energiaa ja kustannuksia. Tämä antaa Accurl Ironworkersille mahdollisuuden vastata metalliteollisuuden monipuolisiin tarpeisiin. Maksimitehokkuus ja pitkä käyttöikä on taattu käyttämällä uusimpia valmistusmenetelmiä, mukaan lukien tehokas CAD-suunnittelu, moderni tuotantolinja CNC-laitteilla ja jatkuva laadunvalvonta.

TYÖASEMAT

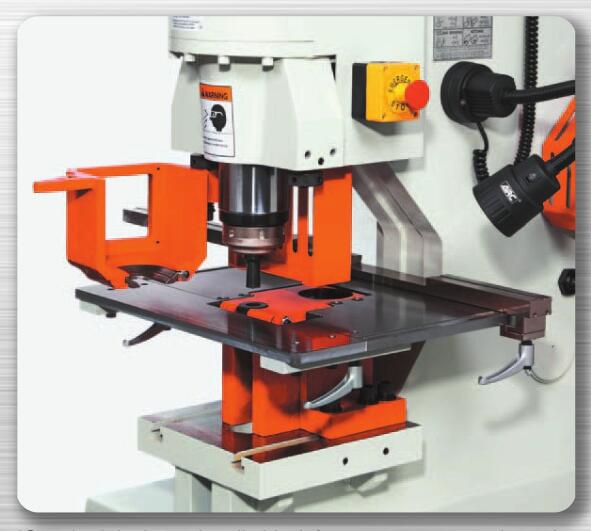

Lävistysasema

1. Täysi valikoima lävistyksiä ja meistiä on saatavana erilaisiin lävistystarpeisiin.

2. Pikavaihtokiinnitysmutterijärjestelmä nopeaan lävistystyökalujen vaihtoon.

3. Huolellisesti suunniteltu kuorintalaite, joka lisää näkyvyyttä, turvallisuutta ja helppokäyttöisyyttä.

4. Suuri 2-osainen pöytä, jossa on vaa'at ja mittausrajoittimet, on vakiona kaikissa malleissa.

5. Kuoritin, jossa on vaihdettavat levyt eri aukoilla minimoimaan muodonmuutos, on vakiona kaikissa malleissa.

PUNCHING MALLI	IW-60S IW-60SD	IW-80S IW-80SD	IW-100S IW-100SD	IW-125S IW-125SD	IW-165SD
Lävistysvoima	60 tonnia	80 tonnia	100 tonnia	125 tonnia	165 tonnia
Lävistyskapasiteetti S	ø 22 x 20	ø 26 x 22	ø 28 x 26	ø 33 x 27	ø 37 x 32
Punch Capacity SD	ø 50 x 9	ø 50 x 12	ø 50 x 15	ø 50 x 18	ø 50 x 24
Kurkun syvyys S	310	310	310	310	--
Kurkun syvyys SD	510	510	510	510	510
Iskun enimmäispituus	100	100	100	100	100
Cycles / Min. (20mm isku)	30	29	28	28	29
Työkorkeus kuolemaan asti	1010	1050	1044	1069	1050

Flat Bar Leikkausasema

1. Erityisesti koneistettu yläterä, joka antaa puhtaan leikkauksen mahdollisimman pienellä vääntymisellä.

2. Alaterässä on neljä käyttökelpoista leikkuureunaa.

3. Vaihtuvaasteinen jiirileikkaus kulmalaipassa.

4. Helposti säädettävä pito.

5. Tukipöytä ohjaimilla tarkan paikantamisen varmistamiseksi.

LOTTAINEN LEIKKAUSMALLI	IW-60S IW-60SD	IW-80S IW-80SD	IW-100S IW-100SD	IW-125S IW-125SD	IW-165SD
Flat Bar Shear S	350 x 15	460 x 15	610 x 16	125 tonnia	760 x 20
Flat Bar Shear SD	240 x 20	300 x 20	400 x 20	400 x 25	400 x 30
Terän pituus	360	465	620	620	770
Kulmalaipan leikkaus	100	100	100	100	120
Työkorkeus	910	926	954	920	920

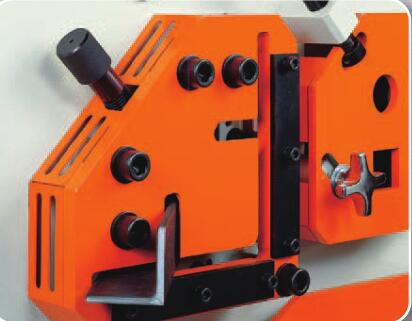

Kulmanleikkausasema

1. Yksittäinen leikkaus ilman materiaalihävikkiä ja minimaalista muodonmuutosta.

2. 45° jiirileikkaus on helppoa ja puhdasta.

3. Kiinteät terät neljällä käyttökelpoisella leikkuureunalla.

4. Valittavissa olevat kulman säteet liikkuvissa terissä optimaalisen tuloksen saavuttamiseksi pienissä tai suurissa kulmissa.

KULMANLEIKKAUSMALLI	60S IW-60SD	80S IW-80SD	100S IW-100SD	125S IW-125SD	IW-165SD
90° Leikkauskulmassa	130 x 130 x 12	150 x 150 x 12	150 x 150 x 15	150 x 150 x 15	150 x 150 x 20
45° jiirileikkaus	65 x 65 x 8	75 x 75 x 9	75 x 75 x 9	75 x 75 x 9	75 x 75 x 9
Työkorkeus	1115	1165	1216	1185	1185

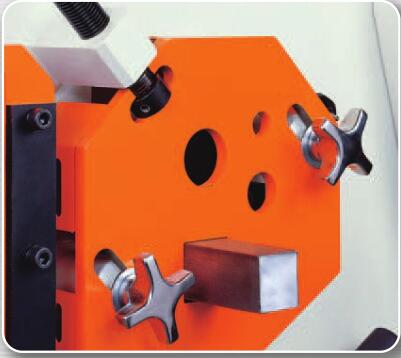

Bar Leikkausasema

1. Yksi pidike erikokoisille nelikulmaisten ja pyörötankojen leikkausta varten.

2. Useimpiin malleihin on saatavana valinnainen kanava- ja profiilitangon leikkaustyökalu. (Katso tarkemmat tiedot teknisistä taulukoista)

TANKOLEIKKAUSMALLI	60S IW-60SD	80S IW-80SD	100S IW-100SD	125S IW-125SD	165SD
Pyöreätankoleikkaus	ø40	ø45	ø45	ø50	ø60
Square Bar Leikkaus	38x38	300 x 20	400 x 20	50 x 50	60 x 60
Kanavan leikkaus (K x S)	125 x 65*	150 x 75*	150 x 75*	150 x 75*	200 x 90*
IBeam Lear (K x S)	100	150 x 75*	150 x 75*	150 x 75*	200 x 100*
Työkorkeus	1220	1270	1332	1310	1370

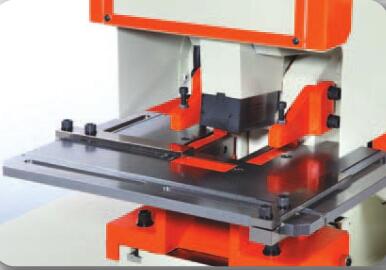

Notching Station

1. Ihanteellinen litteiden tankojen ja kulmien loveamiseen.

2. Sähköisesti lukittu turvasuojus maksimaalisen turvallisuuden ja näkyvyyden takaamiseksi.

3. Mukana mittauspöytä rajoittimilla tarkan paikannukseen.

NOTCHING MALLI	60S IW-60SD	80S IW-80SD	100S IW-100SD	125S IW-125SD	165SD
Suorakulmainen lovi (L x S x S)	50,8 x 90 x 9	50,8 x 90 x 12	63,5 x 90 x 12	63,5 x 90 x 13	63,5 x 90 x 16
Vee-Notcher (sivu x sivu x T)	90 x 90 x 10*	90 x 90 x 12*	105 x 105 x 12*	105 x 105 x 13*	105 x 105 x 16*
Työkorkeus	910	926	954	920	920

Yksityiskohdat

• CNC vai ei: CNC
• Kunto: Uusi
• Nimellisvoima (kN): 125
• Virtalähde: Hydrauli
• Alkuperäpaikka: Anhui, Kiina
• Jännite: 380V50HZ
• Moottorin teho (kW): 7,5 hv
• Paino (T): 4.2
• Tärkeimmät myyntivaltit: kilpailukykyinen hinta
• Takuu: 1 vuosi
• Showroom Sijainti: Australia, Kanada, Iso-Britannia
• Sovellettavat toimialat: Hotellit, rakennusmateriaaliliikkeet, tuotantolaitokset, konekorjaamot, maatilat, kotikäyttö, rakennustyöt , energia ja kaivostoiminta
• Konetyyppi: Hydraulinen puristin
• Avainsana: Metallin lävistyskone
• Tuotteen nimi: Hydraulinen metallilevysaumakone lävistys- ja leikkauskone
• Kurkun syvyys: 500 mm
• Väri: Sininen Valkoinen Harmaa
• Lävistysvoima: 125 tonnia
• Tarkoitus: Säästä kustannuksia ja energiaa
• Tarjottu huoltopalvelu: Online-tuki, tekninen videotuki
• Takuun jälkeinen palvelu: Tekninen videotuki, kenttähuolto- ja korjauspalvelu, varaosat
• Paikallisen palvelun sijainti: Meksiko, Australia, Yhdysvallat, Marokko, Venäjä, Kanada
• Sertifiointi: CE ISO
