Hydraulinen metallinleikkauskone lävistykseen Rajaamiseen loveusleikkaukseen

Tuotteen Kuvaus

Terästyöntekijämme tuovat yrityksellesi optimaalisen laadun ja tuottavuuden kohtuulliseen hintaan. Tämä yleiskone, jolla voit tehdä lävistystä, rajaamista, loveamista, leikkaamista ja monia muita toimintoja, riippuu työkalusi kokoonpanosta. Tämä kone on varustettu kahdella erillisellä asemalla, jotka voivat toimia itsenäisesti. Erittäin tarkasti koneistetut mekaaniset osat ja valitut päähydrauli- ja sähkökomponentit takaavat pitkän käyttöiän ja vakaan toiminnan kaikissa olosuhteissa.

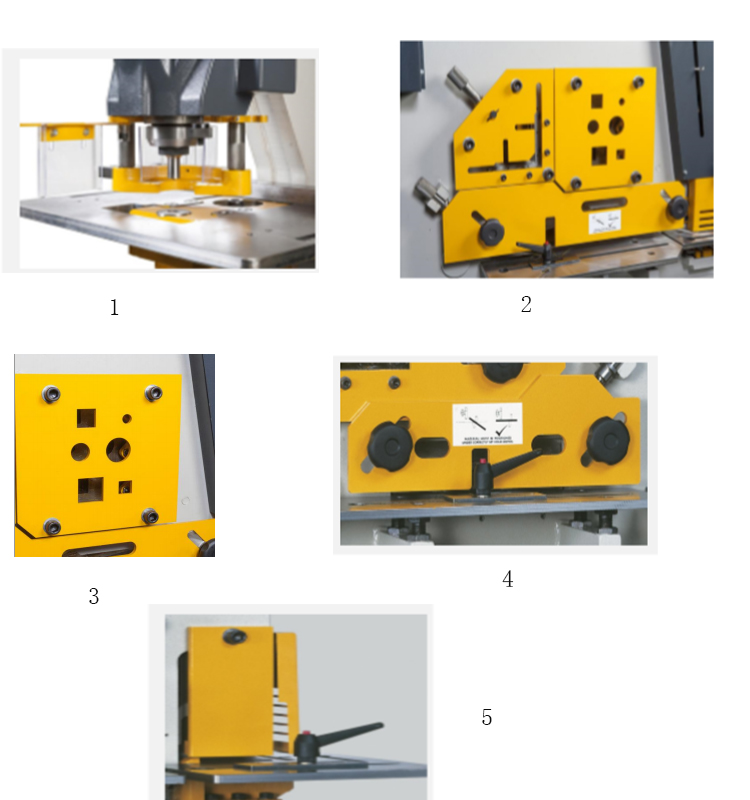

Yksityiskohtaiset kuvat

1. Lävistysasema

Suuressa lävistysalustassa on irrotettava etuosa, ja se on suunniteltu tarjoamaan erittäin laajan valikoiman lävistyssovelluksia. Vakiovarusteena on rei'ityspöytä, jossa on säännöt ja ohjeet toistotyötä varten.

2. Kulma-asema

Tämä asema tarjoaa suuren kapasiteetin kulmaleikkauksen 90° ja 45° kulmissa. Kulmat välillä 45° - 90° voidaan saavuttaa leikkaamalla ensin 90° ja sitten leikkaamalla laippa haluttuun kulmaan leikkausasemassa

3. Leikkausasema

Koneissa on vakiona terät pyöreän ja neliömäisen tangon leikkaamiseen. Lisävarusteilla koneet pystyvät leikkaamaan tässä aukossa, kanavassa, palkissa, T-profiilissa ja monia muita erikoisprofiileja.

4. Leikkaus

Leikkuuyksikkö on varustettu yksinkertaisella kestävällä pidikkeellä, joka on säädettävissä mihin tahansa materiaalipaksuuteen koneen leikkauskapasiteetin sisällä. Leikkaussyöttöpöytä säädettävillä ohjaimilla on asennettu mahdollistamaan materiaalien tarkka syöttö. Ohjainta voidaan säätää sallimaan jiirileikkaus 45°:een asti litteillä tankoilla tai leikata kulmakulmat.

5. Lovitusasema

Lovitusasemassa on vakiona suorakaiteen muotoinen lovipöytä, jossa on säädettävät takarajoittimet, mikä mahdollistaa toistuvan asennon.

Sovellukset

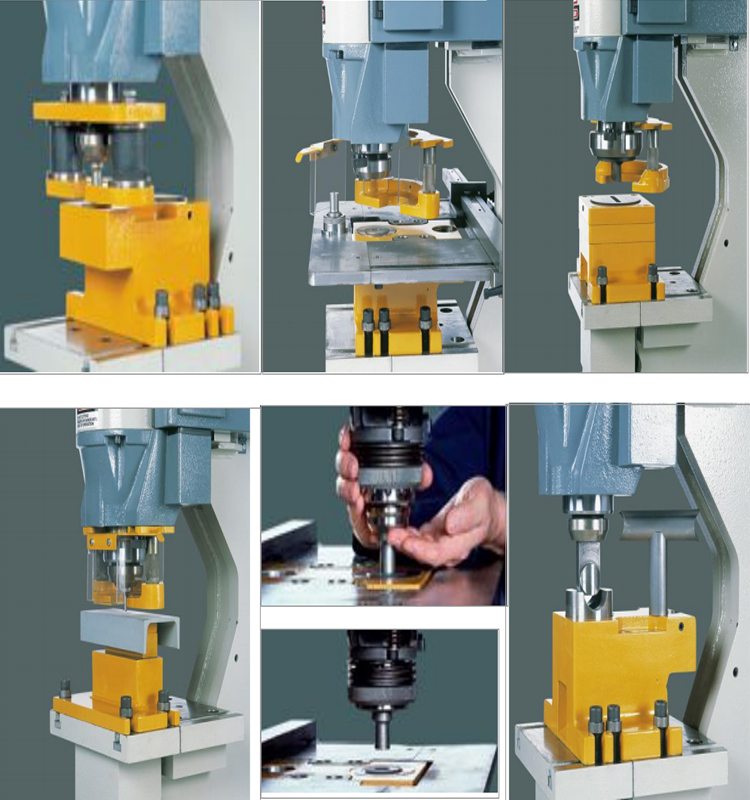

Lävistysasemasovellukset (valinnainen varuste) Pienin muodonpoistajakokoonpano, Pienin muodonmuutospoistinkokoonpano minimaalisen muodonmuutoksen aikaansaamiseksi lävistettäessä tiiviitä jakoreikiä litteässä tankossa.

Nopea työkalun vaihto

Nopeasti vaihdettava lävistysteline. Tarvitsee vain kääntää rei'ityspidikettä 90° lukittuakseen paikalleen. Suuri reikäkiinnitys, Suuri reikä-/urakiinnitys halkaisijoille 38 - 110 mm. Saatavana myös halkaisijalle 160 tai 225 mm asti.

Kanava-/palkkiverkkotuki

Erityisesti suunniteltu uumatuki kanavan tai palkin uuman lävistykseen. Erikoisprofiilien kannattimet saatavilla hakemuksesta.

"Supernopea" työkalun vaihto

Jousi- ja kuulalaakerit lukitsevat/avaavat työkalun paikoilleen 90° käsikierroksella. Avaimia tai jakoavaimia ei tarvita.

Putken loviyksikkö

90 asteen liittämiseen putkien kanssa. Saatavana ulkohalkaisijalle 165 mm asti.

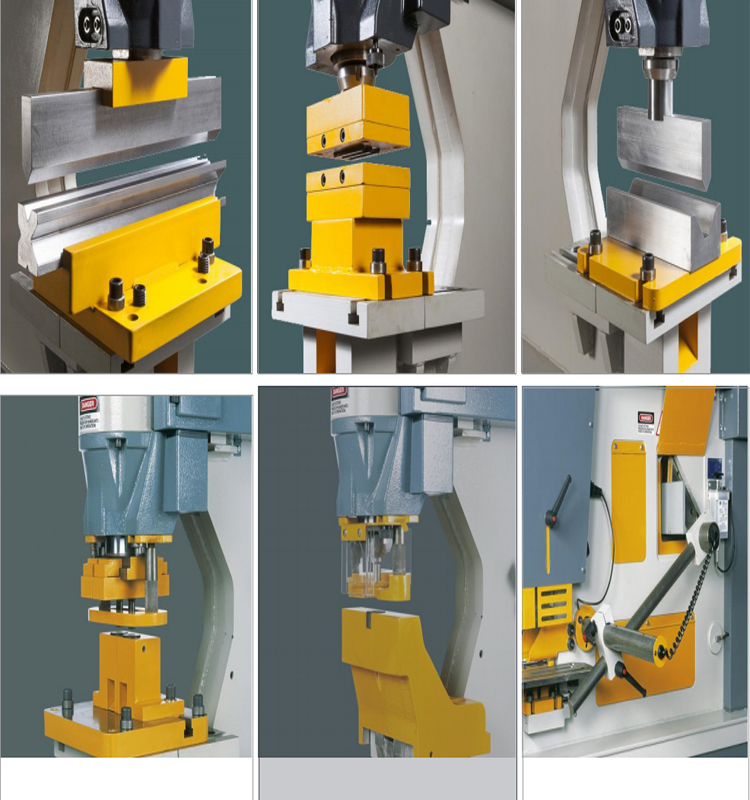

Levyn taivutusyksikkö

Levyjen taivutusyksikkö multi-vee-lohkolla (10, 20, 24 ja 40 mm leveät V-aukot, kaikki 85°).

Louvre-lävistysyksikkö

Erityinen lävistysyksikkö ilmanvaihtosovelluksiin.

Tangon taivutusyksikkö

Materiaalin taivuttamiseen max. 22mm paksuus. Yksivyölohkolla, 76 mm, V 85°:ssa

Kaksireikäinen yksikkö

Kaksireikäinen säädettävä yksikkö. Tekee 2 reikää halkaisijaltaan 29 mm asti.

Joutsenkaulapehmuste

Rainan ja laipan lävistykseen halkaisijaltaan 32 mm asti. max 300 mm. kanava ja 'I'beam.

Kosketa ja leikkaa viivattu pituusrajoitin

(Valinnainen) Touch & Cut -viivattu pituusrajoitin (yksi metri) voidaan käyttää kulmaleikkaus-, leikkaus- ja leikkausasemaan. Saatavilla 2 tai 3 metrin pituudet.

Tekniset ominaisuudet

Malli	MULTY 70	MULTY 95	MULTY 125
NIMIKAPASITEETTI	70T	95T	125T
LEITÄMINEN
Maksimi kapasiteetti	26*20	27*25	35*25
Halkaisija * Paksuus	57*9	57*12	67*16
Matkustaa	55	80	80
Normaali kurkun syvyys	305	355	355
syvä kurkku (valinnainen)	625	625	625
Normaali maksimilyönti	57	57	57
Valinnainen suurin rei'itys	160	160	225
Suurin säteen koko	305	305	305
LEIKKAUS
Levyn paksuus	300*20	380*20	380*25
Arkin enimmäisleveys	375*15	480*15	600*15
45' kulmaleikkaus, enintään 45'	100*15	120*15	120*15
90' leikkaus	130*13	150*15	150*18
45' Leikkaa	70*10	80*10	80*10
LUOKAN LEIKKAUS
Pyöreä tanko/neliömäinen teräs	45	50	55
Kanava / H-Beam*	130*65	160*90	200*100
T-palkki*	90*12	100*12	120*12
LOVITTAVAA
Levyn paksuus	12	13	13
Leveys - Suorakaide	45	52	60
Syvä-suorakulmainen	90	100	100
Syvä V-muotoinen	60	70	80
Trimmaus	100*10	100*13	100*13
KULMALOVI*
Lokero maksimikapasiteetti	250*6	250*6	250*6
PUTKULOVI*
Suurin putken halkaisija	83	108	108
TAIVUTUS*
Litteän teräksen taivutus	250*13	250*20	250*22
Levyn taivutus	500*3	500*3	700*3
LIITÄMINEN NOTCH-ASEMALLA
Syvä kurkku	125	125	125
Maksimi kapasiteetti	38*8	38*10	38*12
TEKNISET TIEDOT
Moottorin teho KW	7.5	7.5	7.5
Koneen nettopaino kg	1620/1990	2430/2880	3100/3620
Koneen mitat (P*L*K)cm	164*71*180	190*79*191	200*80*203

Yksityiskohdat

• Mallinumero: Multi 70
• CNC vai ei: CNC
• Kunto: Uusi
• Nimellisvoima (kN): 700 kN
• Virtalähde: Hydrauli
• Jännite: 380V/220V Valinnainen
• Mitat (P*L*K): 1640*710*1800
• Moottorin teho (kW): 7,5
• Paino (T): 1,62199
• Tärkeimmät myyntivaltit: Monitoiminen
• Takuu: 1 vuosi
• Showroom Sijainti: Ei mitään
• Sovellettavat toimialat: rakennustarvikeliikkeet, maatilat, kirjapainot, rakennustyöt , energia ja kaivostoiminta, ruoka- ja juomaliikkeet, mainostoimisto
• Konetyyppi: Hydraulinen Ironworker
• Tarjottu huoltopalvelu: Online-tuki, tekninen videotuki, kenttähuolto- ja korjauspalvelu
• Takuun jälkeinen palvelu: Tekninen videotuki, online-tuki, kenttähuolto- ja korjauspalvelu
• Paikallisen palvelun sijainti: ei ole
• Liukuliike (mm): 55/80
• Sertifiointi: CE
• Painekapasiteetti: 70T
• Toiminto: Lävistysreiät, Teräksen leikkaus, Urojen leikkaaminen, Kulman loveus, Taivutus
• Lävistys Notch Stationissa Deep Throat: 125
• Suurin kapasiteetti: 70T
• Halkaisija * Paksuus: 57 * 9
• Matka: 55
• Normaali enimmäislyönti: 57
• Valinnainen suurin rei'itys: 160
• Suurin säteen koko: 305
• Väri: keltainen / vaihtoehto
